Project start: January 2009

Relais Power Schalter




Damit mein Server sich automatisch morgens einschaltet ,
habe ich mir einen "Relais Taster" gebaut.
Eine Zeitschaltuhr wird jeden morgen um 7 uhr eine Minute lang
eingeschaltet. An ihr ist ein 6,8 V Trafo angeschlossen,
der eine Relais umschaltet und somit den Arbeitskreis, also den Powerknopf, betätigt.
Damit die Relais nicht eine Minute lang den Powerknopf am Server betätigt,
hab ich einen Kondensator (100 µf) davorgeklemmt.
Dadurch wird der Schalter nur einmal kurz betätigt und macht die restliche
Minute lang nichts.
Aber genug geredet, Bilder sagen mehr als Tausend Worte.

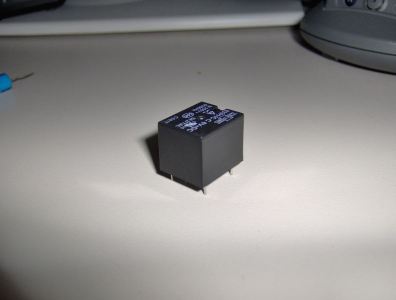

Hier einmal die Relais: Schaltet bei etwa 6V
>>Link zu vergleichbarer Relais

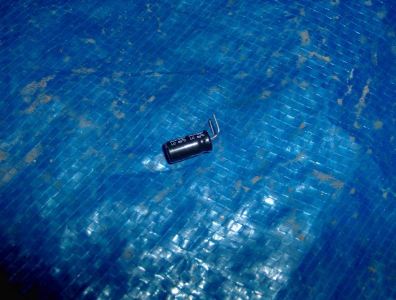

Der Kondensator mit 100µF. Die Kontakte habe ich umgebogen, wird später verständlich.

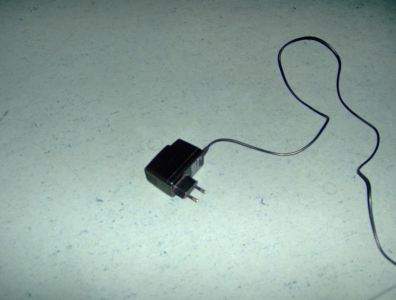

Hier der Trafo. Jeder hat denk ich mal so einen irgendwo rumfliegen.
Dieser hier hat eine Ausgangsspannung von 6,8V und 700mA.

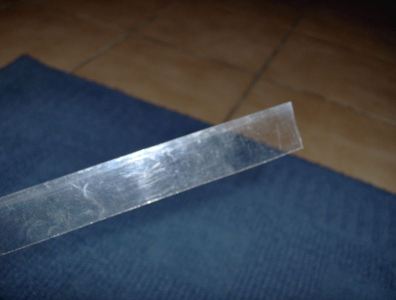

Dann noch ein bisschen Plexiglas, wo die Bauteile drauf befestigt werden.


Durch das Plexiglas hab ich 3 Löcher geschmort, hierdurch werden die 5 Kontakte
der Relais gesteckt.


Hier sieht man wie ich einen erhitzen Draht durch das Plexiglas gedrückt hab. Den Draht (von einer Büroklammer) kann man sehr gut mit einem kleinen Gasbrenner erhitzen.


Die Relais passte nach einen paar verbesserungen dann auch perfekt in die Löcher.


1-- 2 -- 3
