Stereo - L/R Adapter

Fertiger Adapter
Um das Sing-Spiel Ultrastar (Singstar für pc) zu 2. spielen zu können,
muss man 2 Mikrofone über USB oder Soundkarte (Stereo) angeschlossen haben.
Ich habe mich für die Stereo variante endschieden, weil ich schon ein Mikrofon
hab und dann nur noch eins kaufen muss.
Dann hatte ich die Idee
einen Adapter zu basteln, an dem man 2 Mikrofone anschließen kann,
sodass das eine (von Stereo aus gesehn) Links und das andere Rechts ist.

Dazu braucht man:

Ein Klinkenstecker und zwei Klinkenbuchsen:

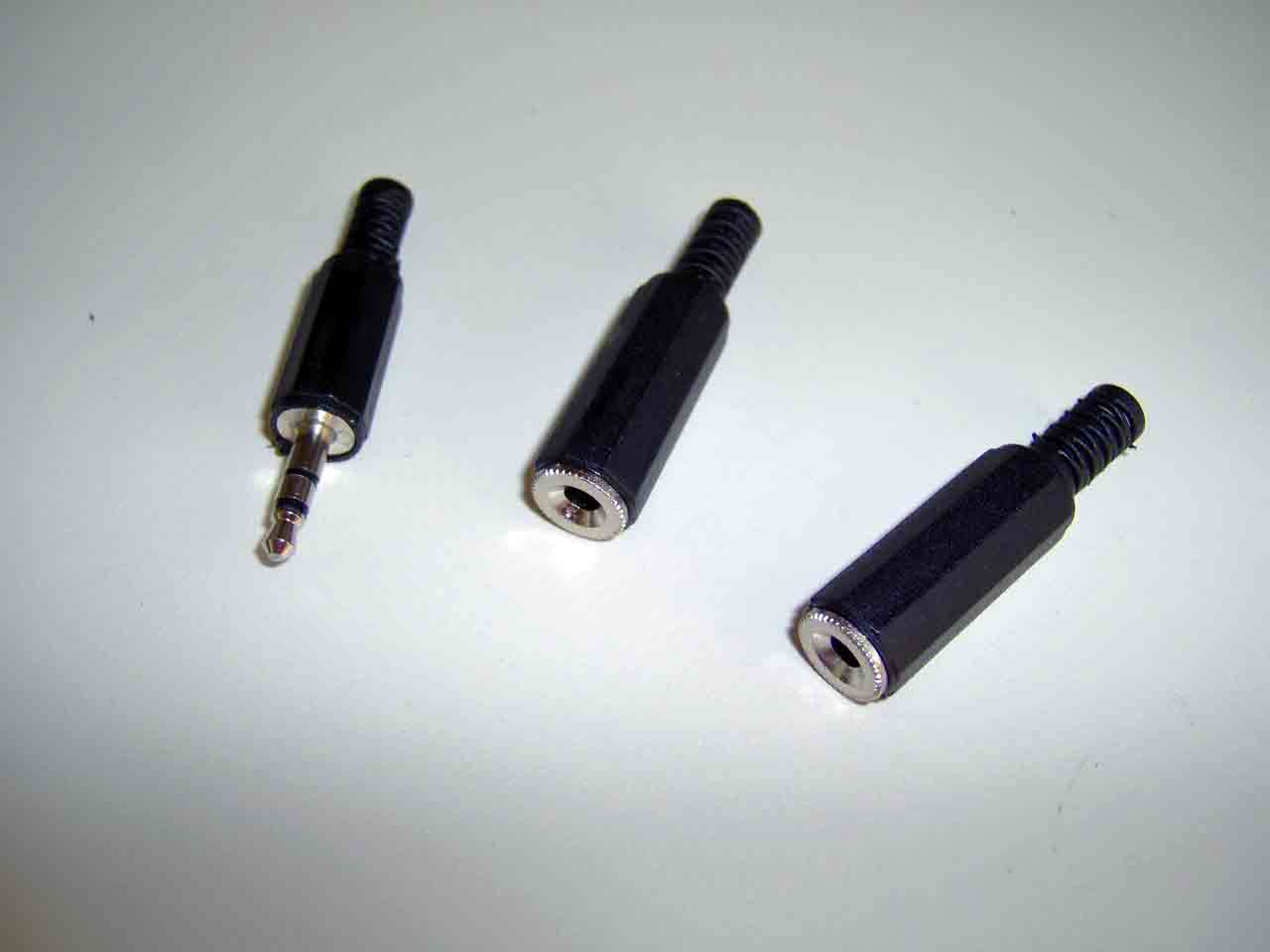

Klinkenstecker und Buchsen

Geöffnet:

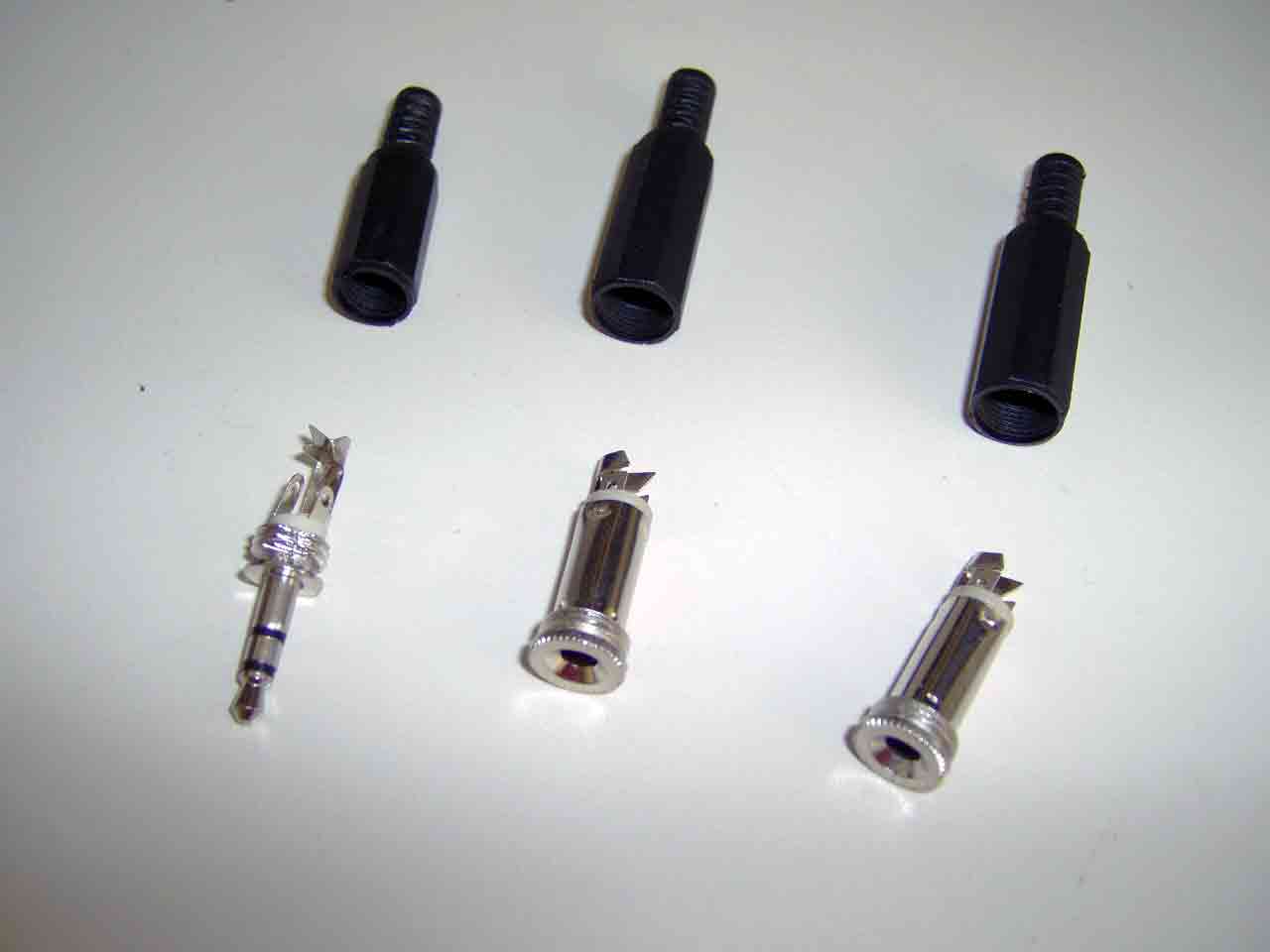

Klinkenstecker und Buchsen. offen

Schaltplan:
Schaltplan

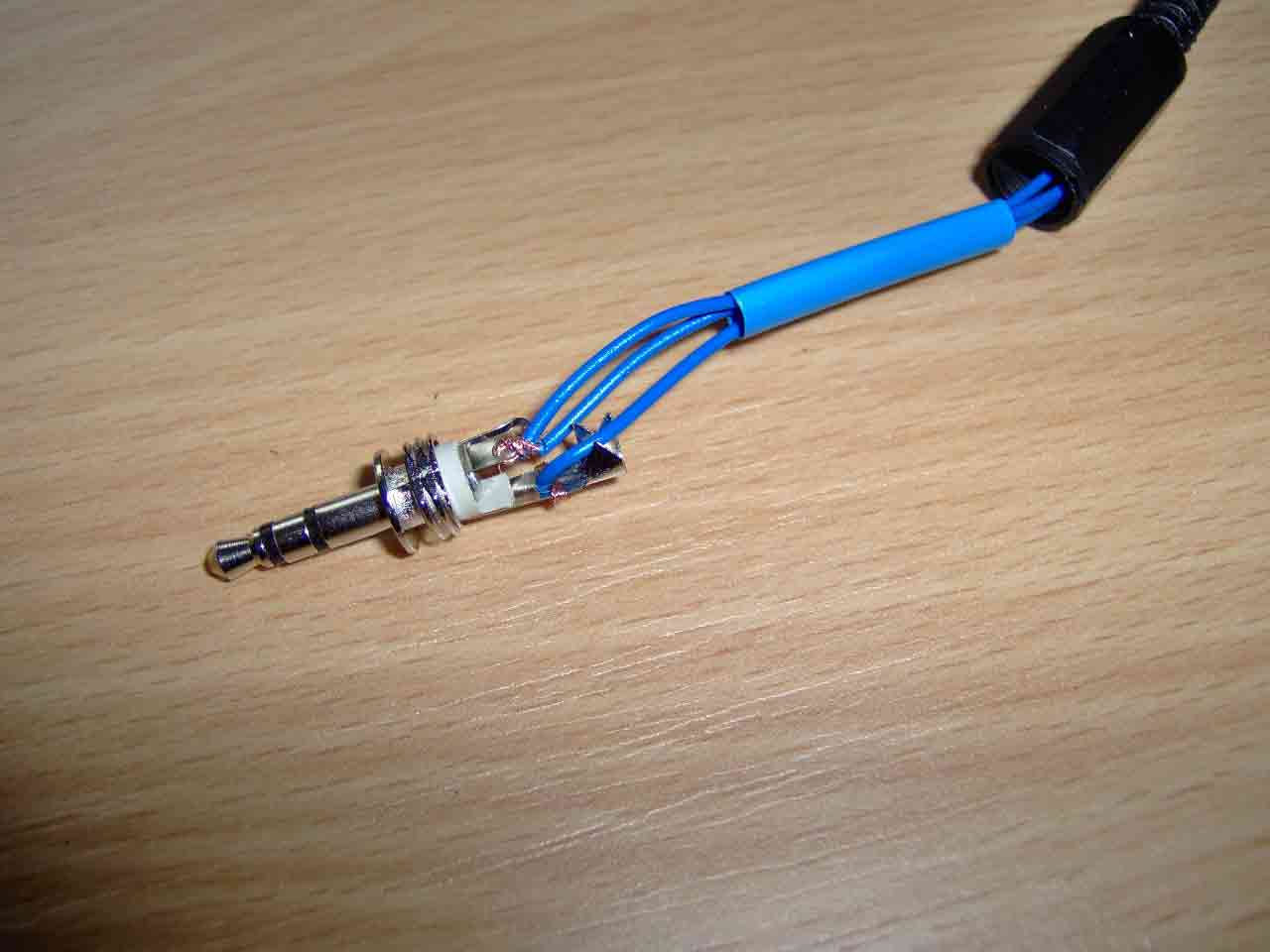

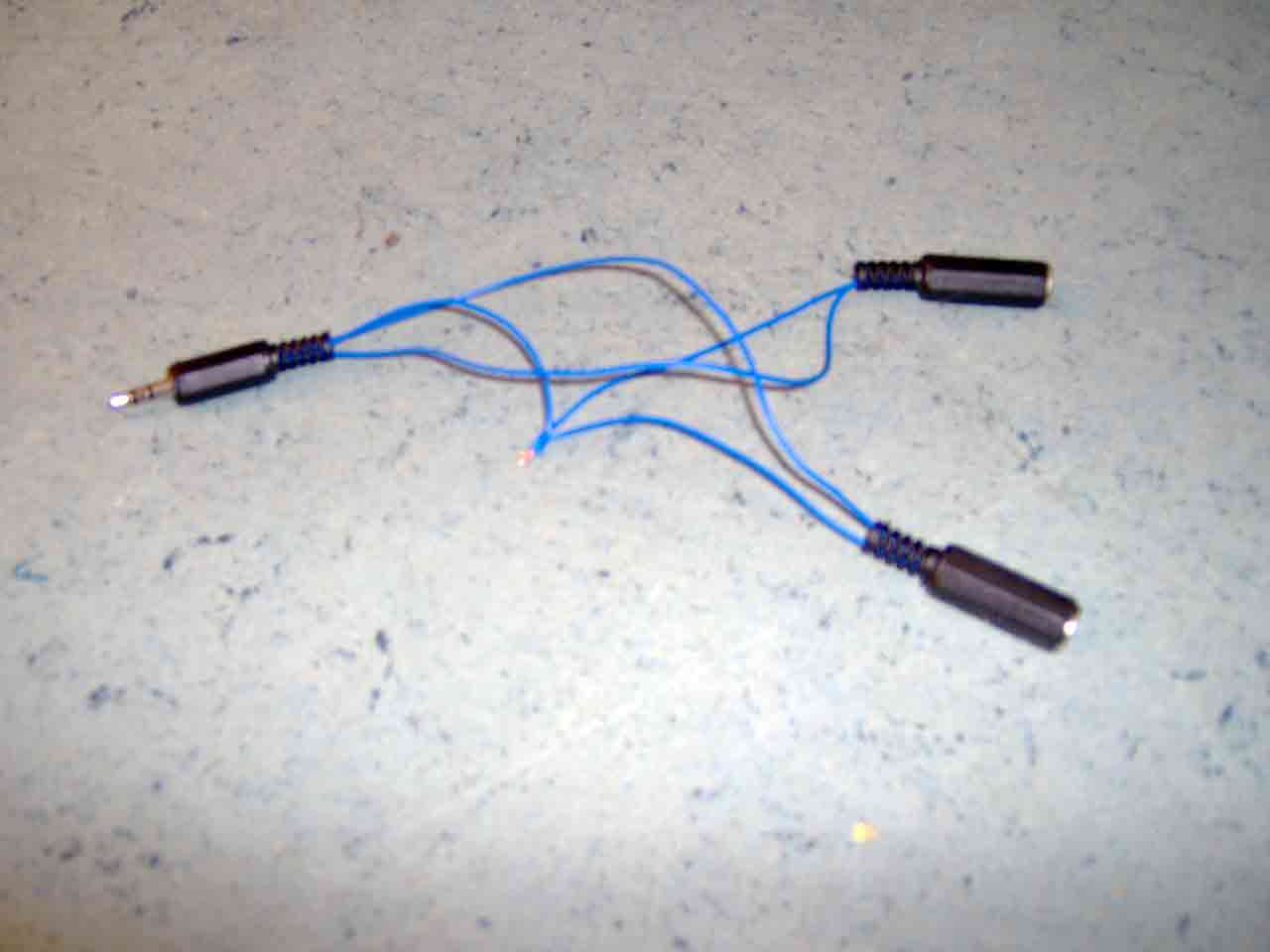

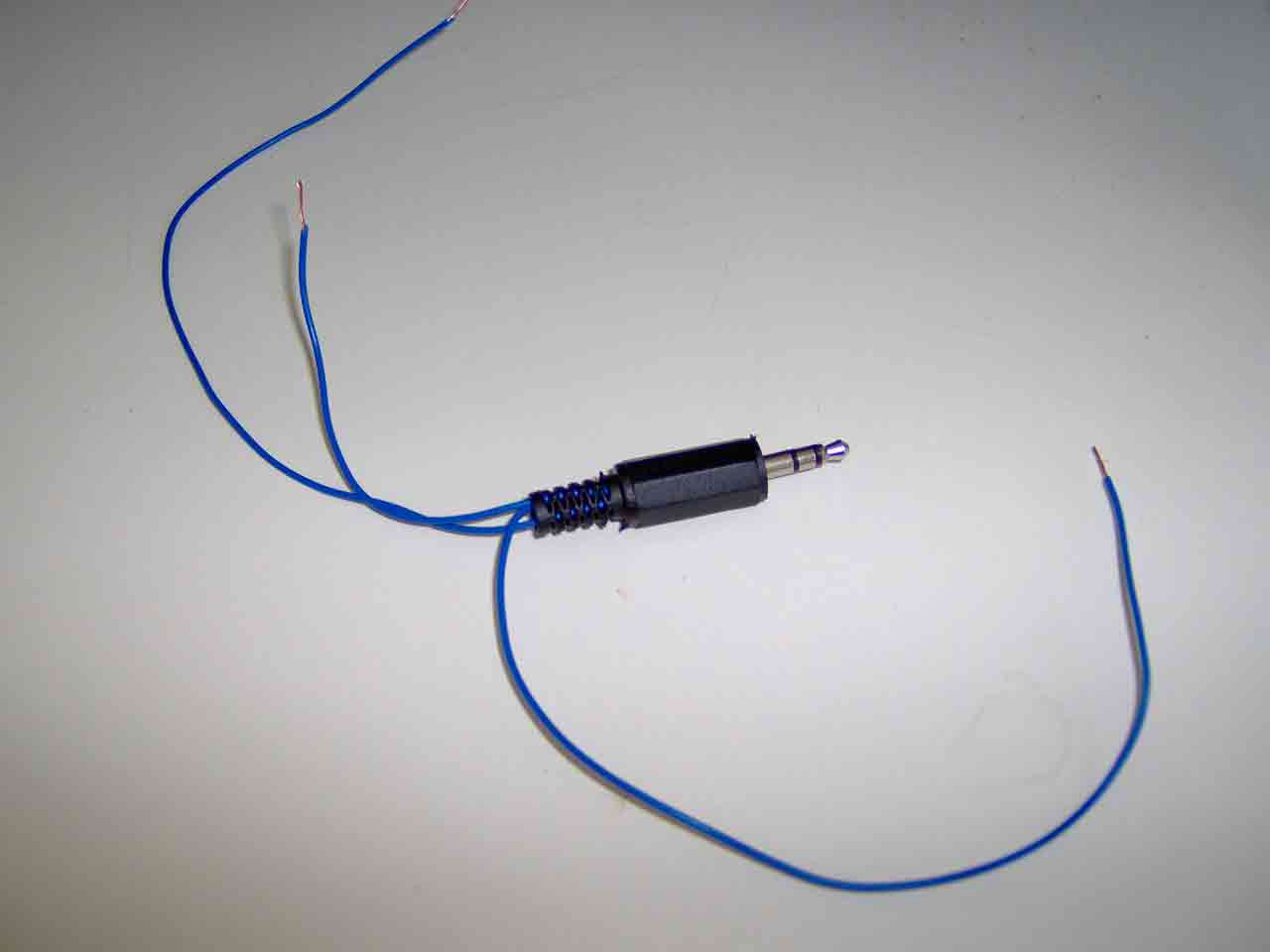

Die ersten Kabel befestigt (vorerst festgedreht also nicht gelötet):

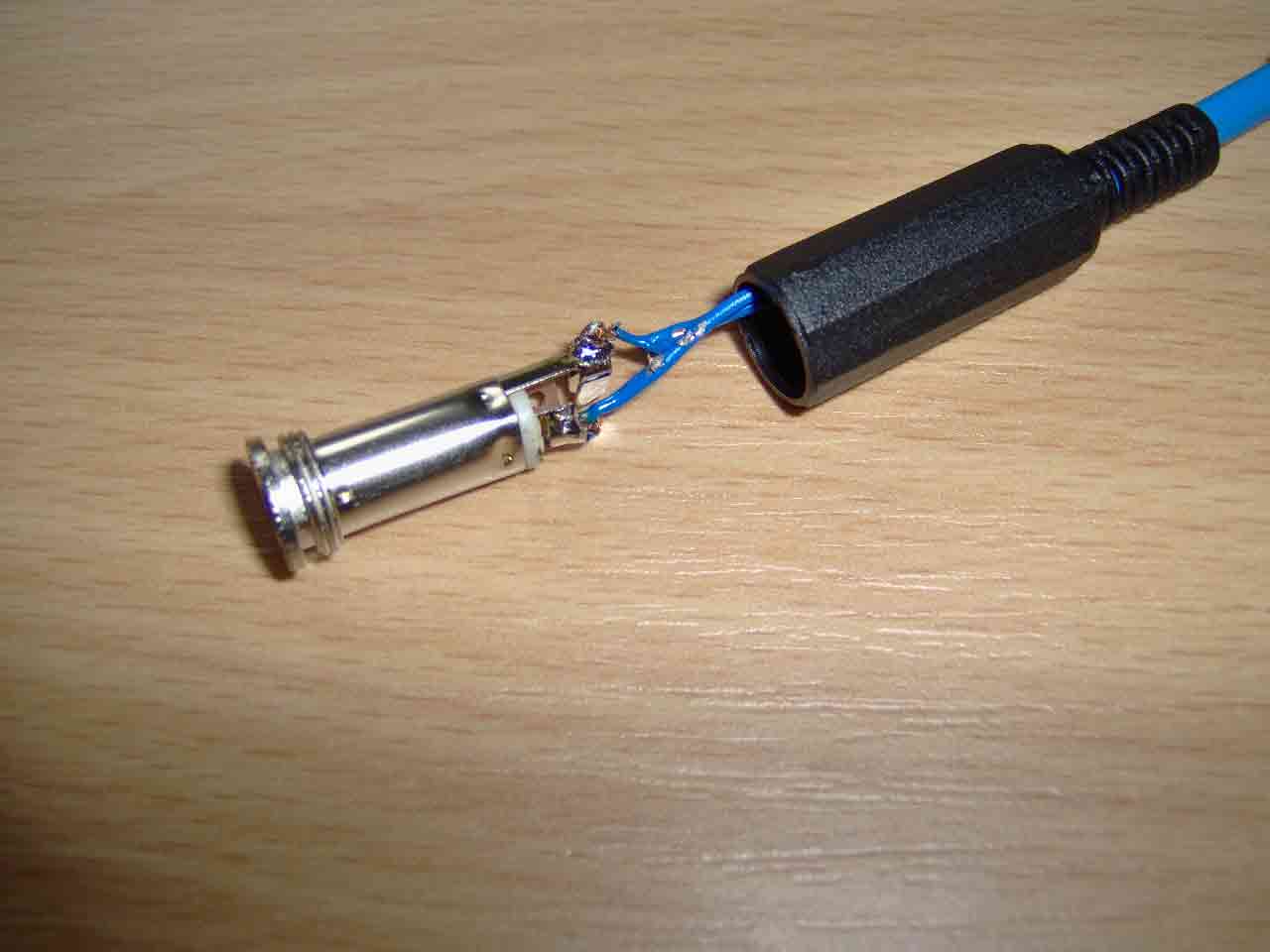

Die Buchsen befestigt:

Zum austesten hab ich die beiden Mikros angeschlossen und den Adapter mit meinem PC verbunden.

Als alles funktionierte hab ich die Kabel mit Tesa befestigt, damit es erstmal gut hält:

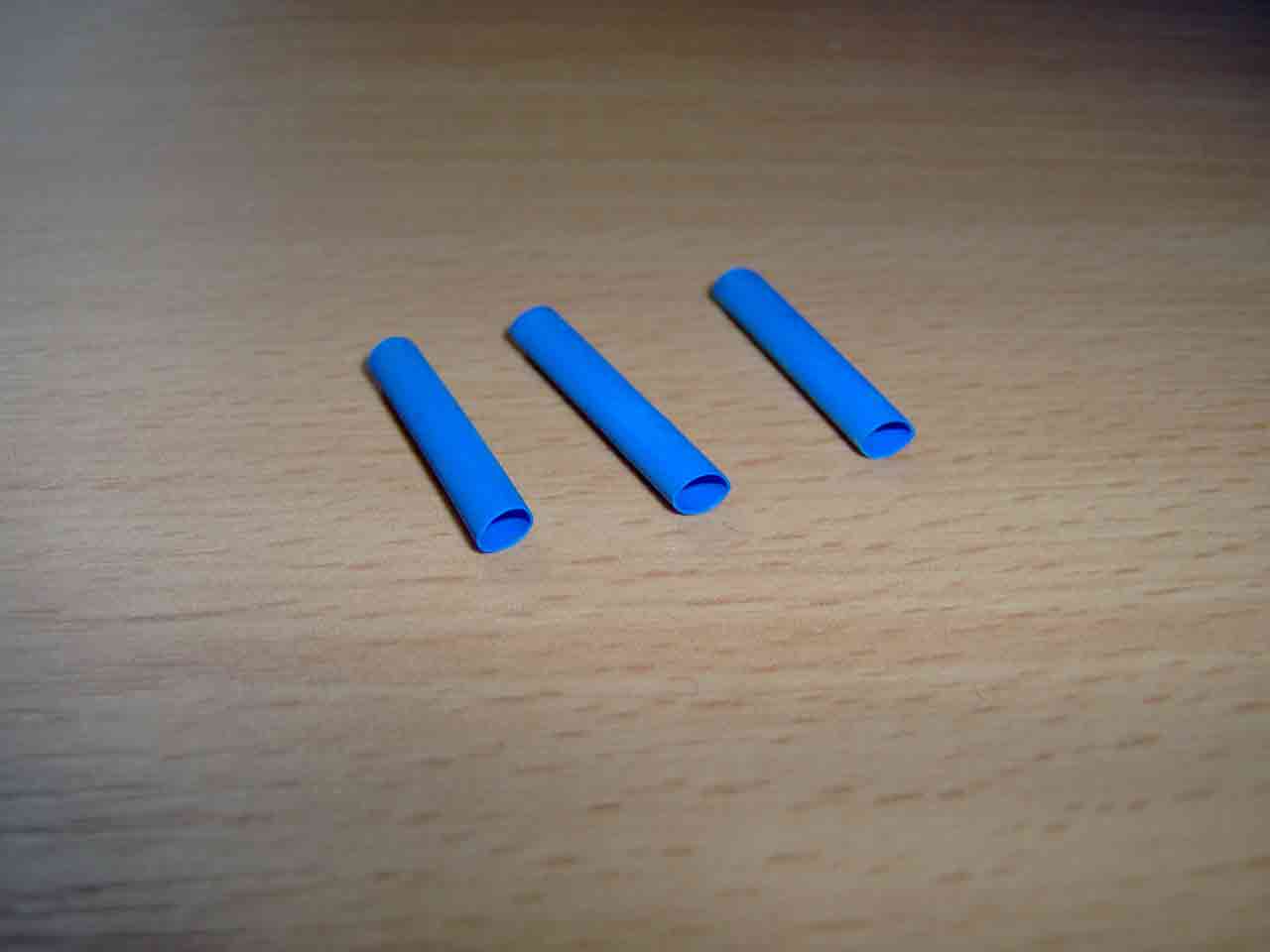

Die Schrumpfschläuche zum befestigen:

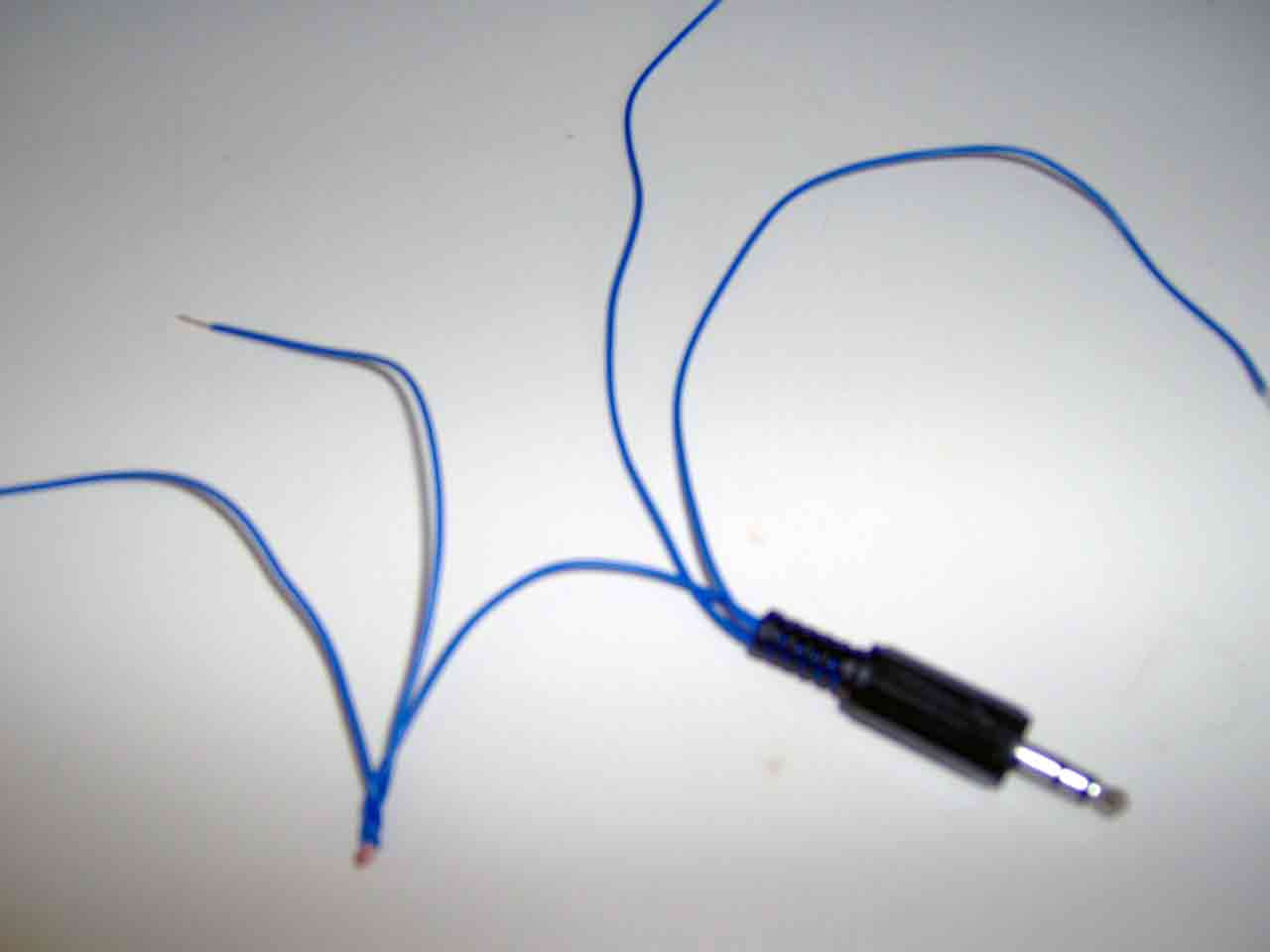

Dann hab ich die Kabel der drei stecker einzelnd abgemacht um die Schrumpfschlauchstücke draufzufädeln:

Alle draufgefädelt:

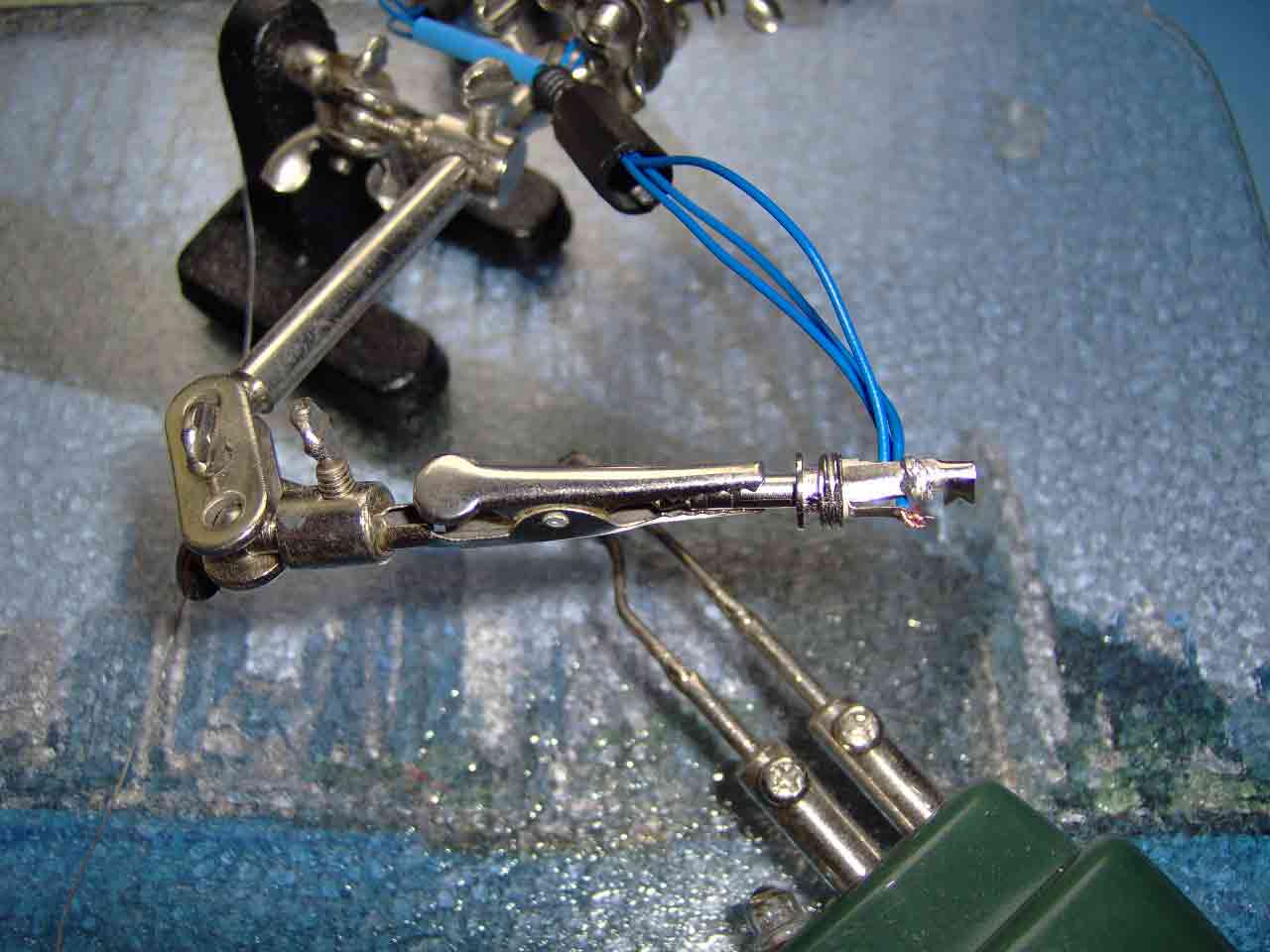

Dann musste ich noch alle Kabel festlöten:

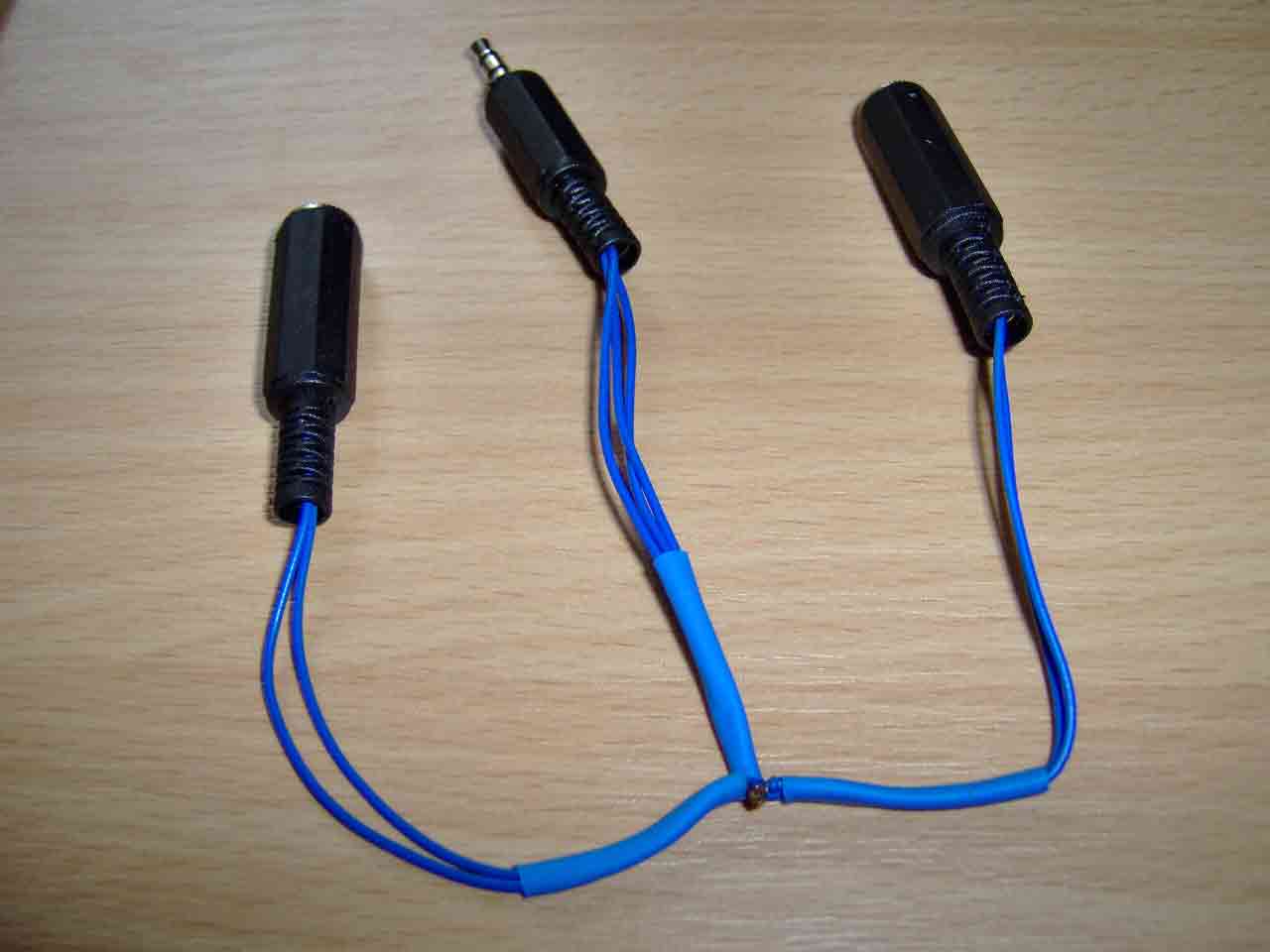

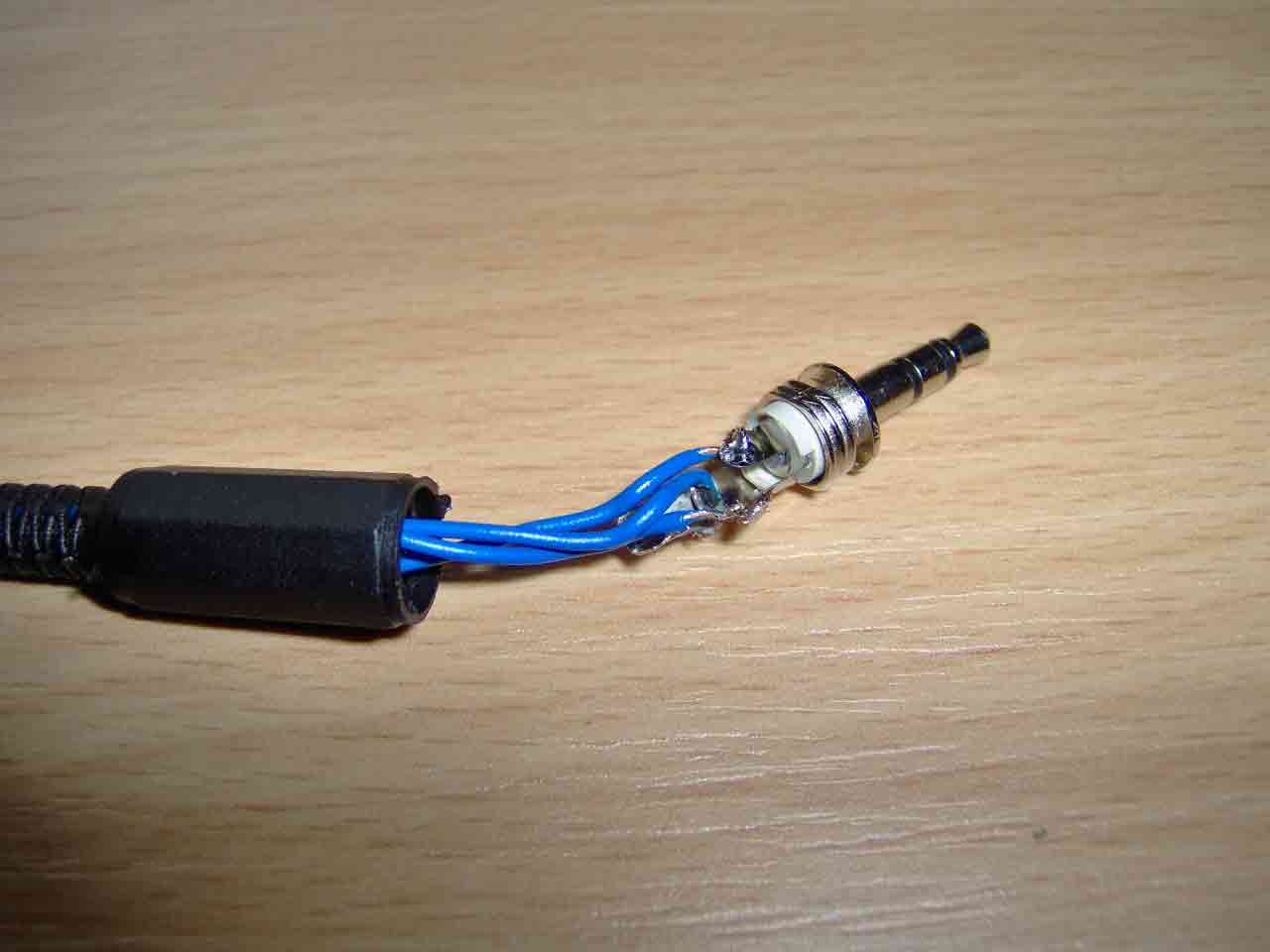

Gelötet:

...:

Jetzt mussten nur noch die Schrumpfschläuche geschrumpft werden:

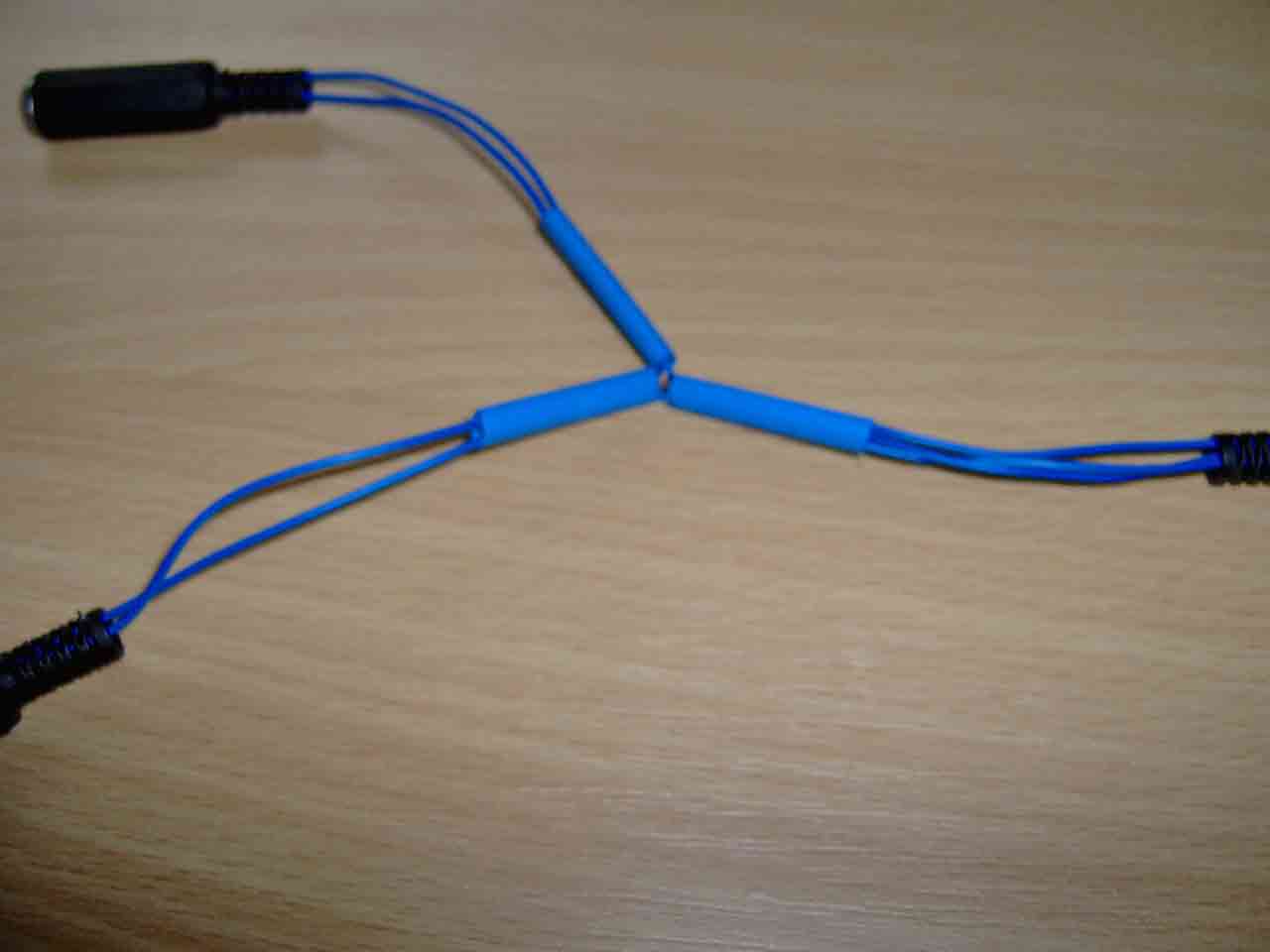

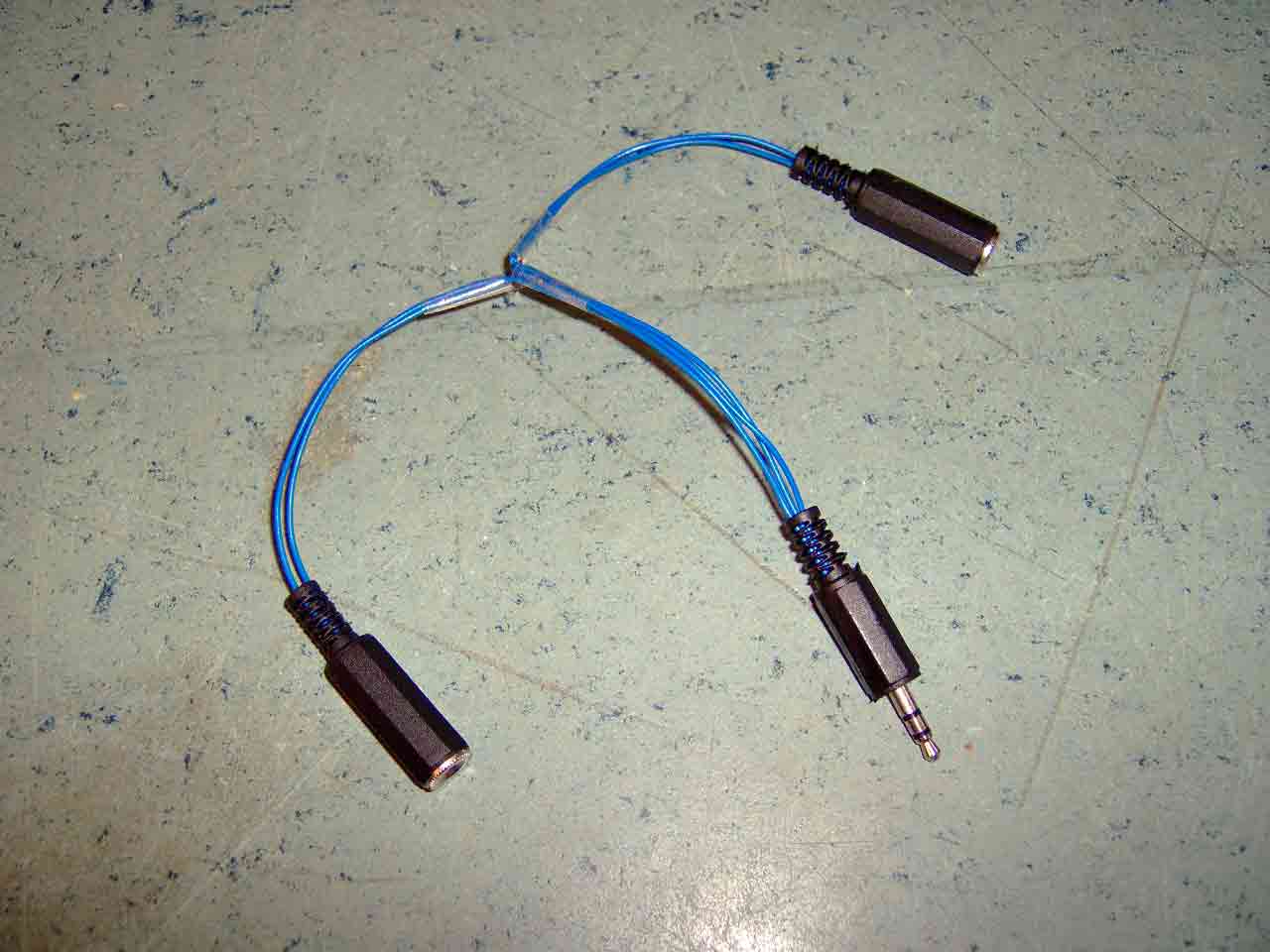

Geschrumpft:

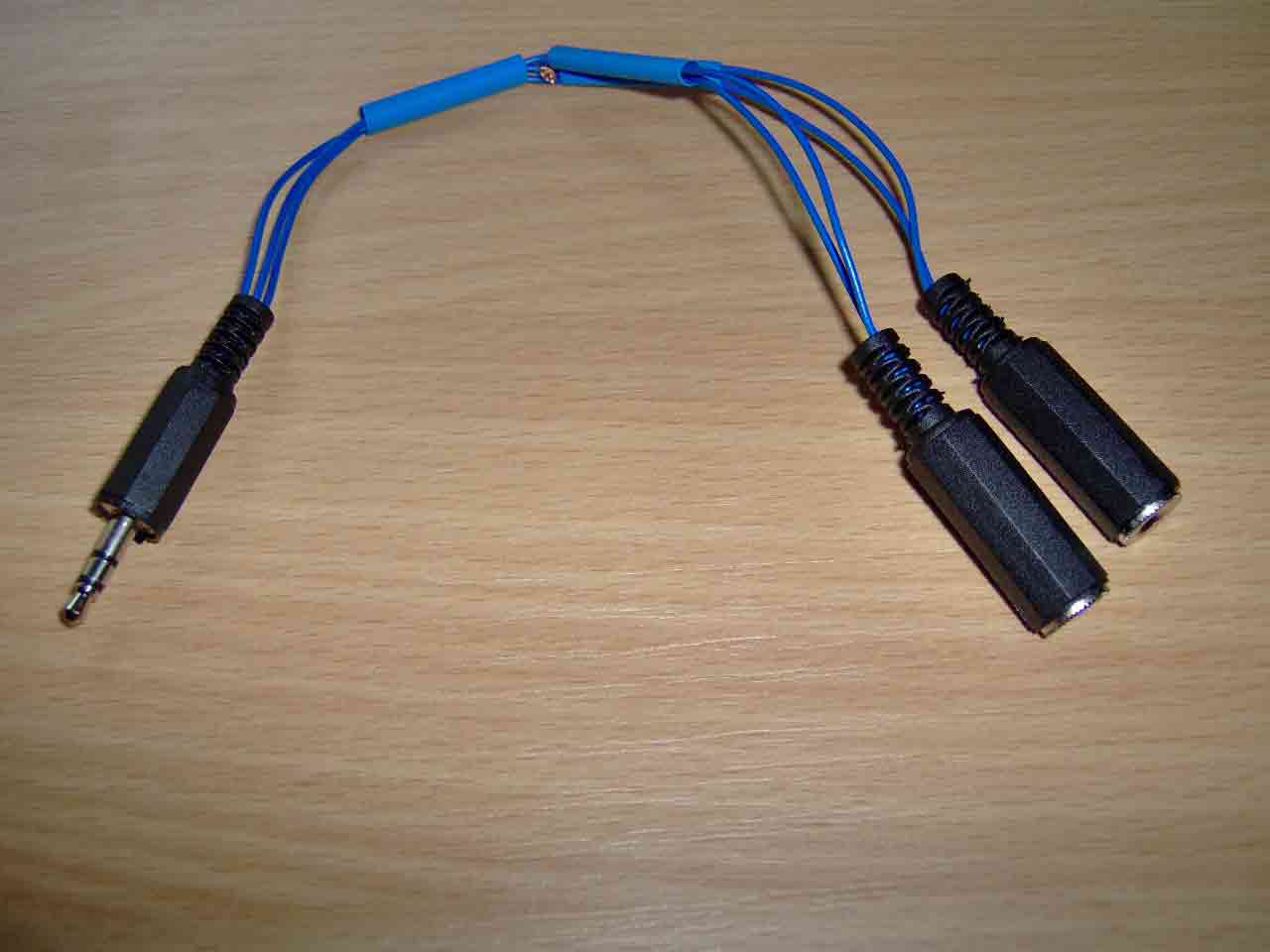

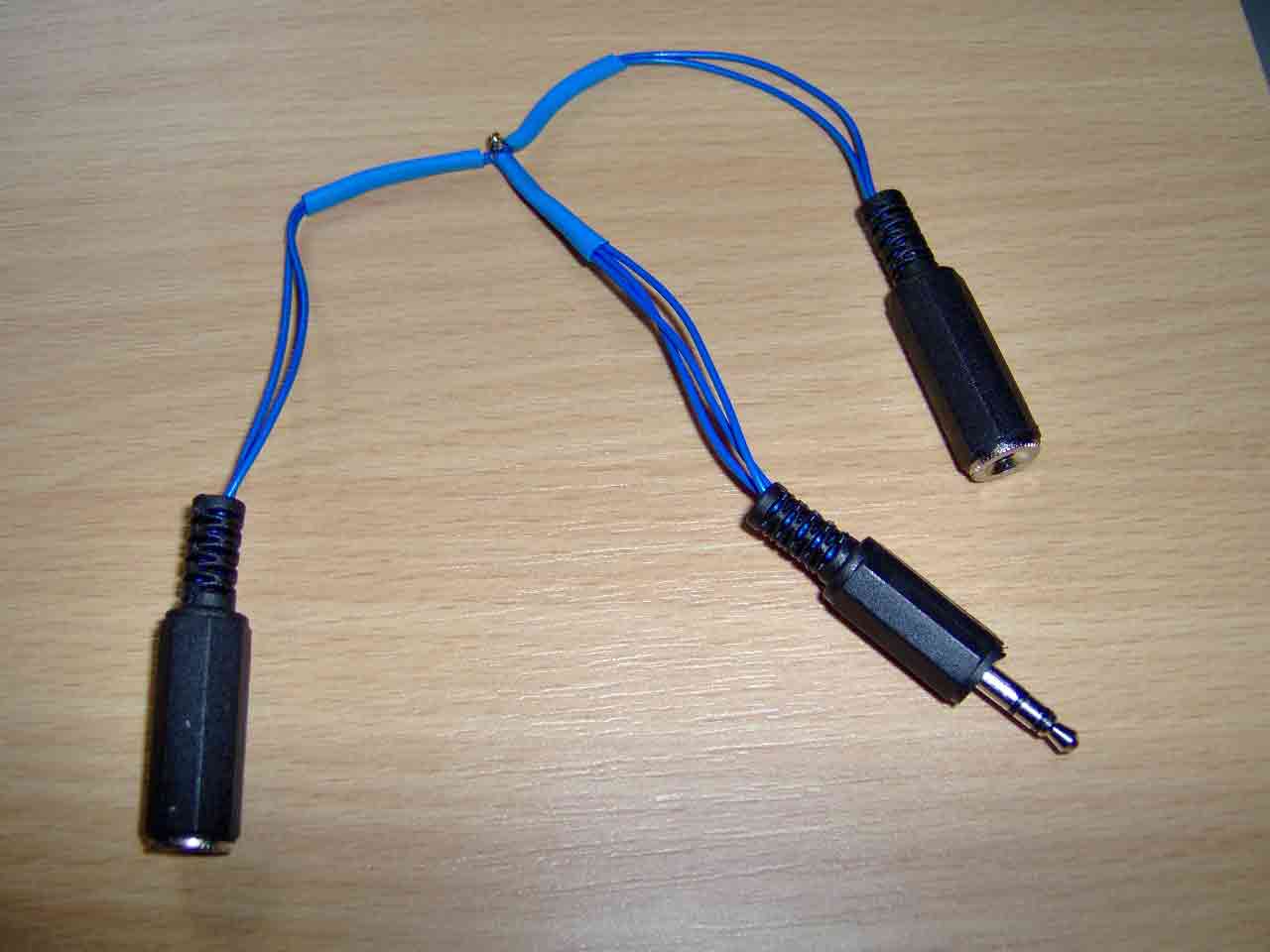

Fertiger Adapter:
