Project start: May 2007

Holz-PC



Vorschau:


Da ich mal ein neues Pc-Gehäuse brauchte, hab ich mich dazu entschieden
eines aus Holz zu bauen.
Dann hatte ich die Idee dieses an der Front schräg zu bauen.
Damit es auch sehr stabil ist verwendete ich ca. 2 cm dickes Holz.
Zudem hatte ich vor an der linken Seitenwand
ein "Window" aus Metallgitter zu befestigen, sodass der Luftaustausch
um ein vielfaches verbessert wird.
Das Holz Gehäuse sollte ungefähr so groß wie mein altes sein.

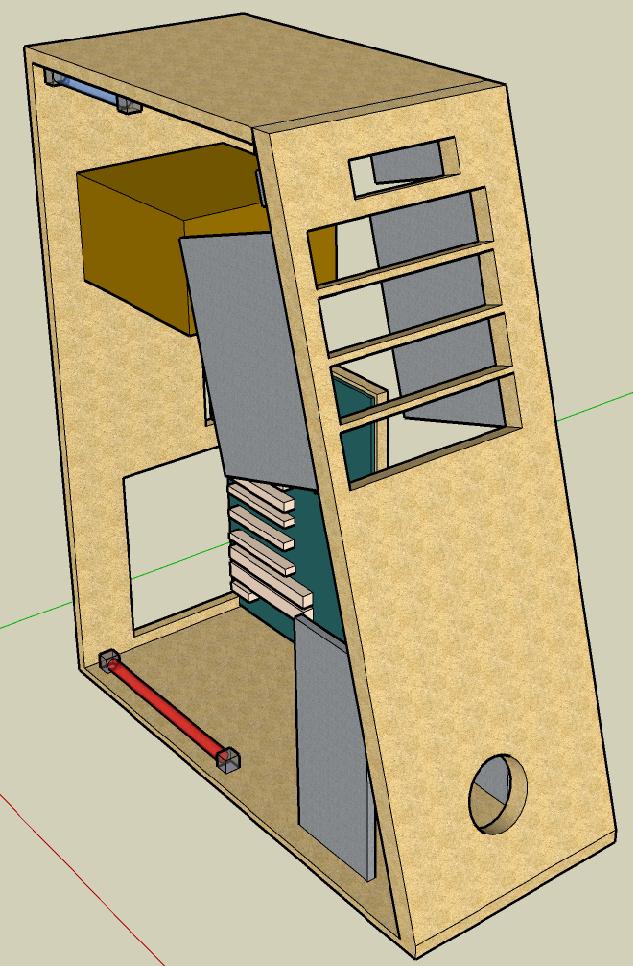

Rechts kann man die derzeitige Planung (ohne Seitenwände) sehen.

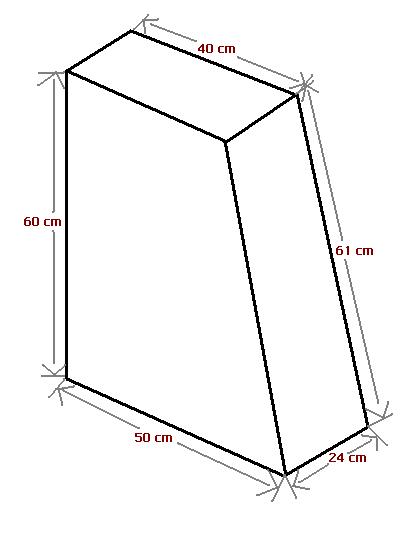

Hier einmal eine Zeichnung wie es ungefähr aussehen soll:

Bild anklicken zum vergrössern

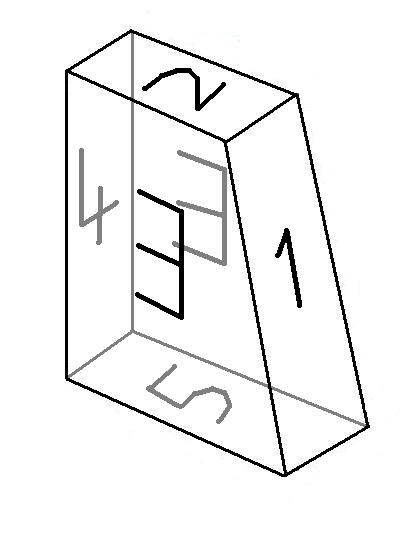

Die Größe der einzelnen Holzplatten:

Alle Holzplatten sind 2cm Dick.

1 :24cm * 61cm

2 :20cm * 36cm

2x 3 :(60cm * [63 + 46,3cm)]/2

4 :24cm * 61cm

5 :20cm * 46cm

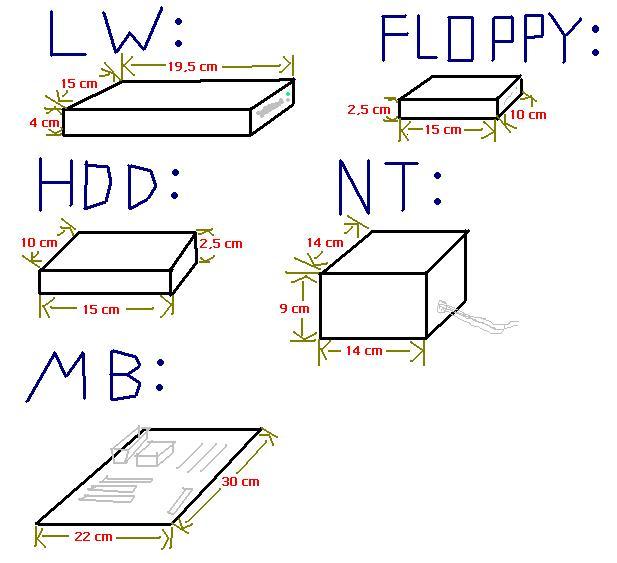

Die Größen der Laufwerke u.s.w. :

Die angegebenen Größen sind nicht zwingend identisch!

LW (CD/DVD Laufwerk):15cm * 19,5cm * 4cm

Floppy (Disketten Laufwerk):10cm * 15cm * 2,5cm

HDD (Festplatte):10cm * 15cm * 2,5cm

NT (Netzteil):14cm * 14cm * 9cm

MB (Mainboard/Motherboard):30cm * 22cm * 12cm (Höhe bis PCI-Karten)
