YOUYUE 858D+ Heißluftlötstation

Juni 2015

In letzter Zeit musste ich einige Schrumpfschläuche schrumpfen, mit dem Lötkolben oder einem Feuerzeug wird das ganze natürlich nicht ganz so schön. Besser ist da eine Heißluftlötstation. Und SMD Reworken lässt es sich damit auch.

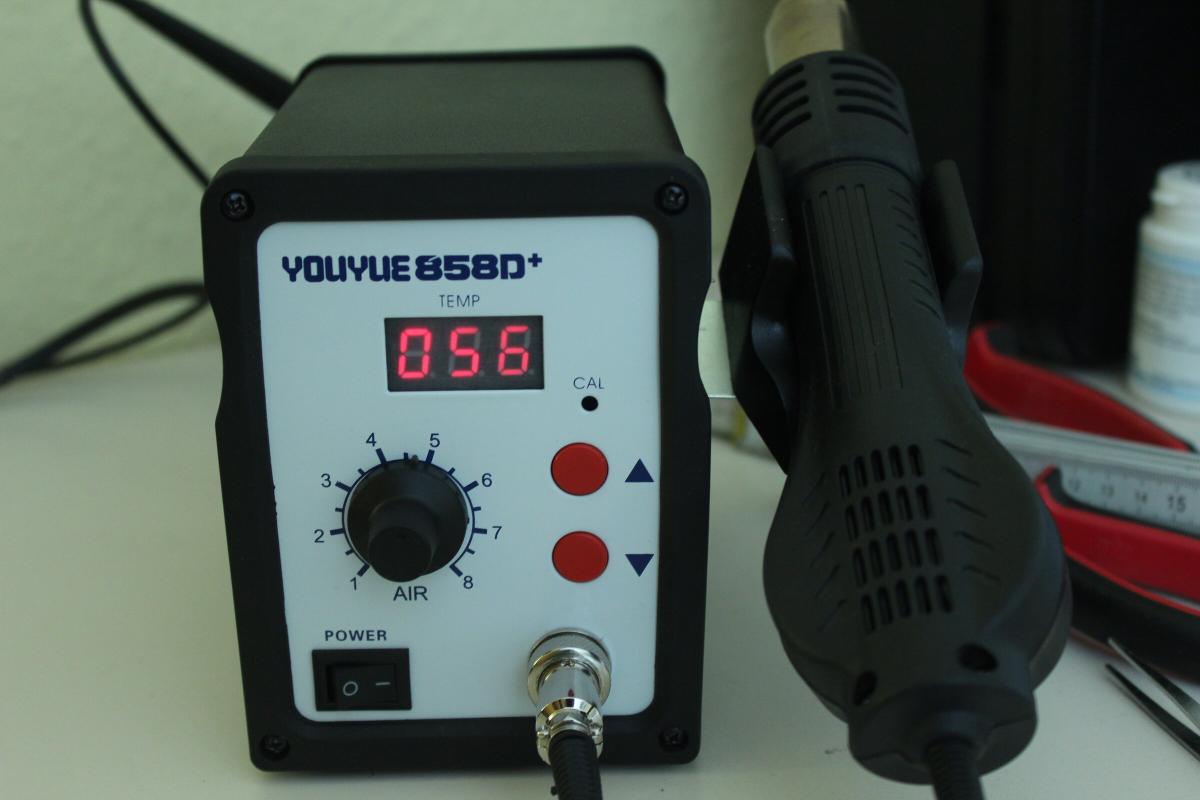

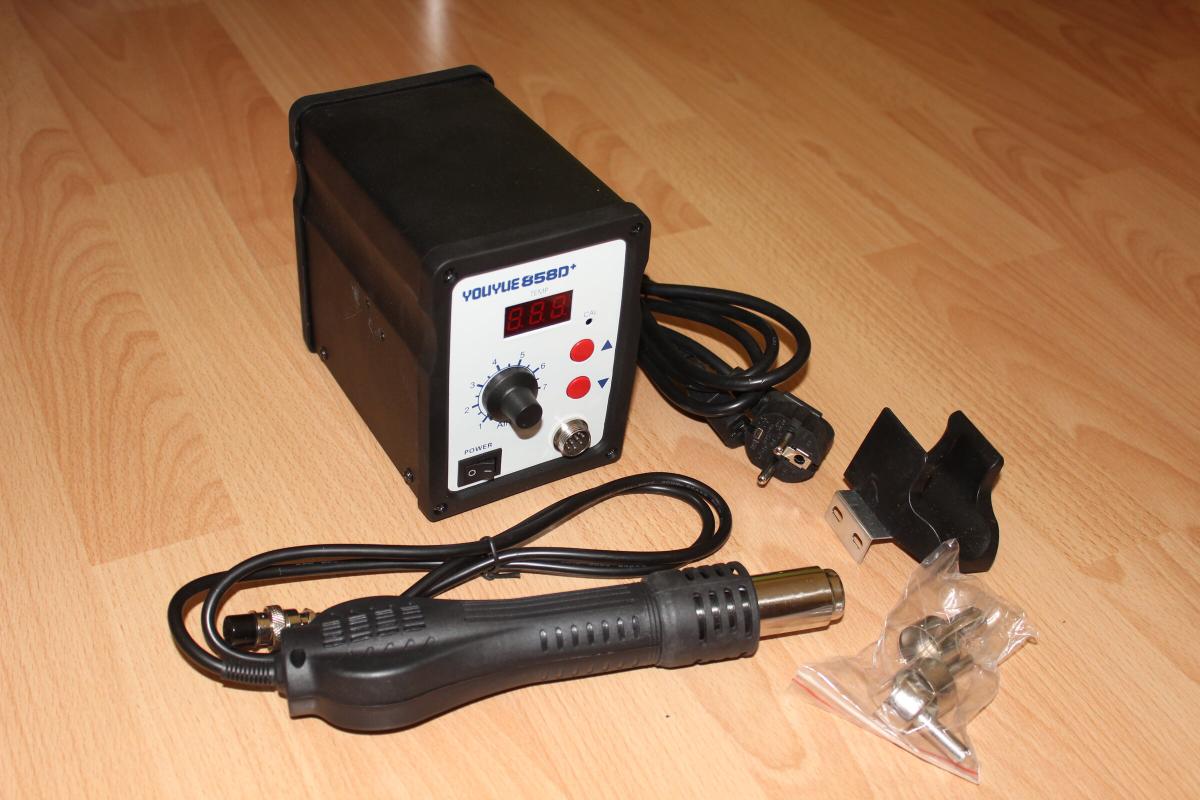

Gefunden hab ich eine Rework Station für knapp 40€ direkt aus Deutschland. Es ist eine YOUYUE 858D, welche wohl ein billiger chinesischer Nachbau ist.

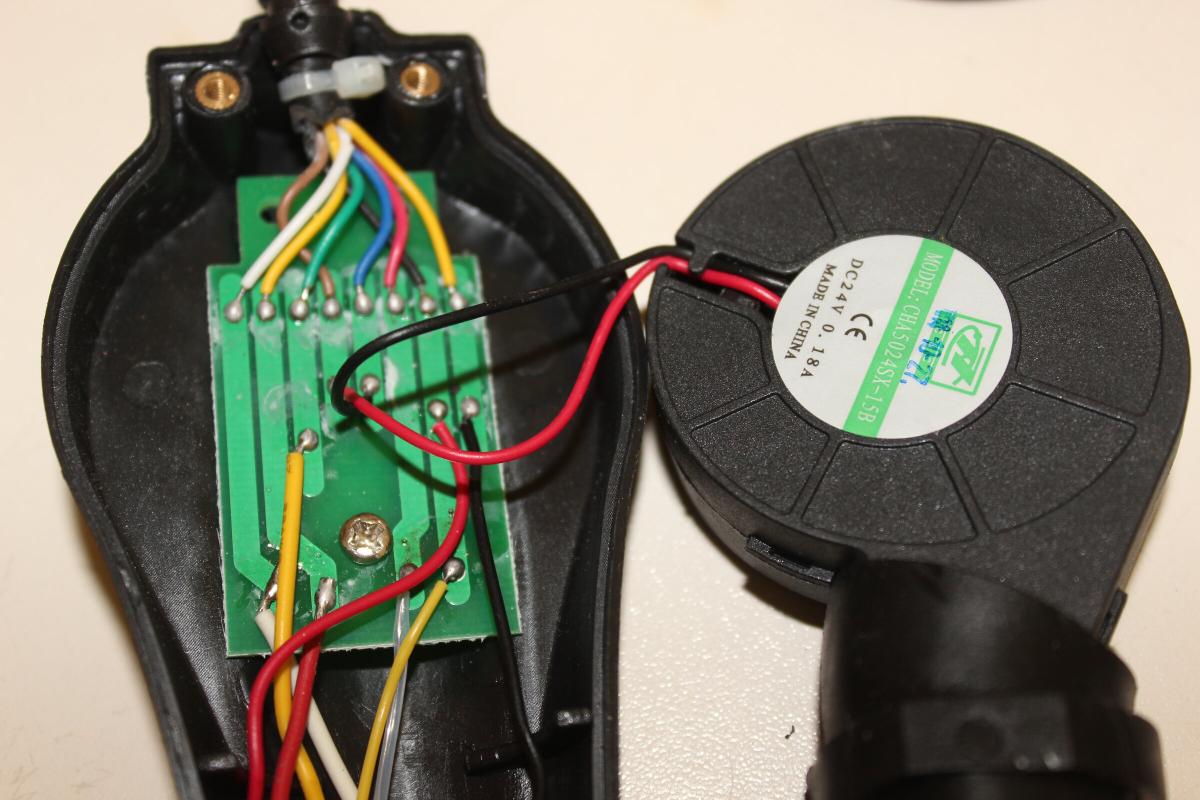

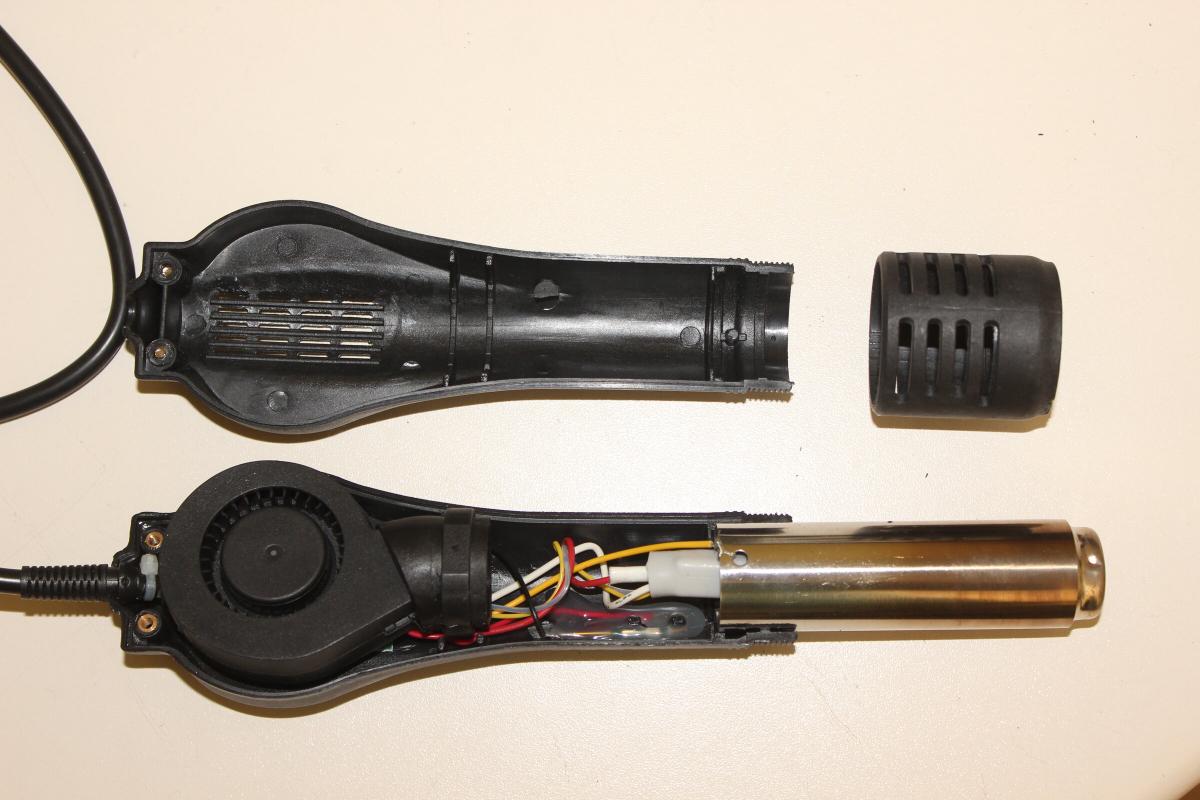

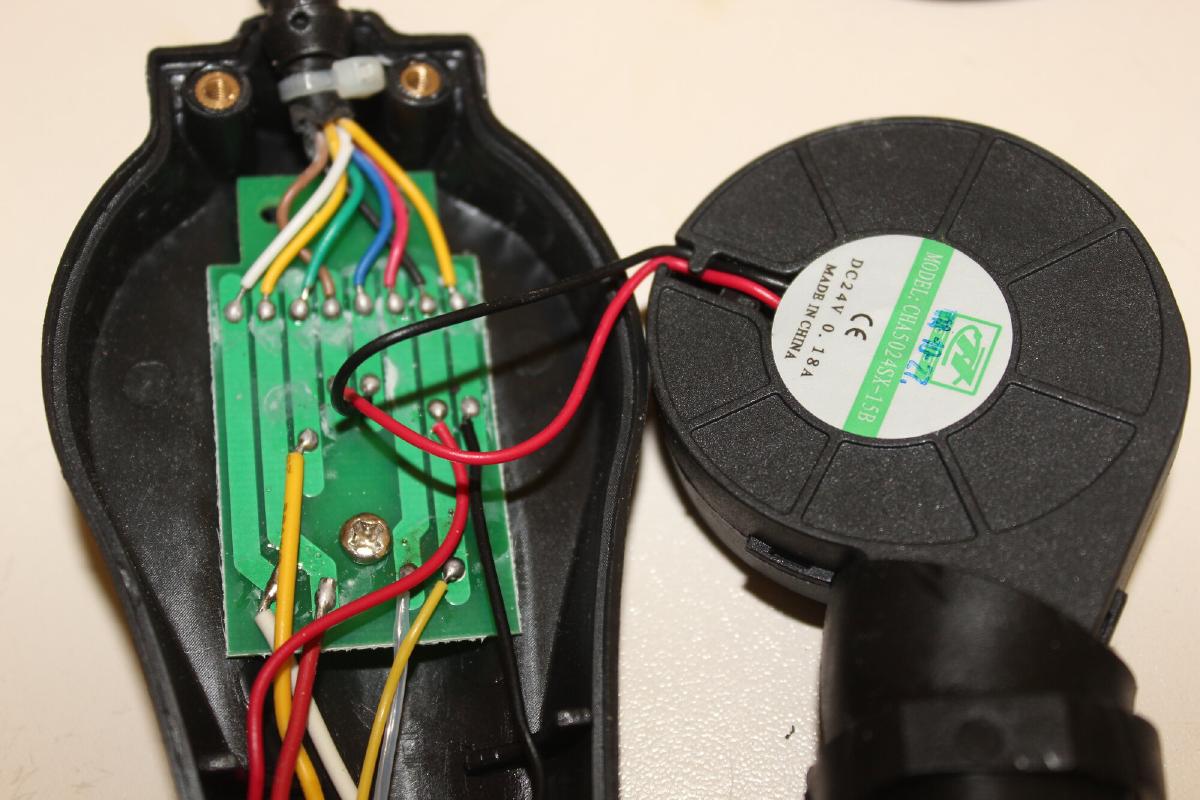

Der Lüfter (24V DC) ist im Handstück eingebaut. Hier ein paar Bilder vom innenleben, nur aus Neugier.

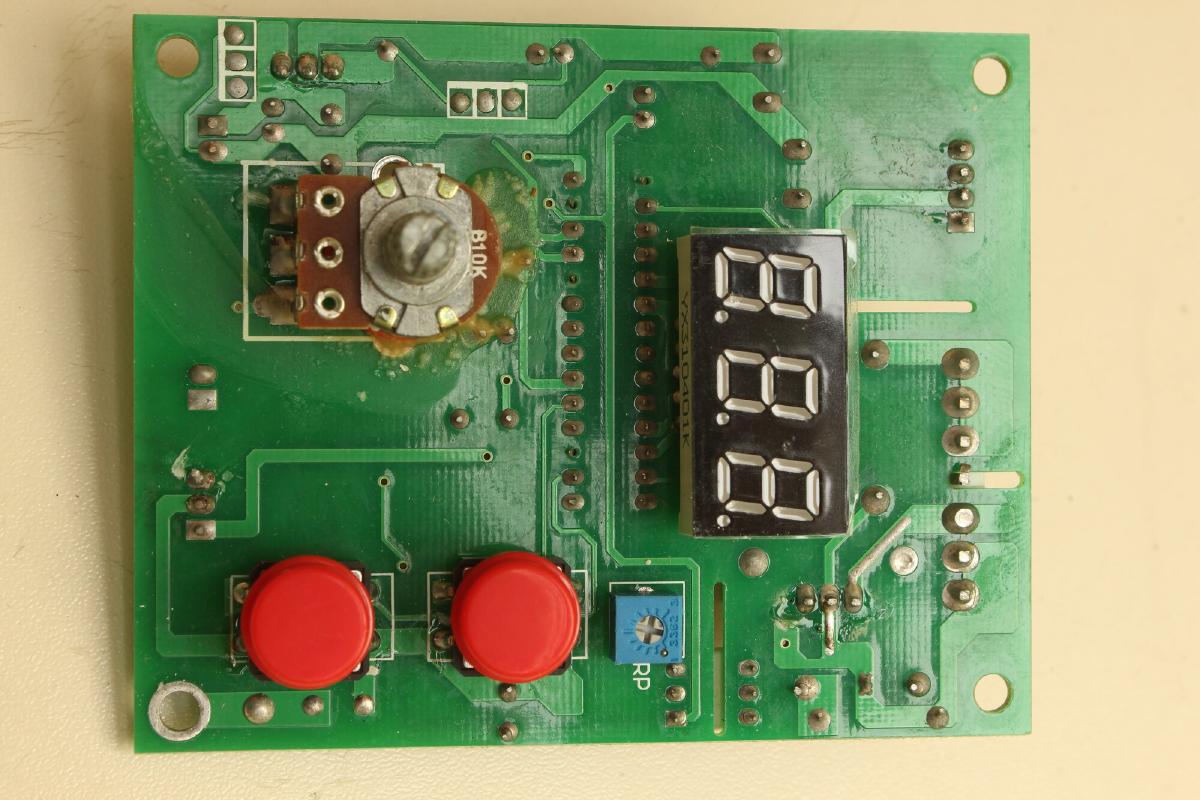

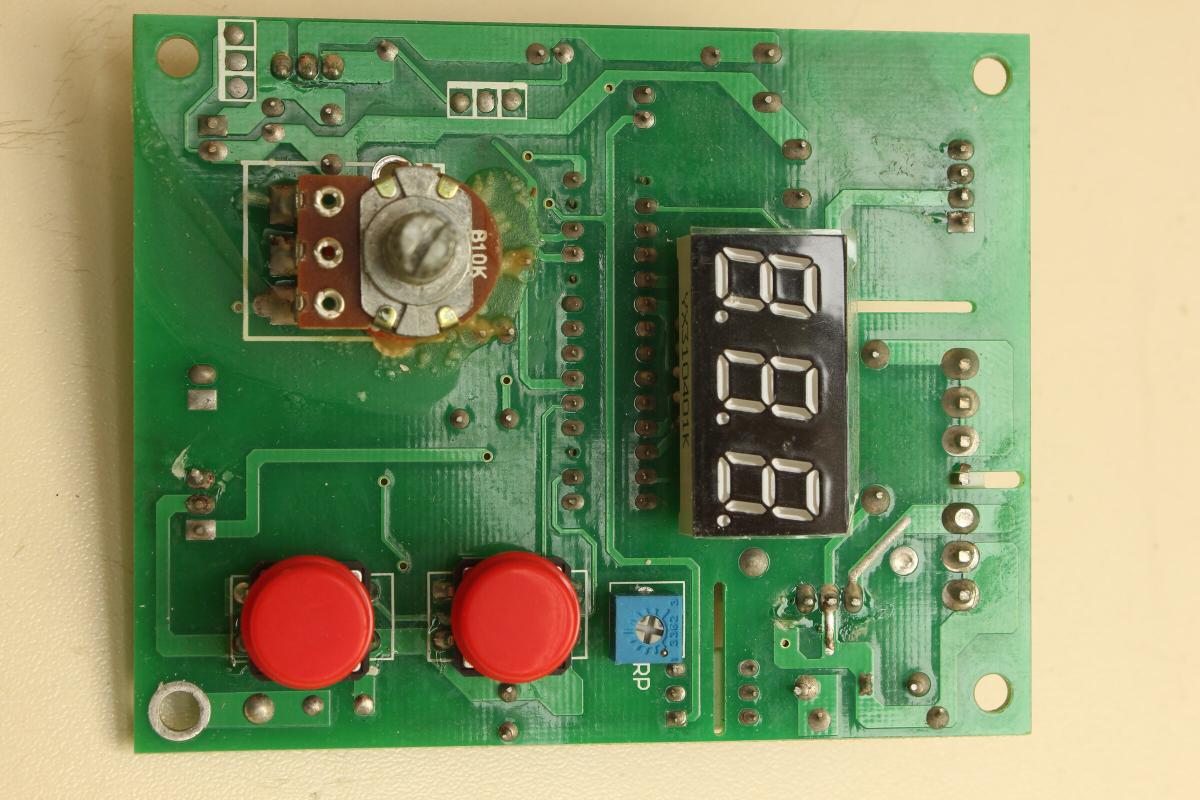

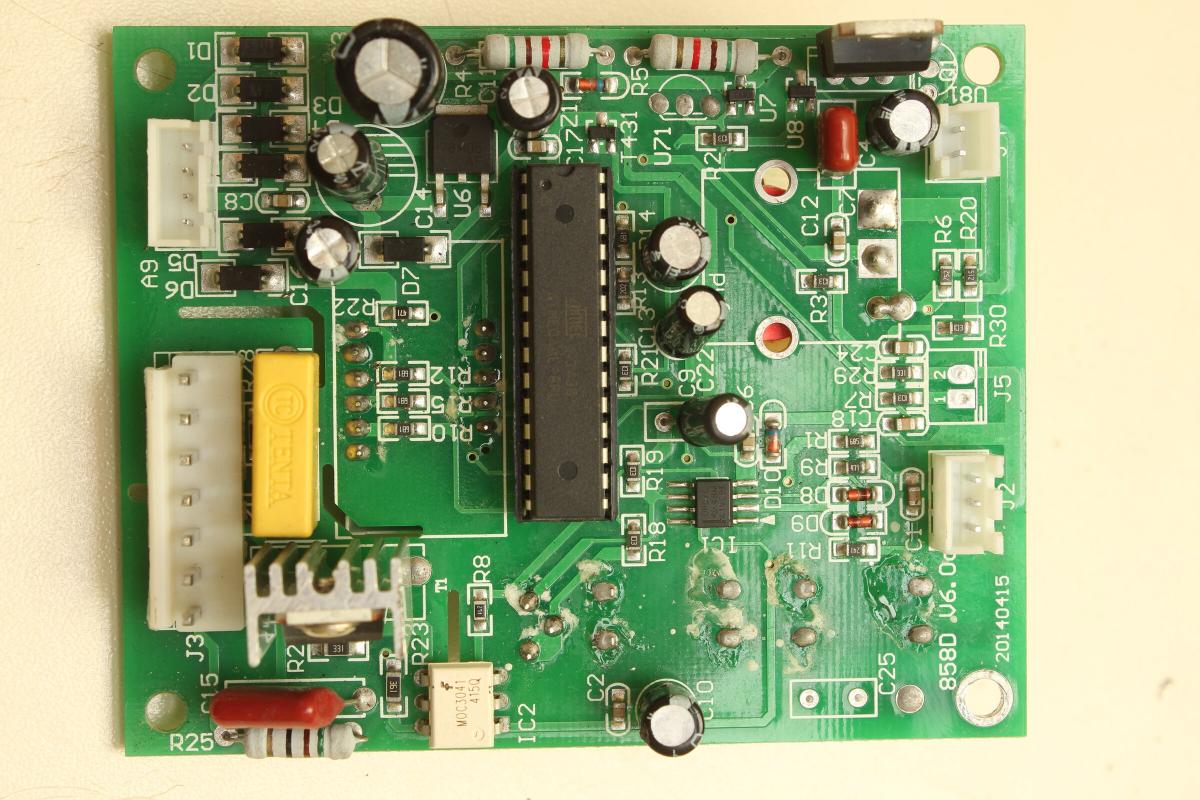

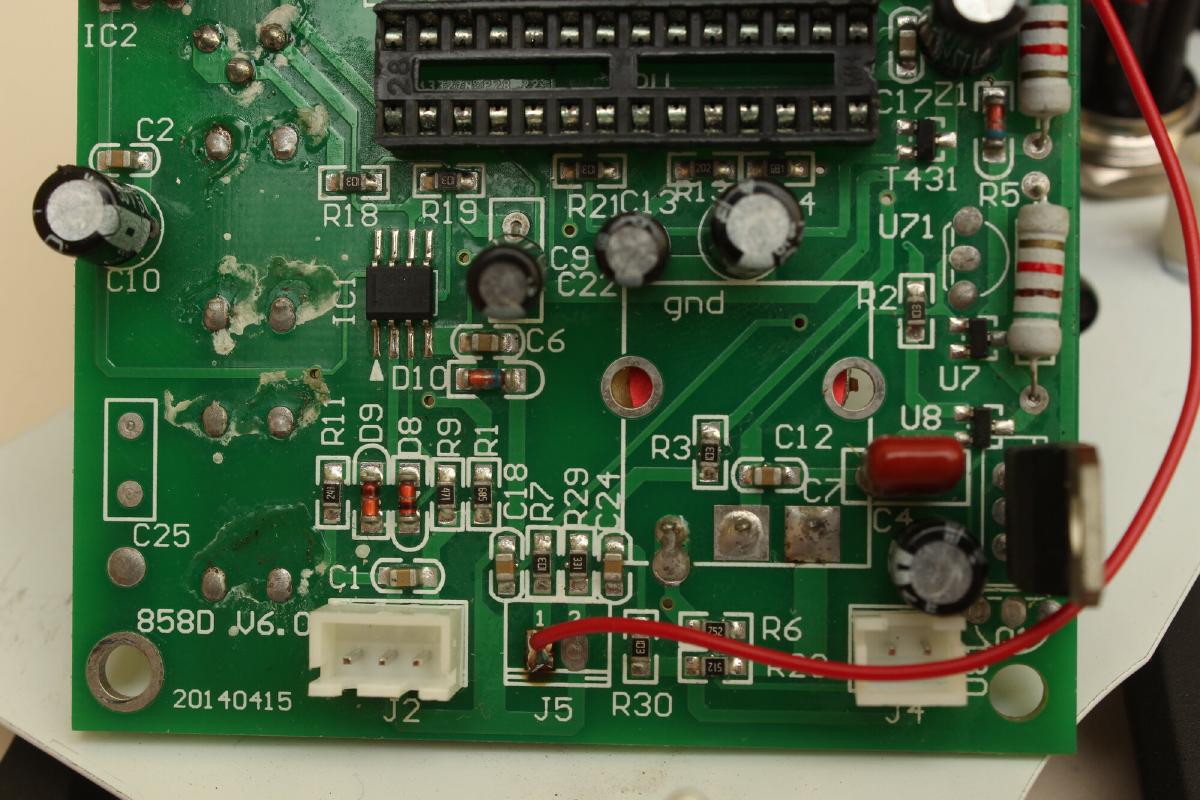

Hier die Platine von beiden Seiten. Der Chip in dem Sockel ist ein Atmega8. Die Originalfiles (Flash, EEPROM, Fuses) hab ich als erstes ausgelesen und als Backup gespeichert. Download ganz unten.

Selbstverständlich gibt es für das Gerät auch einen Mod/Hack. Der Atmega8 wird durch einen Atmega168 oder Atmega328 ersetzt, sodass Arduino dadrauf laufen kann.

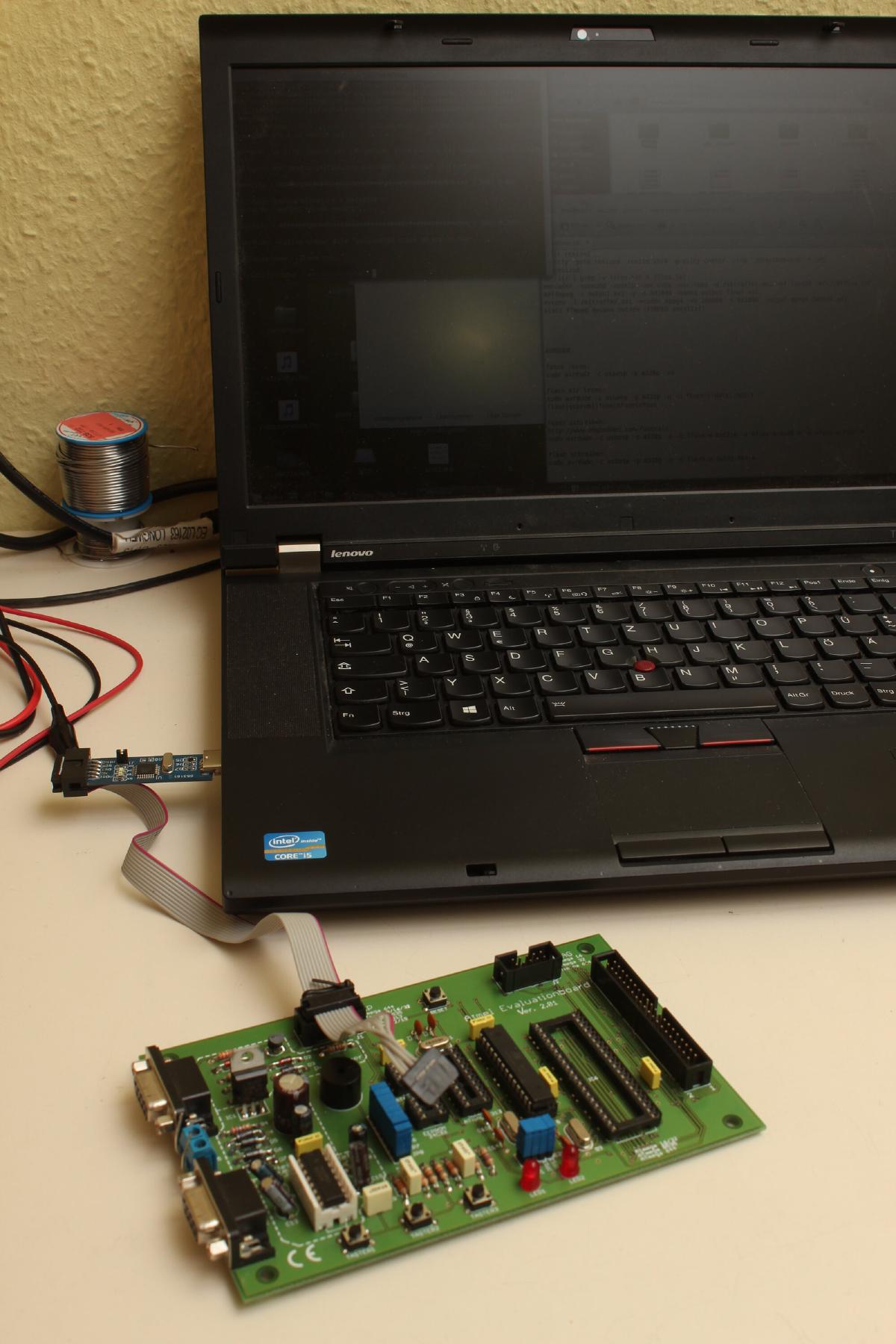

Der Atmega wird direkt per ISP geflasht, ich hab einen USBASP mit dem Pollin Evaluationboard verwendet.

Damit der Controller die Drehzahl des Lüfters genauer approximieren kann, wird ein 1Ohm Shunt zwischen ein Lüfterkabel gelötet. Ich habe statt die Leiterbahn aufzukratzen und einen SMD Widerstand einzulöten den Shunt in das Kabel gebaut. Von dort geht das Kabel zum Messen des Spannungsabfalls direkt an das mit “1” gelabelte Pad bei J5. Somit ist es über einen 10k Widerstand mit PC2 des Atmegas verbunden.

In der youyue858d.h muss noch die Zeile “#define CURRENT_SENSE_MOD” einkommentiert werden.

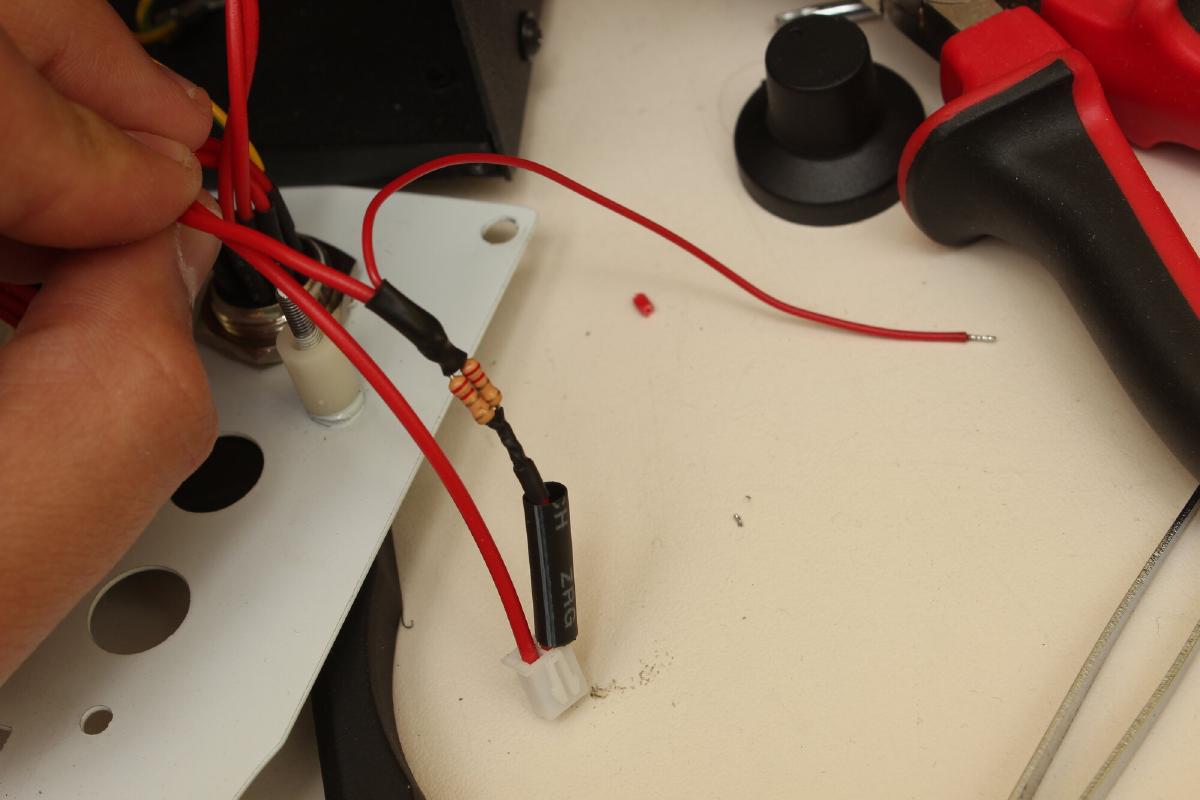

Da ich keinen 1Ohm Widerstand zur Hand hatte hab ich zwei 2,2 Ohm Widerstände parallel verlötet. Die 10% Abweichung hab ich korrigiert durch erhöhung der beiden Werte bei “#define FAN_CURRENT_MIN_DEFAULT 33UL” und “#define FAN_CURRENT_MAX_DEFAULT 78UL” in der youyue858d.h .

Nachdem alles wieder zusammengebaut ist hat die Heißluftstation einige Funktionen mehr. Wie z.B. einen einstellbaren PID Controller, Zeitabschaltung, Lüftertest etc. Mehr informationen dazu unter blog.spitzenpfeil.org.

Stock Firmware:Firmware Atmega8 Board V6.0 20140415
