Relais Power Schalter

Januar 2009

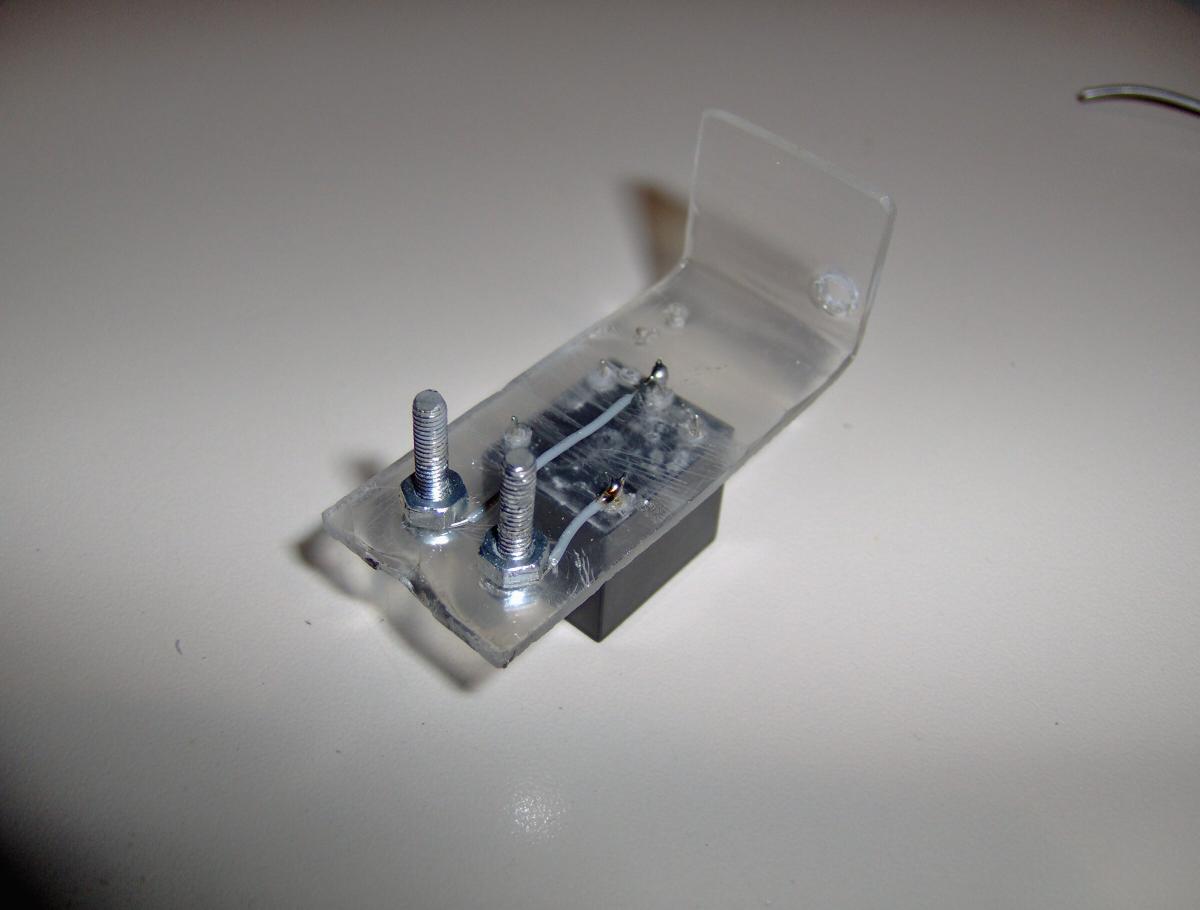

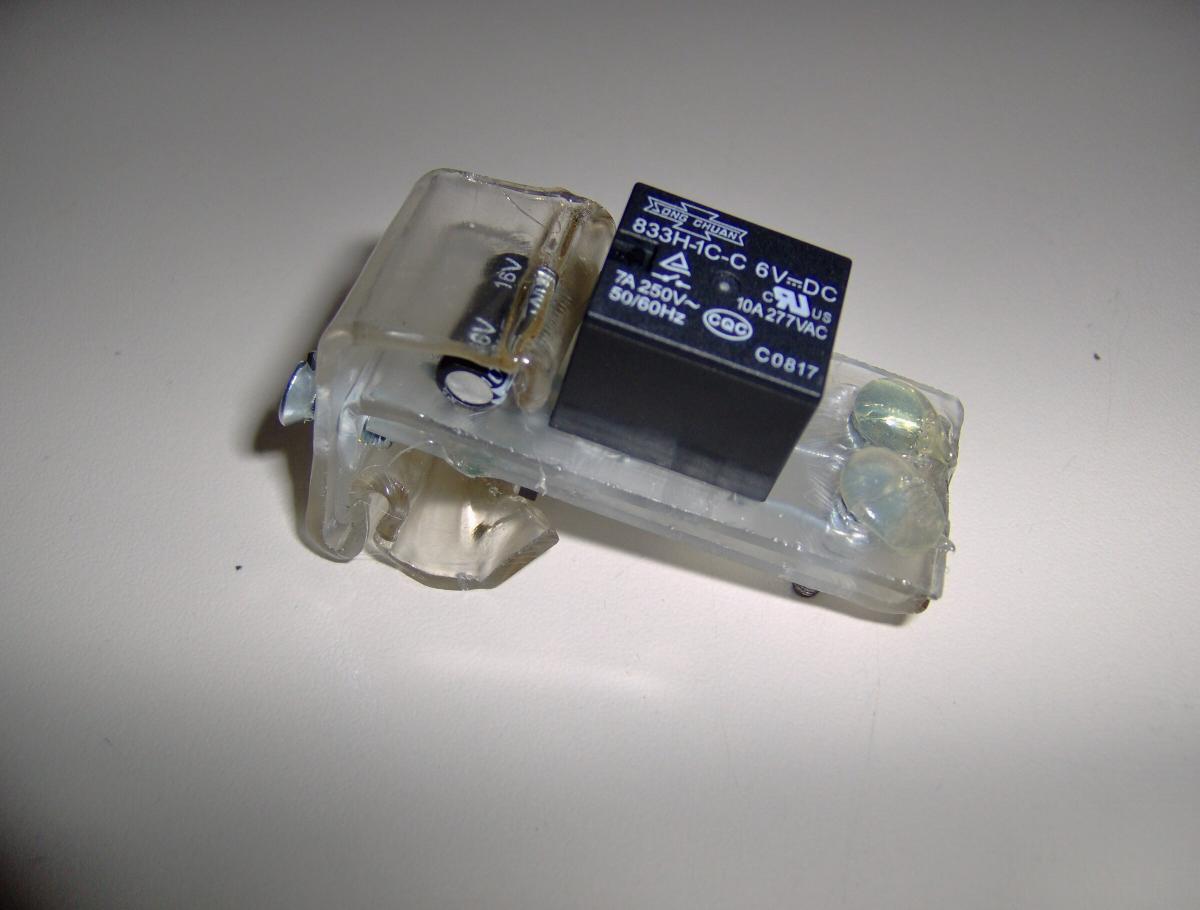

Die beiden Kontakte die die Relais beim Schalten verbindet hab ich mit einem

kurzen Draht an die beiden Schrauben gelötet.

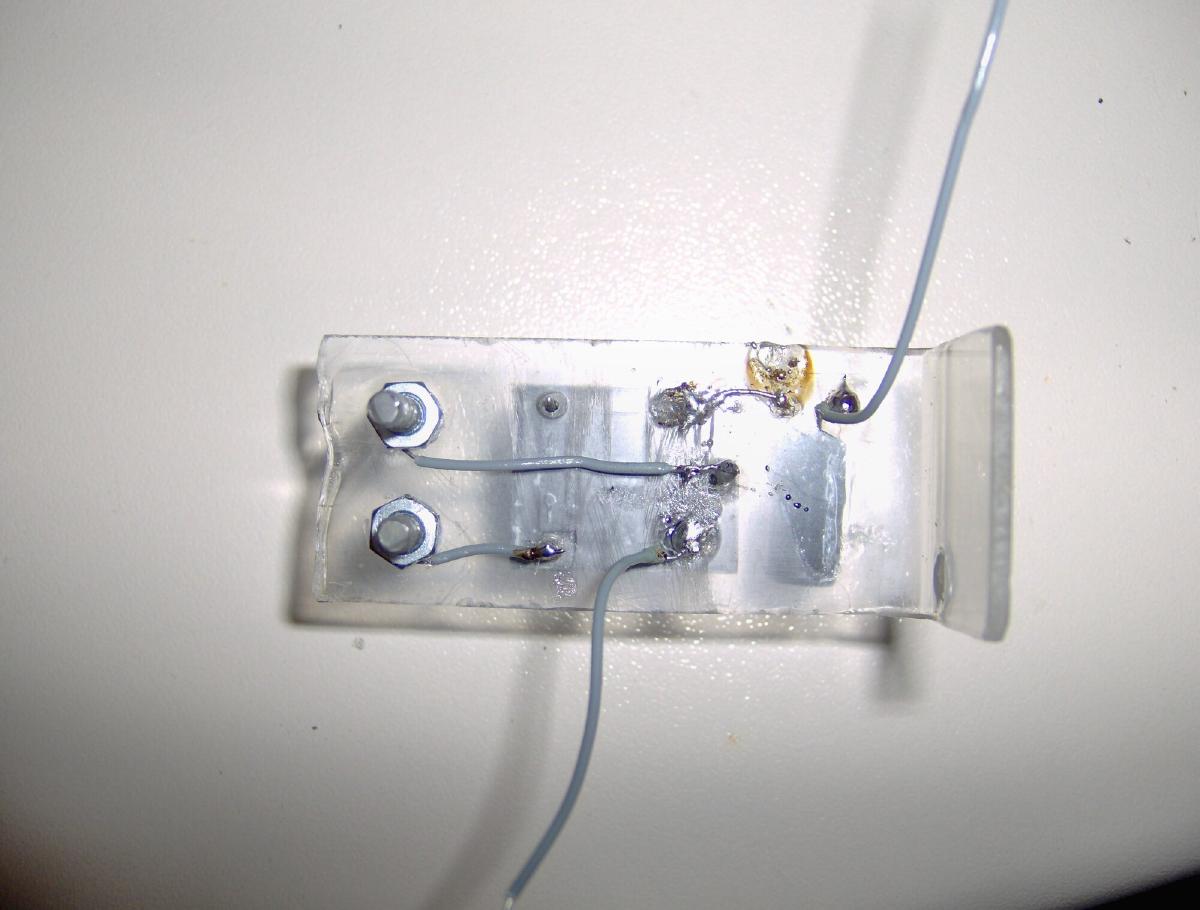

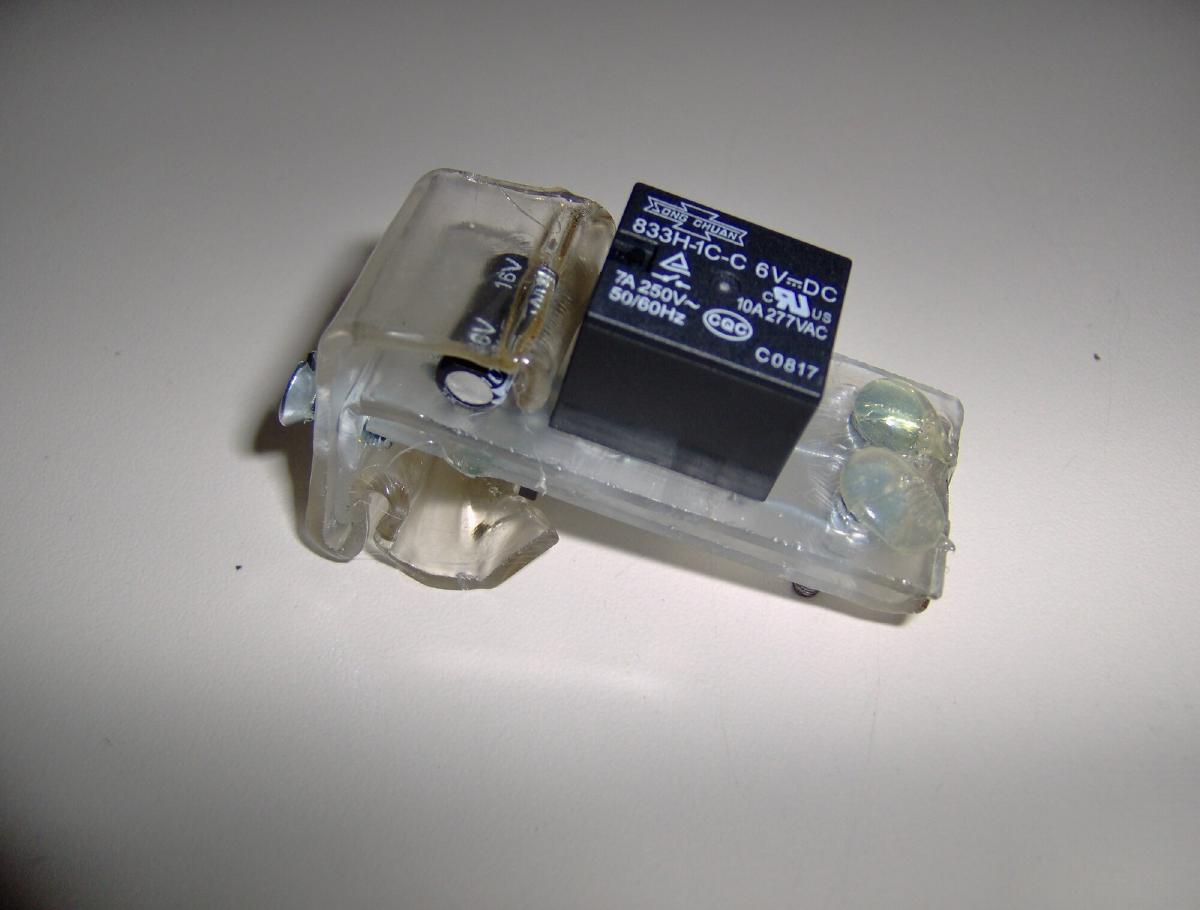

In den Schaltkreis der Relais ist der Kondensator eingebunden.

Die beiden abstehenden Kabel werden mit dem Trafo verbunden.

Um die 6V aus dem Trafo an die Drähte zu bekommen, hab ich mir

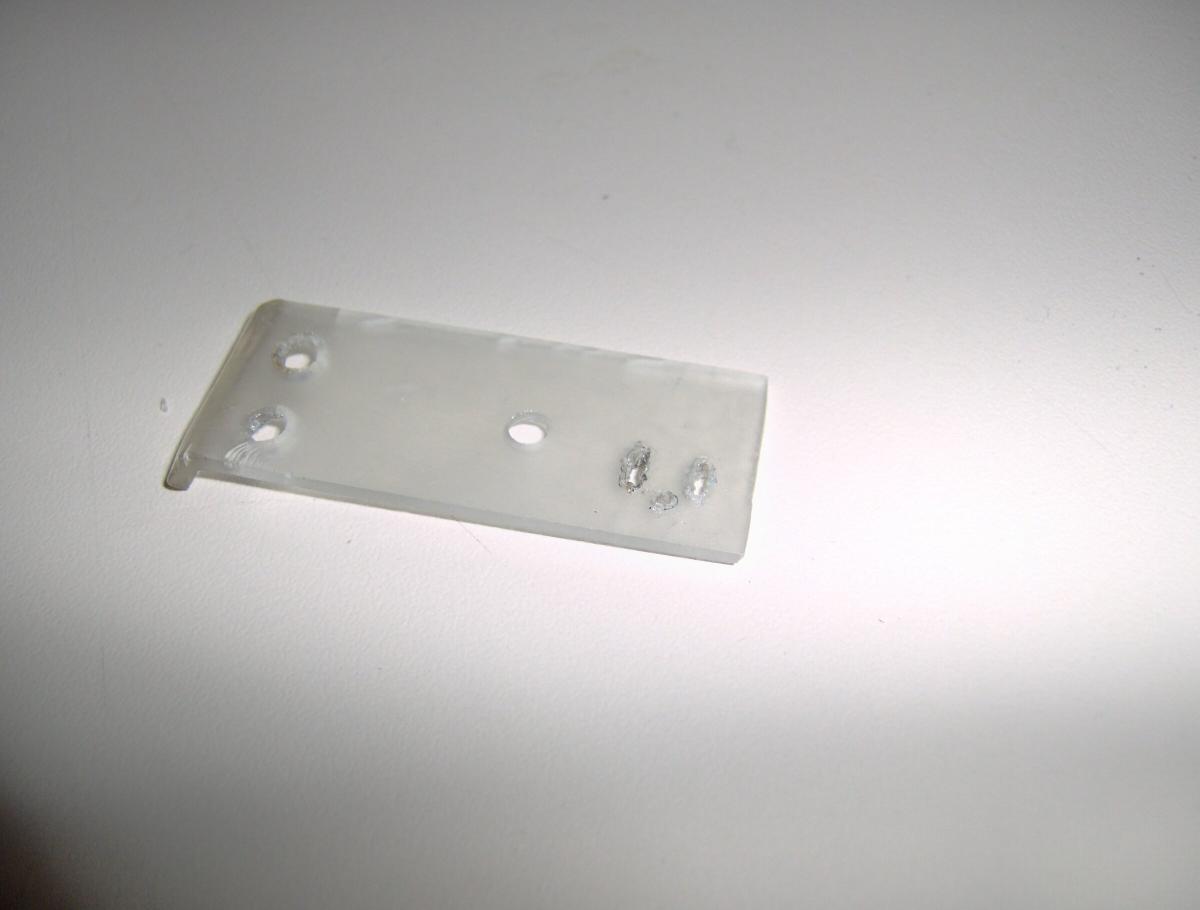

eine passende Buchse gekauft, und für diese 3 kleine Schlitze (rechts) in das abgebildete

Plexistücken gekokelt.

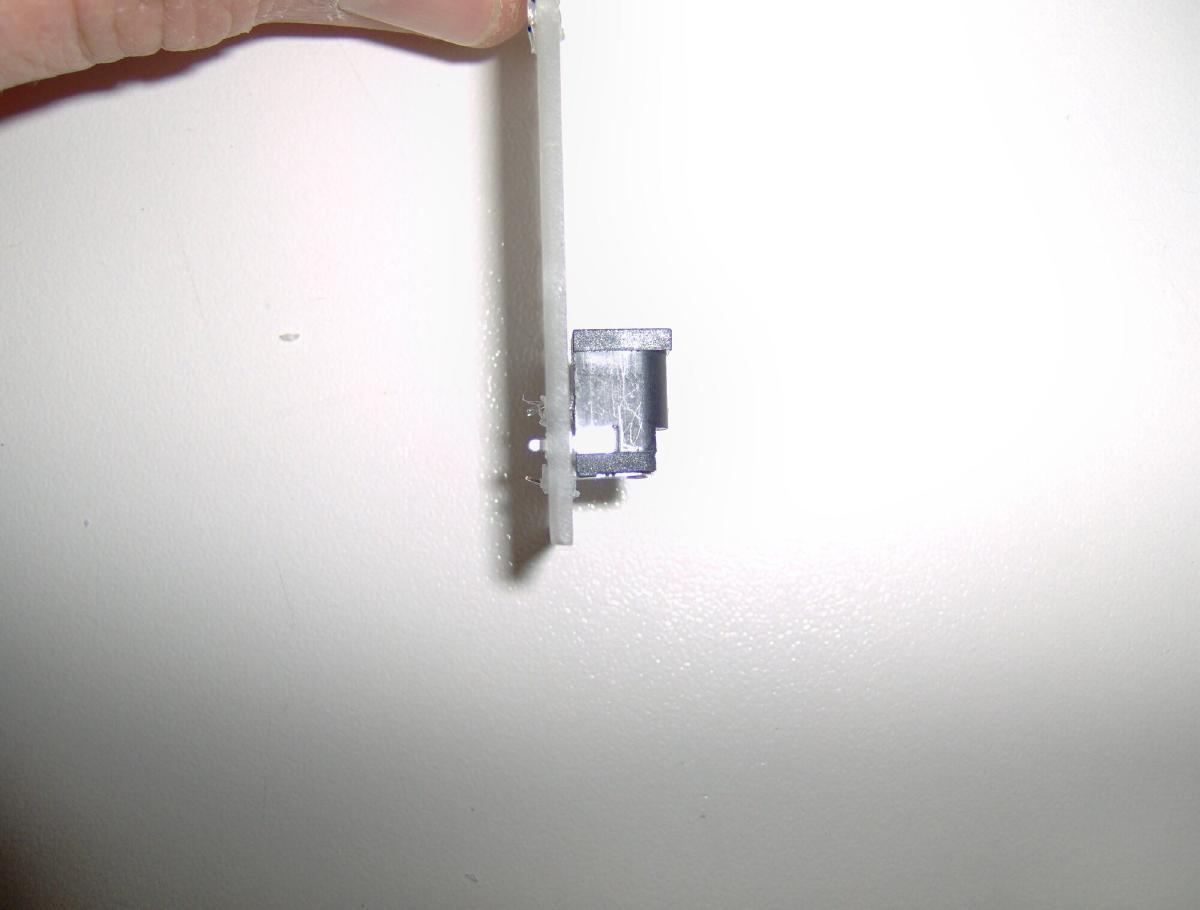

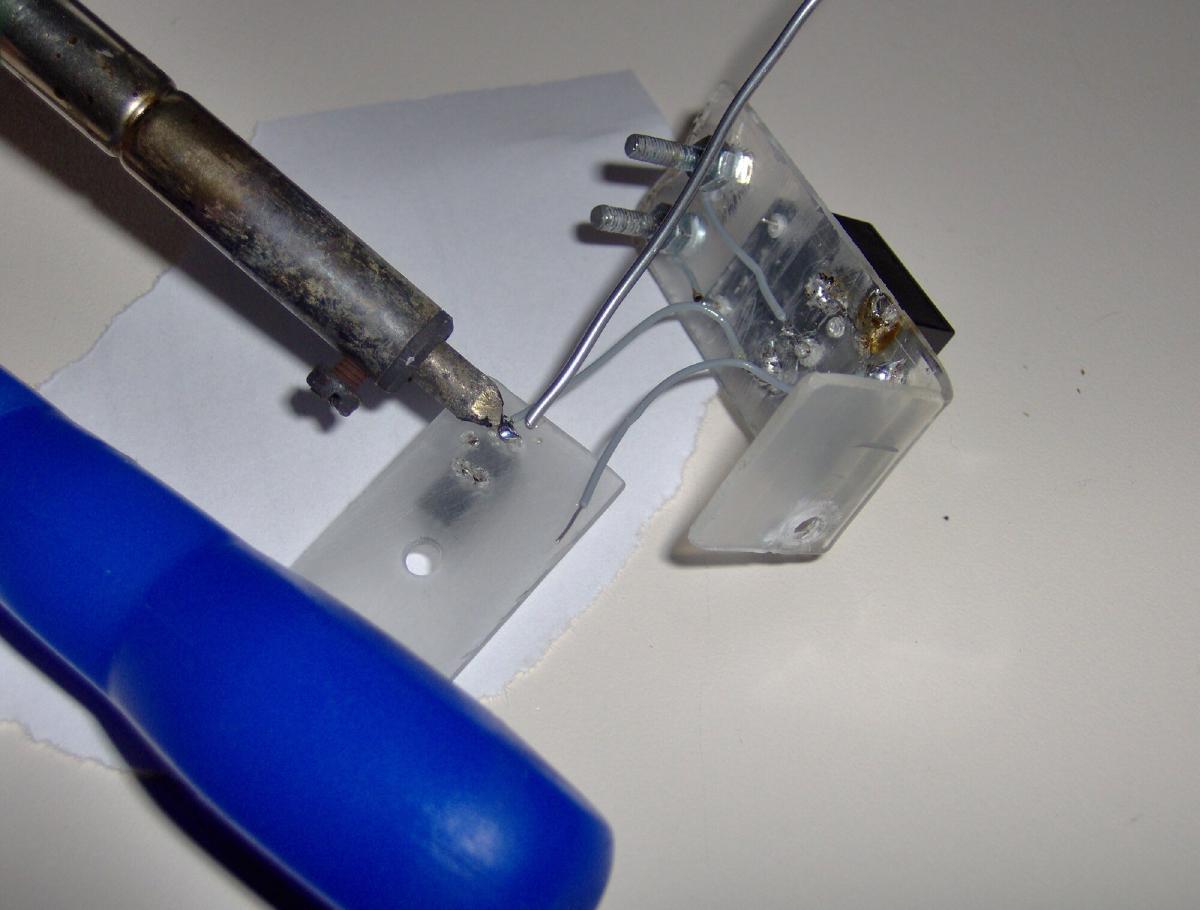

Passt gut herein. Dann den Haltepin umgebogen und an die anderen beiden …

… Kontakte die beiden Kabel gelötet.

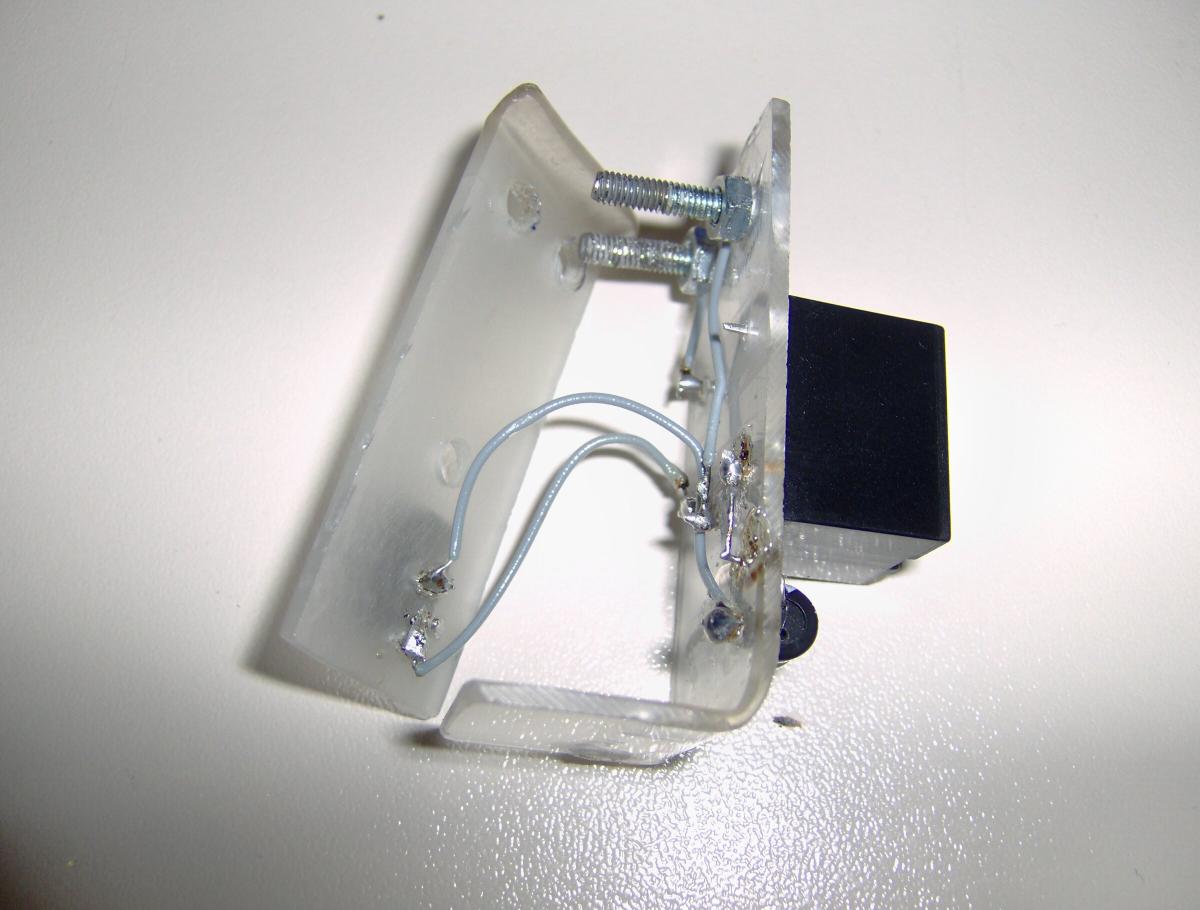

Zusammen siehts so aus.

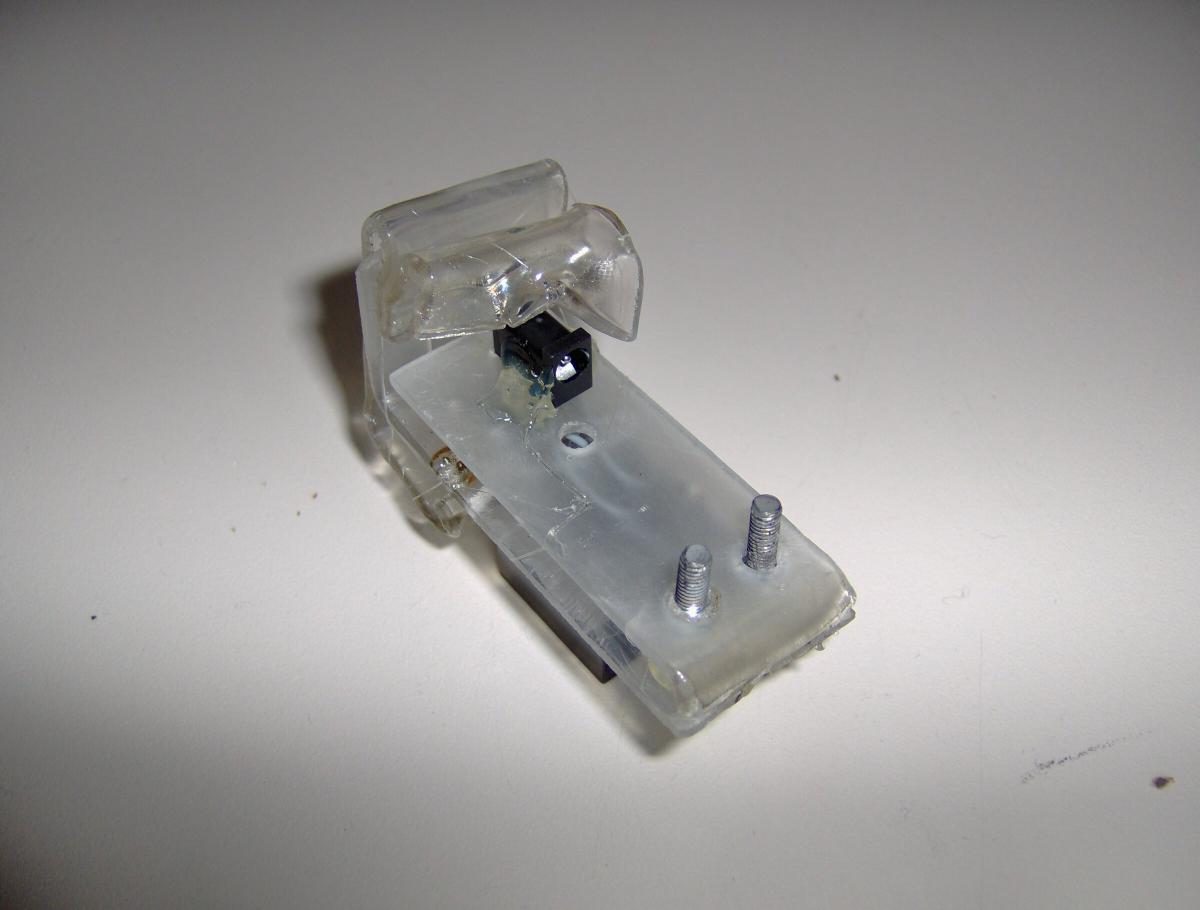

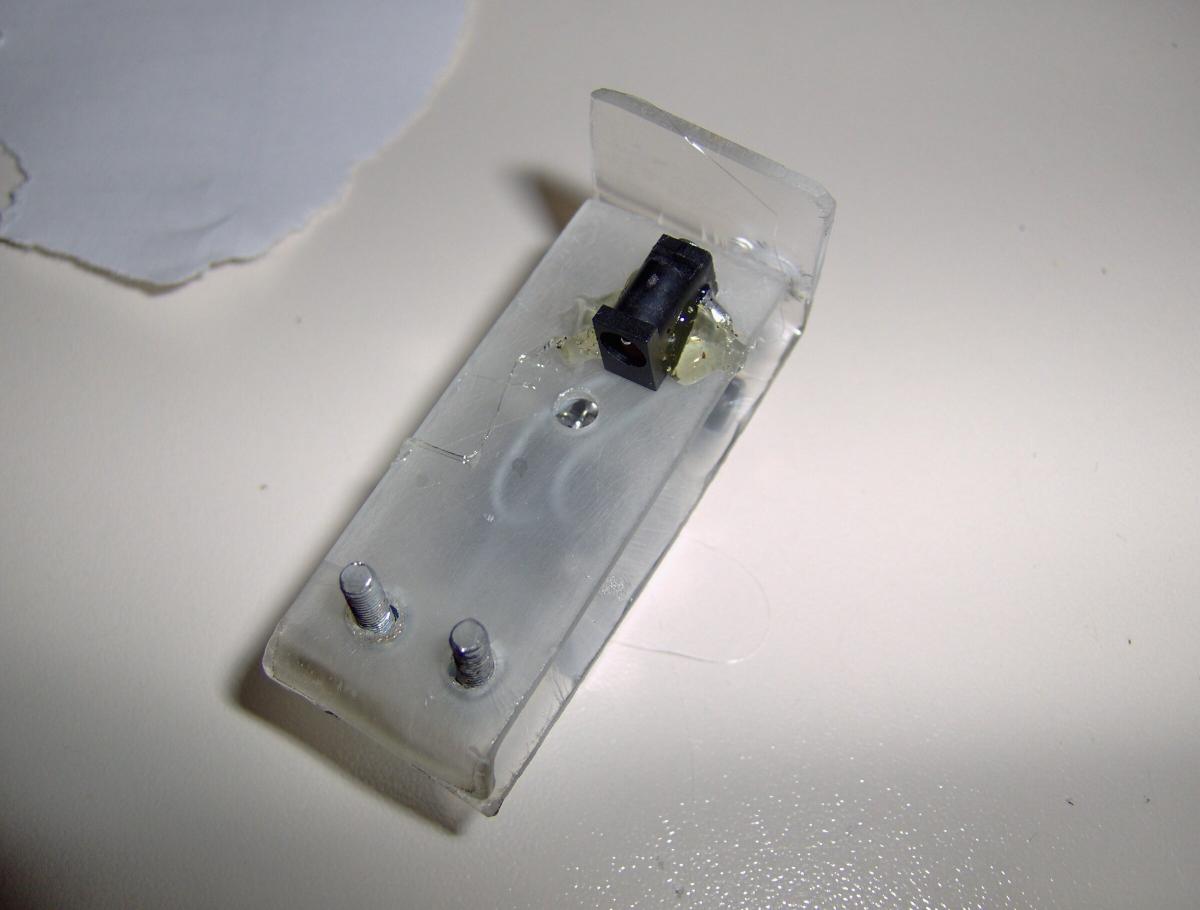

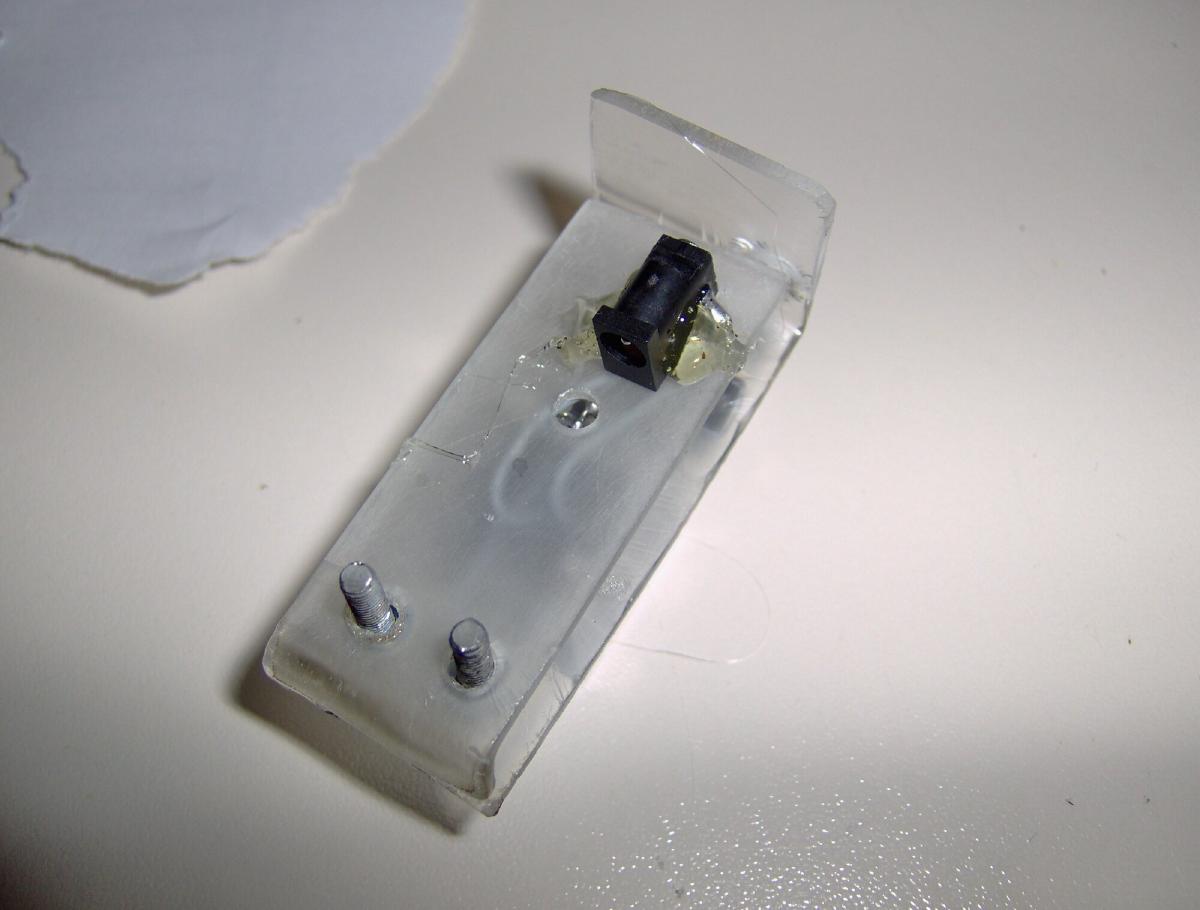

Zusammengesteckt und die Buchse mit Heißklebe zusätzlich befestigt.

Alle einzelteile wieder zusammengesteckt

Von unten. Das Kabel wird zwischen die beiden Schrauben geklemmt, an welche auch noch die

beiden zum Server führenden Krokoklemmen gesteckt werden.

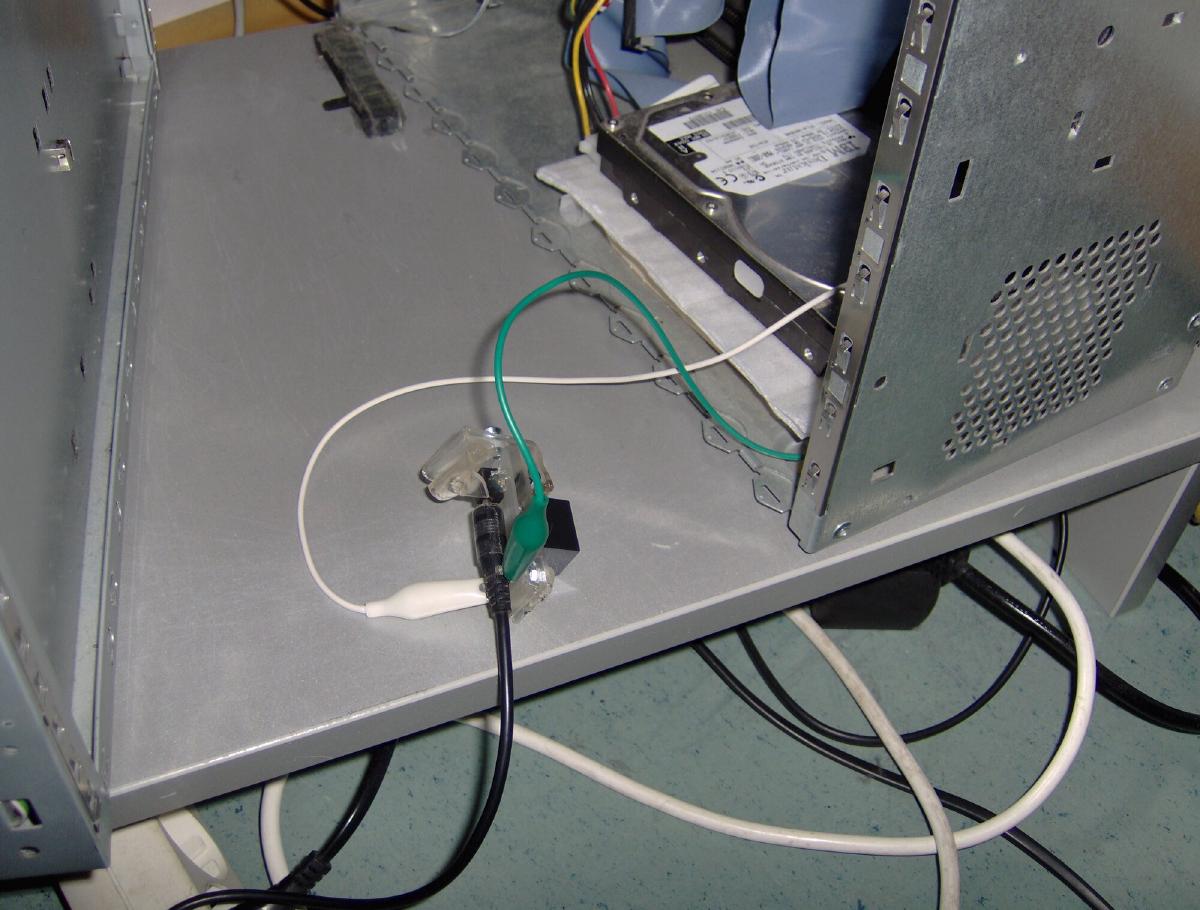

Alles eingesteckt, … Test … , funktioniert noch

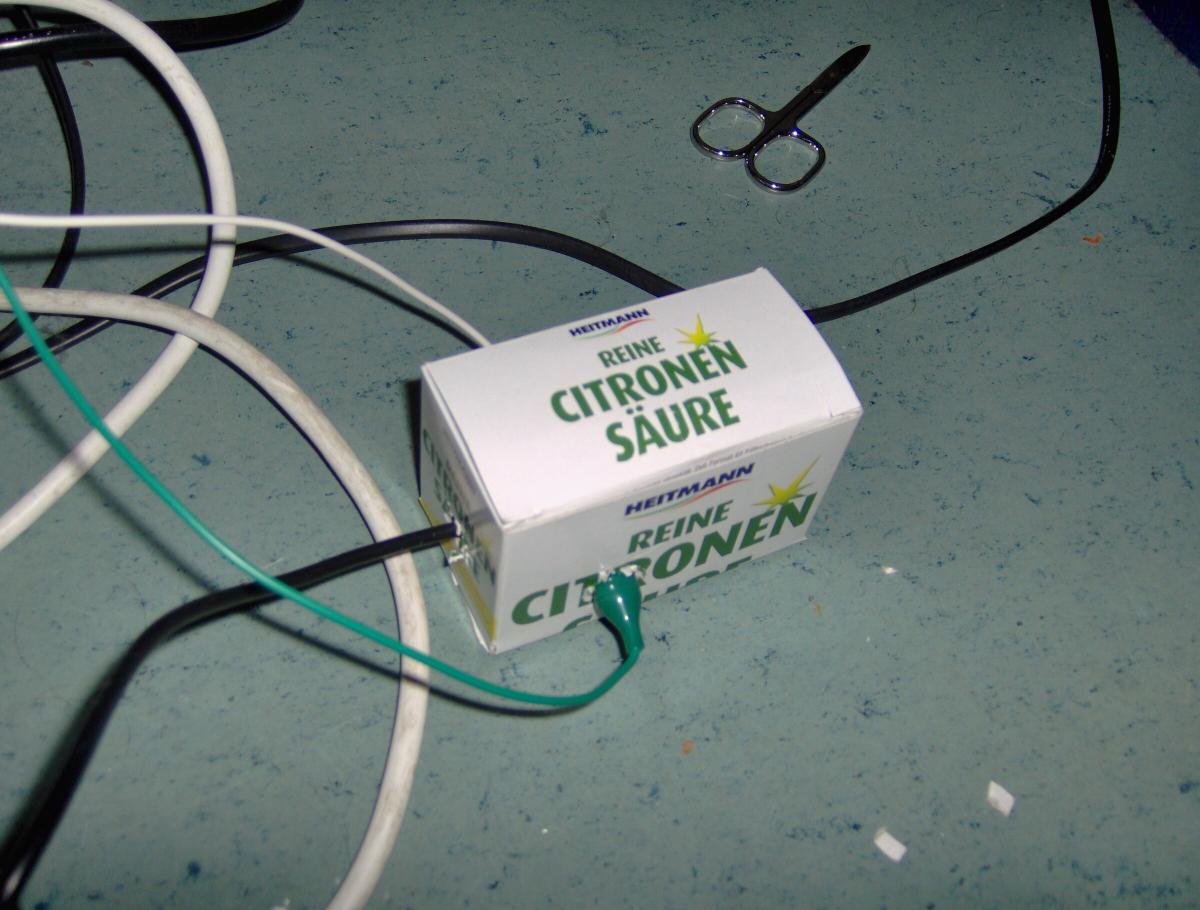

Und den Klumpen noch in nen Karton rein, damit die Kabel im Gehäuse nicht hängen bleiben.

Hier noch eine kleine Übersicht als Flash:
