Relais Power Schalter

Januar 2009

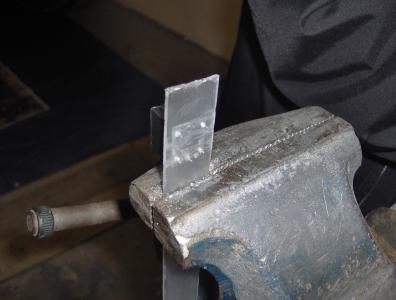

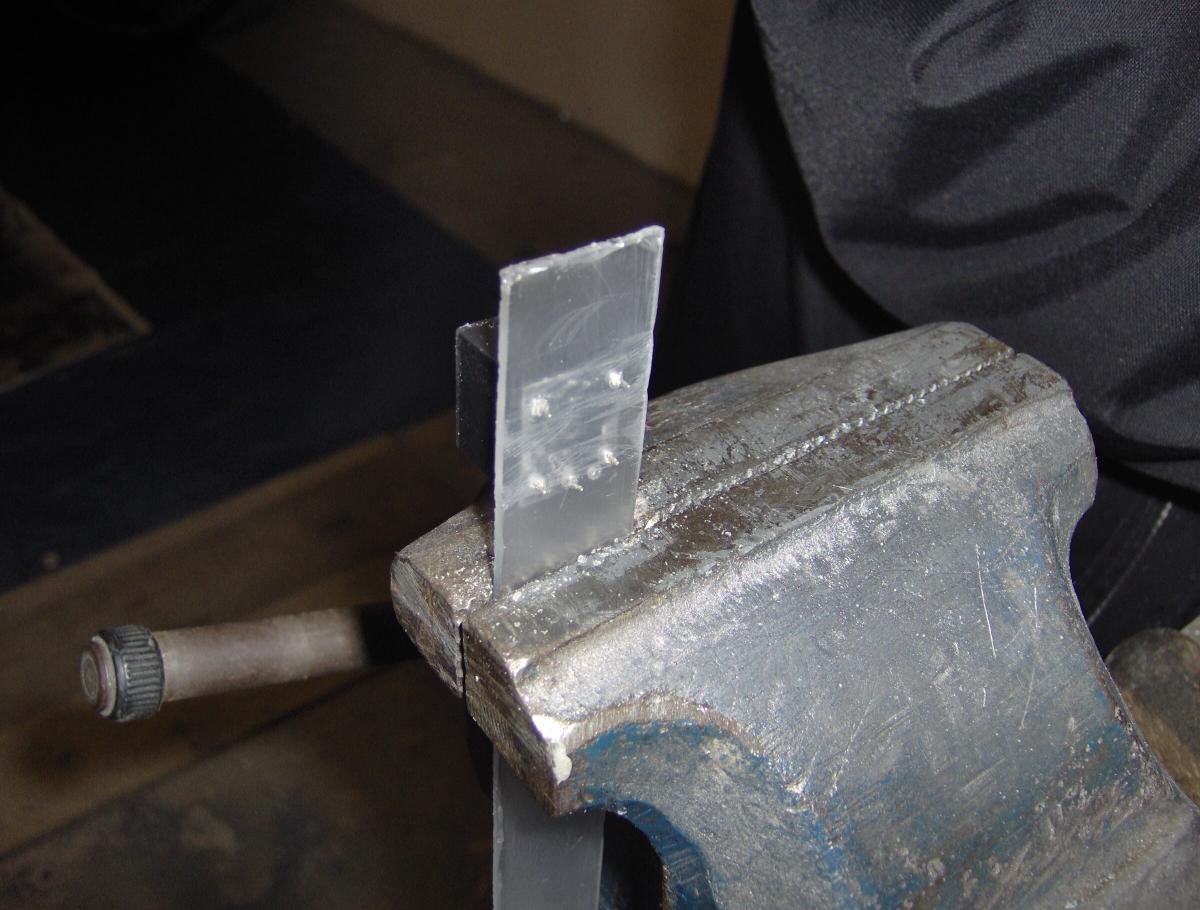

Das Selbe von der anderen Seite.

Durch das Anlöten von Drähten hält die Relais auch später fest.

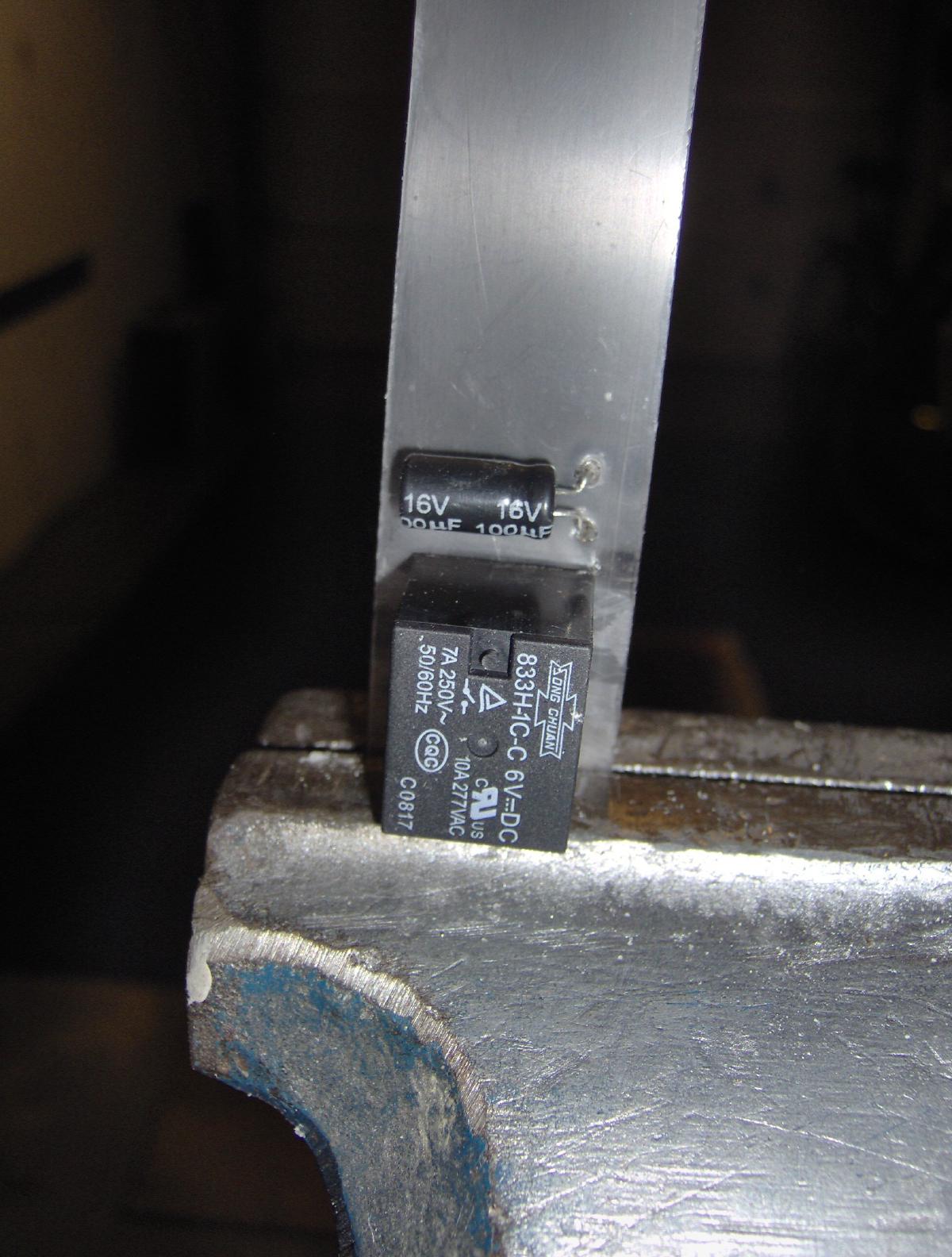

Der Kondensator hat seinen Platz etwas darüber gefunden.

Er wird ebenso wie die Relais befestigt.

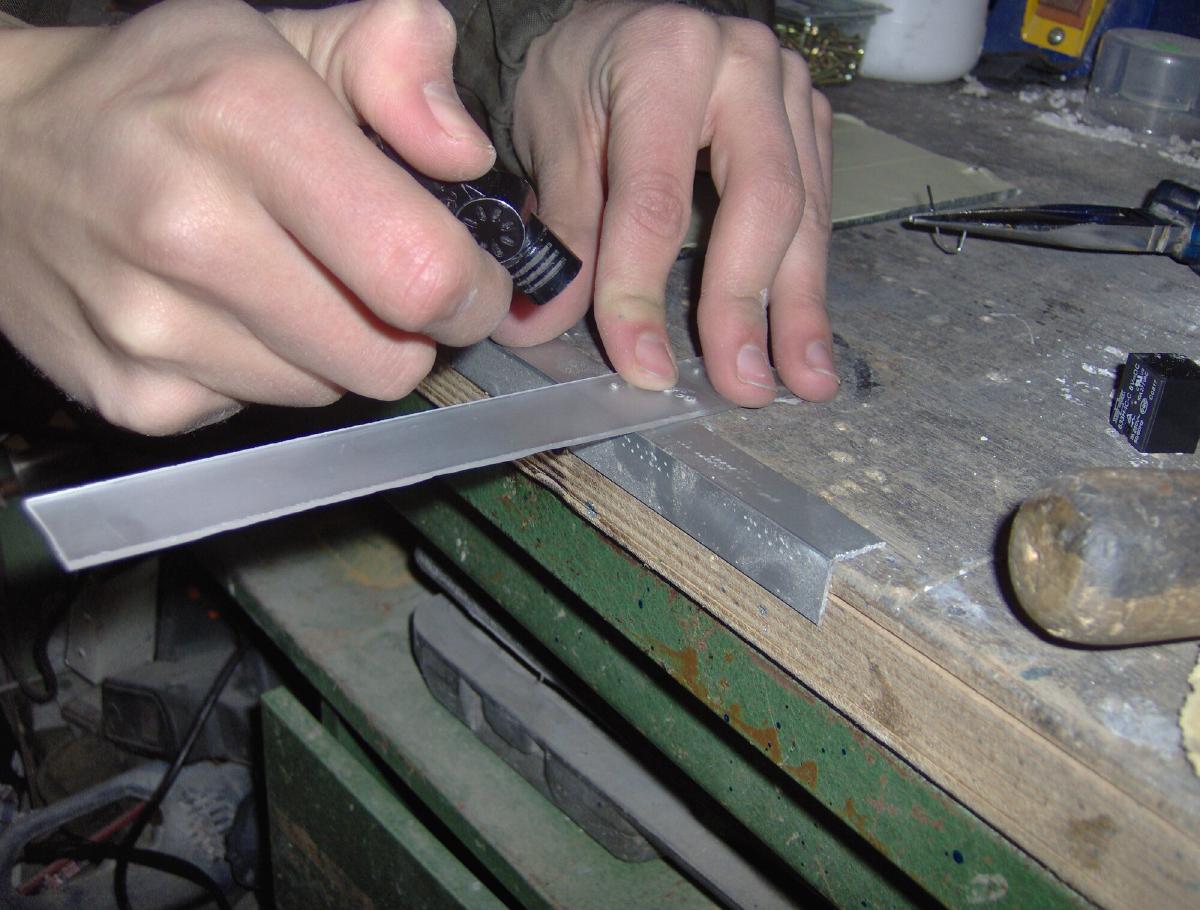

Damit das ganze nicht nur auf einer Flachen Plexiglasstange liegt

und so die Lötkontakte das Metall vom PC Gehäuse berühren,

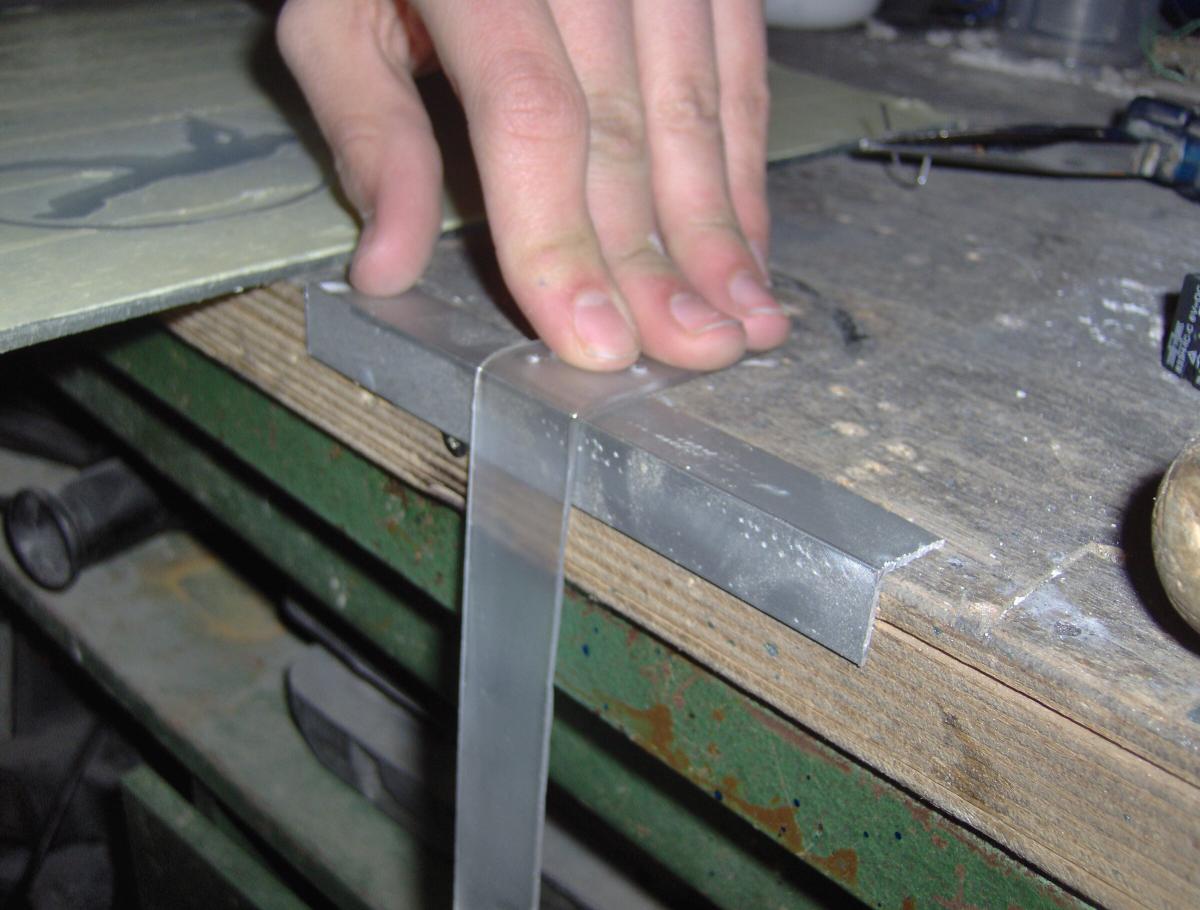

hab ich das Plexiglas mit einem Gasbrenner umgebogen um ein eigenes, schützendes Gehäuse zu bauen.

Fertig umgebogen

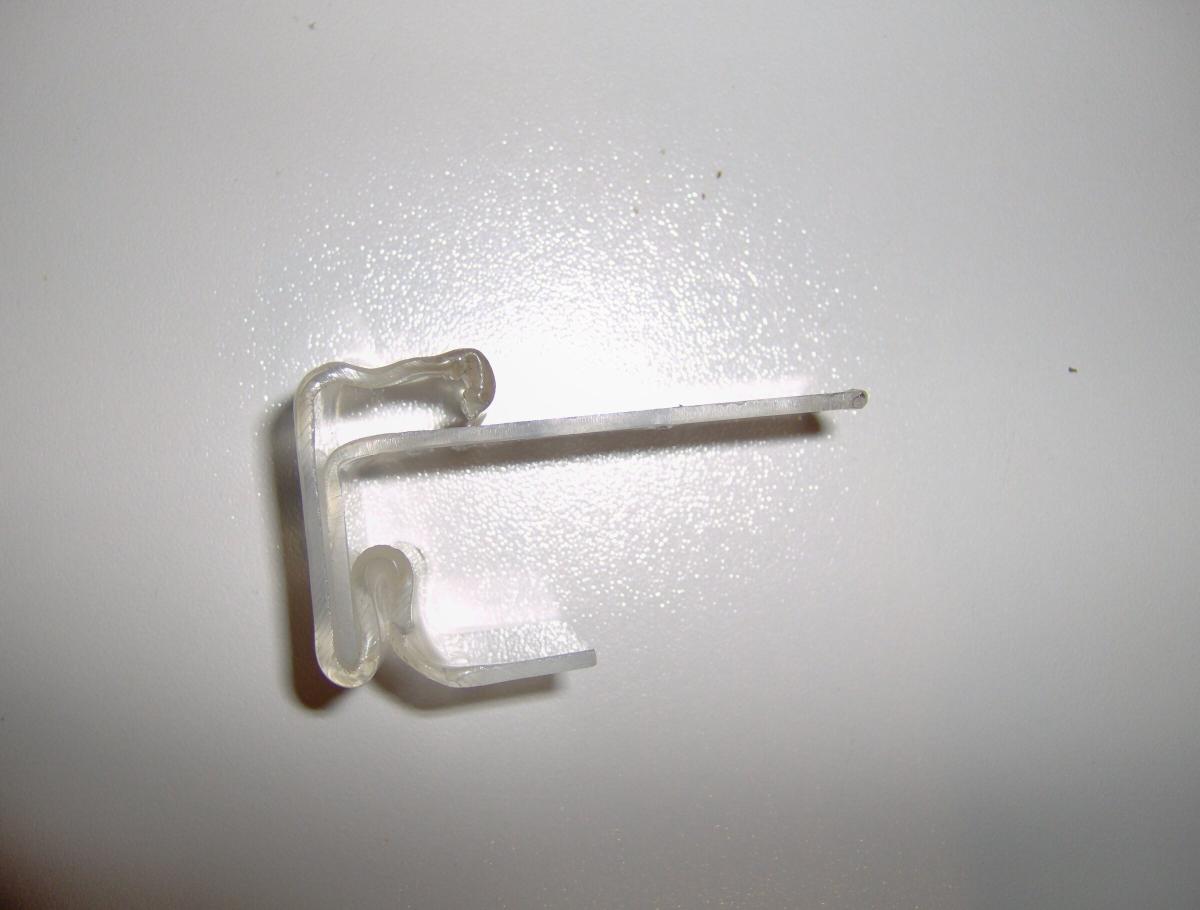

Die übrige hälfte der Plexiglasstange hab ich abgesägt

und so umgebogen, das man beide Teile zusammenschieben kann.

Damit sie auch zusammenhalten, wird noch eine kleine Schraube durch beide Teile hindurchgeschmolzen.

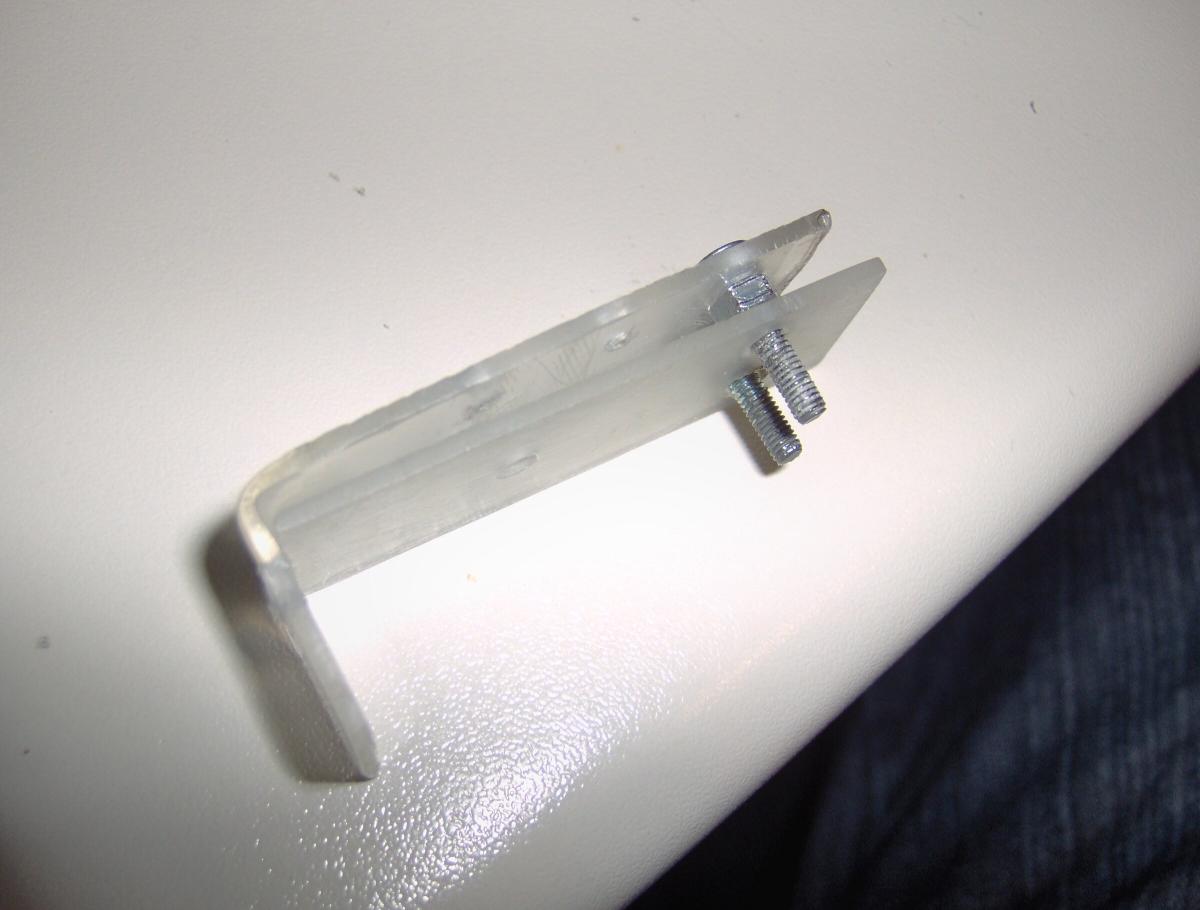

Die Kontakte, die später mit den Kontakten des Power Schalters am Servers verbunden werden,

werden über eine Kroko-Klemme an diesen beiden Schrauben befestigt.

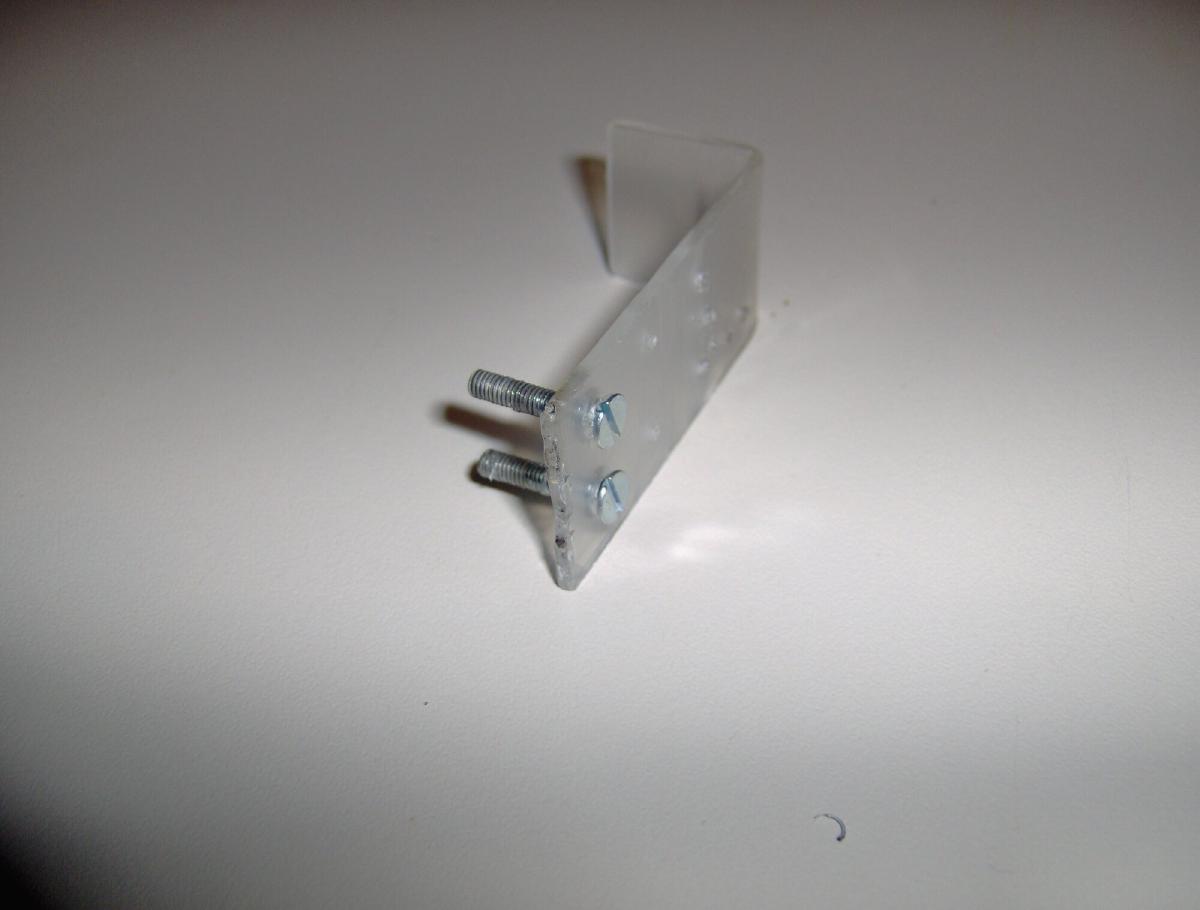

Die Schrauben habe ich mit dem Gasbrenner erhitzt und in das Plexiglas eingeschmolzen.

Eine weitere Plexiglas Platte mit Zwei Löchern wird darüber geschoben, um

Kurzschlüsse zu vermeiden.

In der Mitte befindet sich ein Loch durch das später zwei Kabel kommen,

Die mit dem Trafo verbunden werden.
