Verwendung des Druckerports (LPT)
April 2009
Eines guten Tages fand ich im Internet eine Anleitung, wie man per Druckerport
über eine Relais eine Lampe ein/aus schalten kann.
Hab mich dann mal in das Thema eingelesen und in die Löcher eines Druckerkabels
An bestimmte Stellen LED´s reingesteckt. Über die Programmiersprache Profan
war es sehr leicht, kleine Testprogramme zu schreiben.
Damit ich nun leichter die LED´s oder auch andere Sachen anschließen kann, hab
ich mich dazu überwunden, die 5 Ein- und 8 Ausgänge (+ einige Massen) auf einer Platine mit Schraubklemmen zu verbinden.
Damit kann ich später noch andere Sachen als LED´s ansteuern (z.b. Lampen, Geräte ein/ausschalten …)
Meine Lichtsteuerung läuft bereits damit.
So nun die Bilder

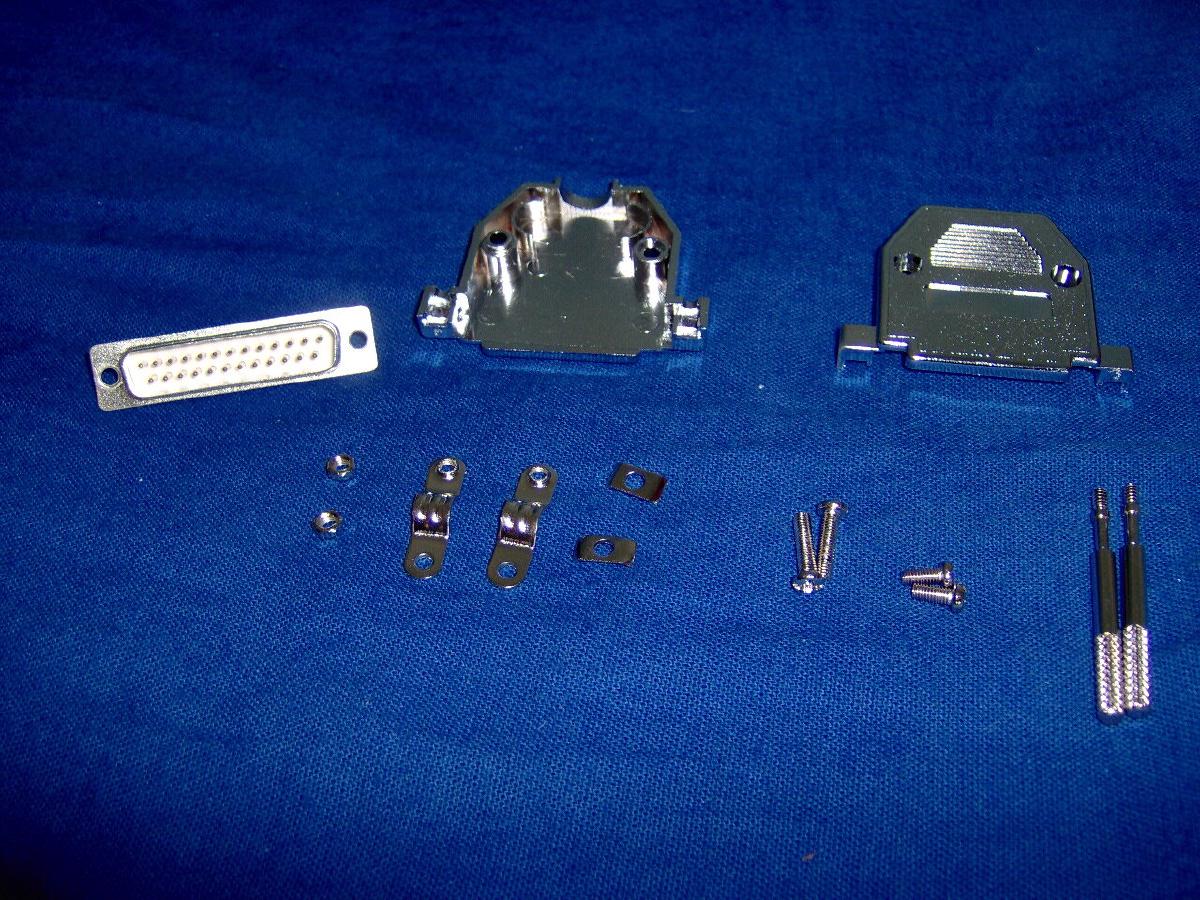

Die Einzelteile des LPT Steckers+Gehäuse

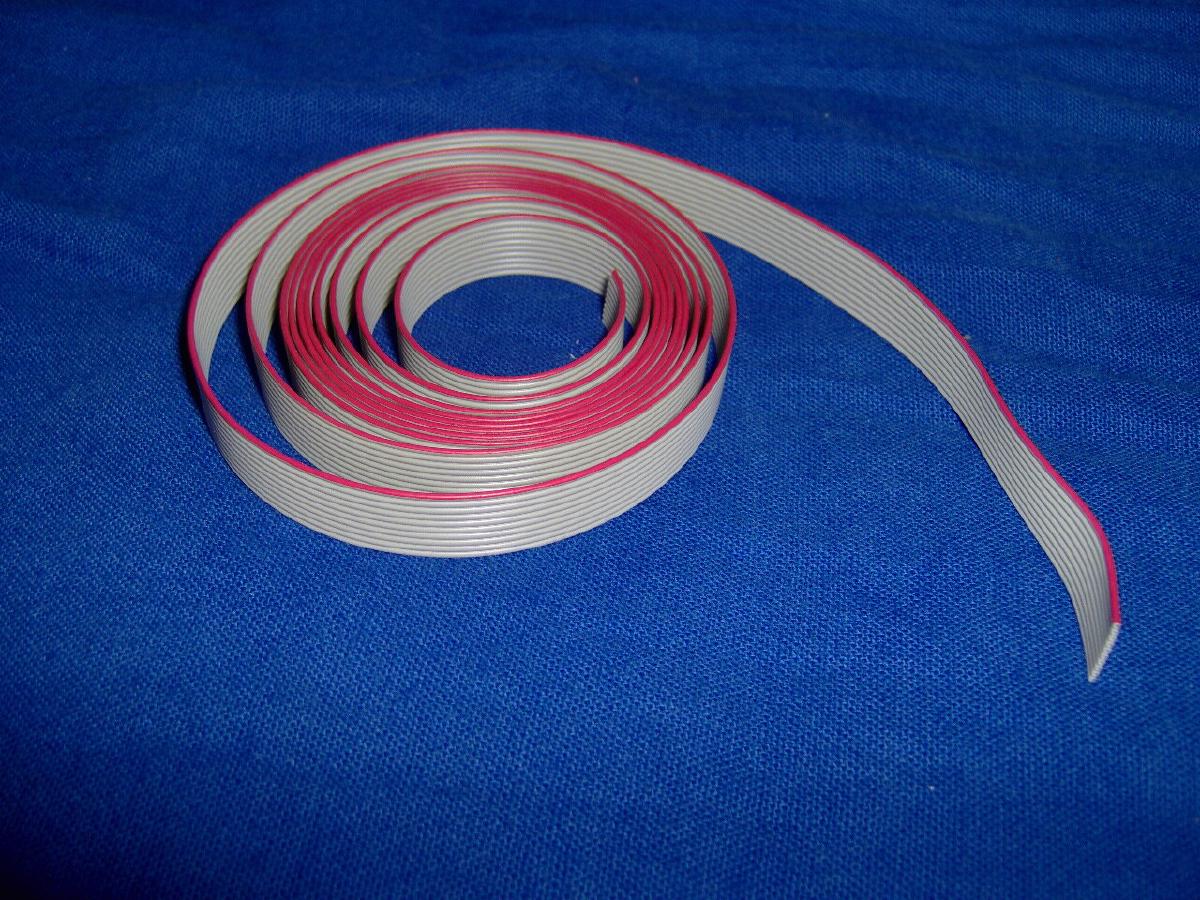

Ein bisschen Flachbandkabel.

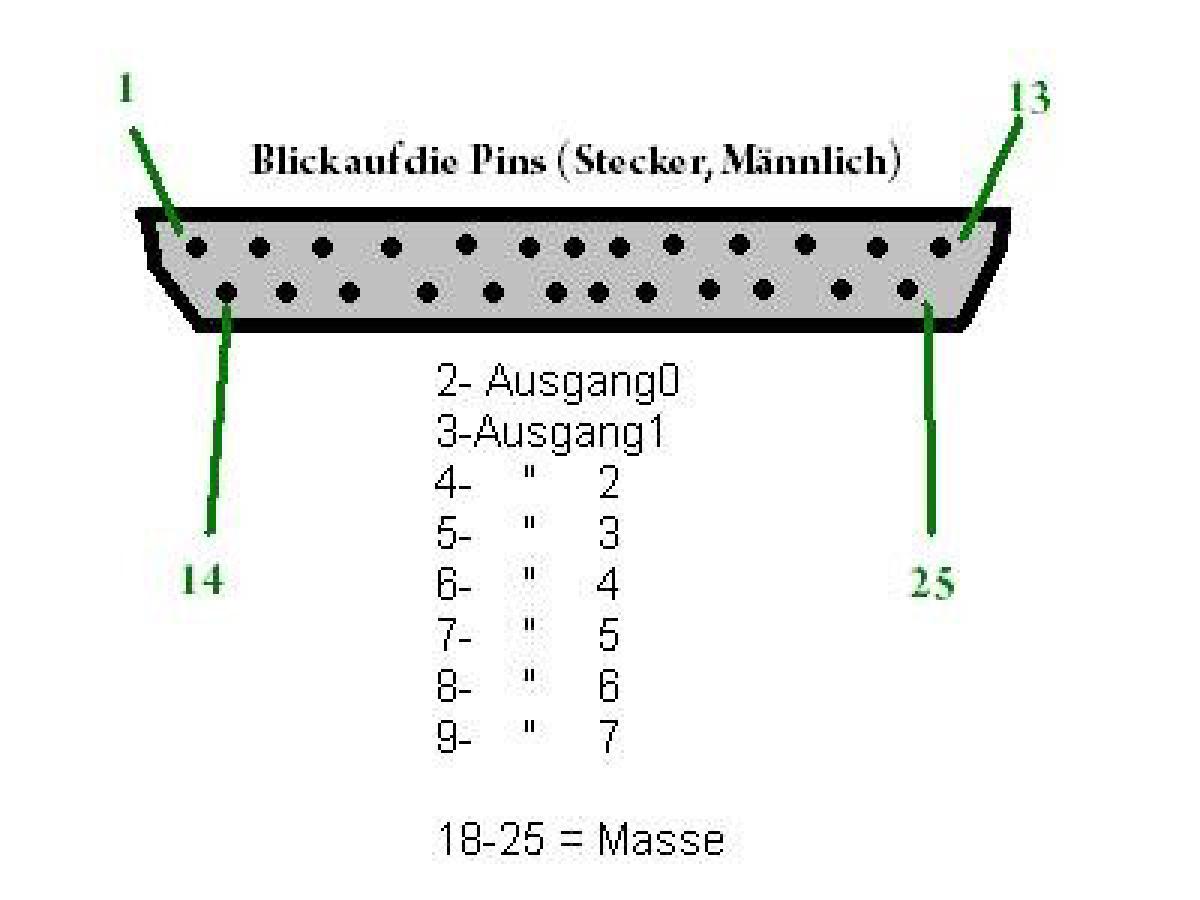

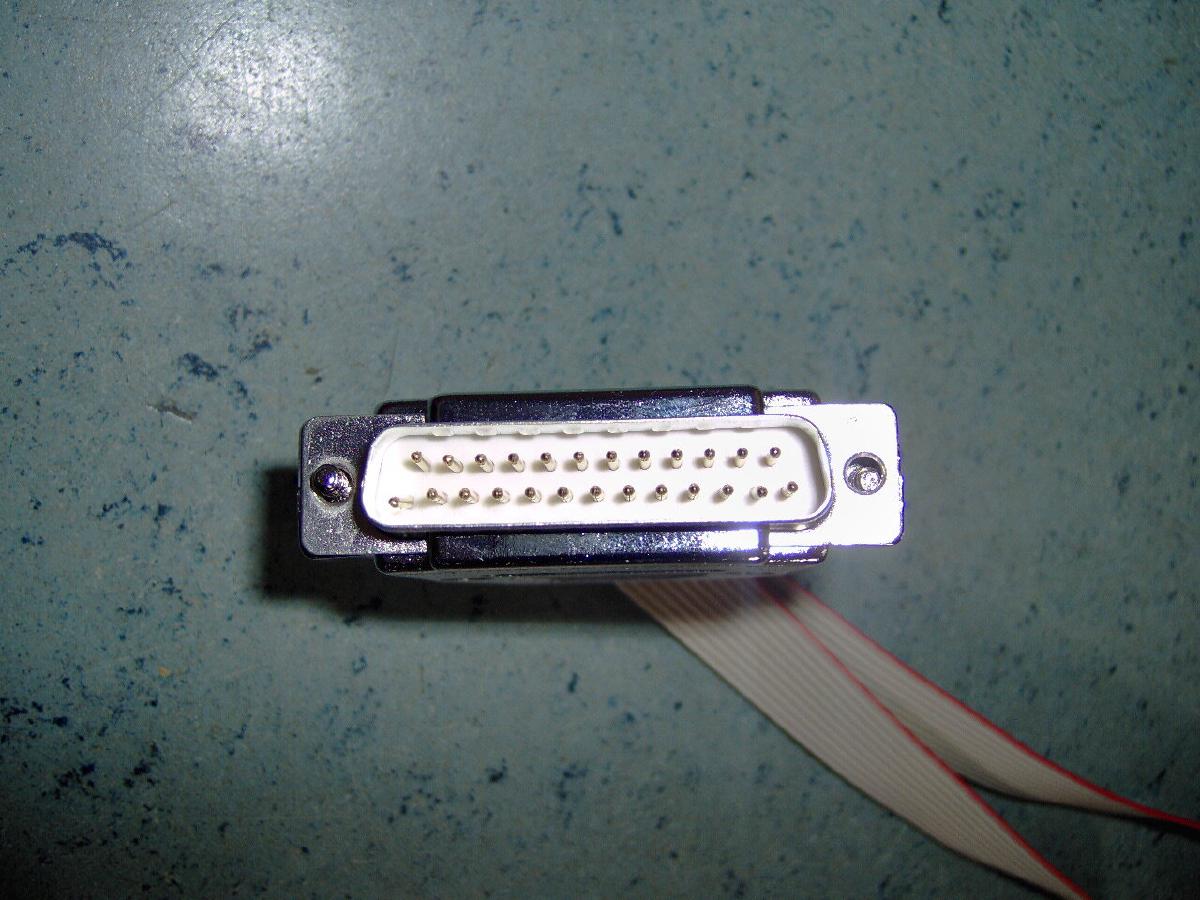

Dann das Kabel entsprechend der Pinbelegung angelötet.

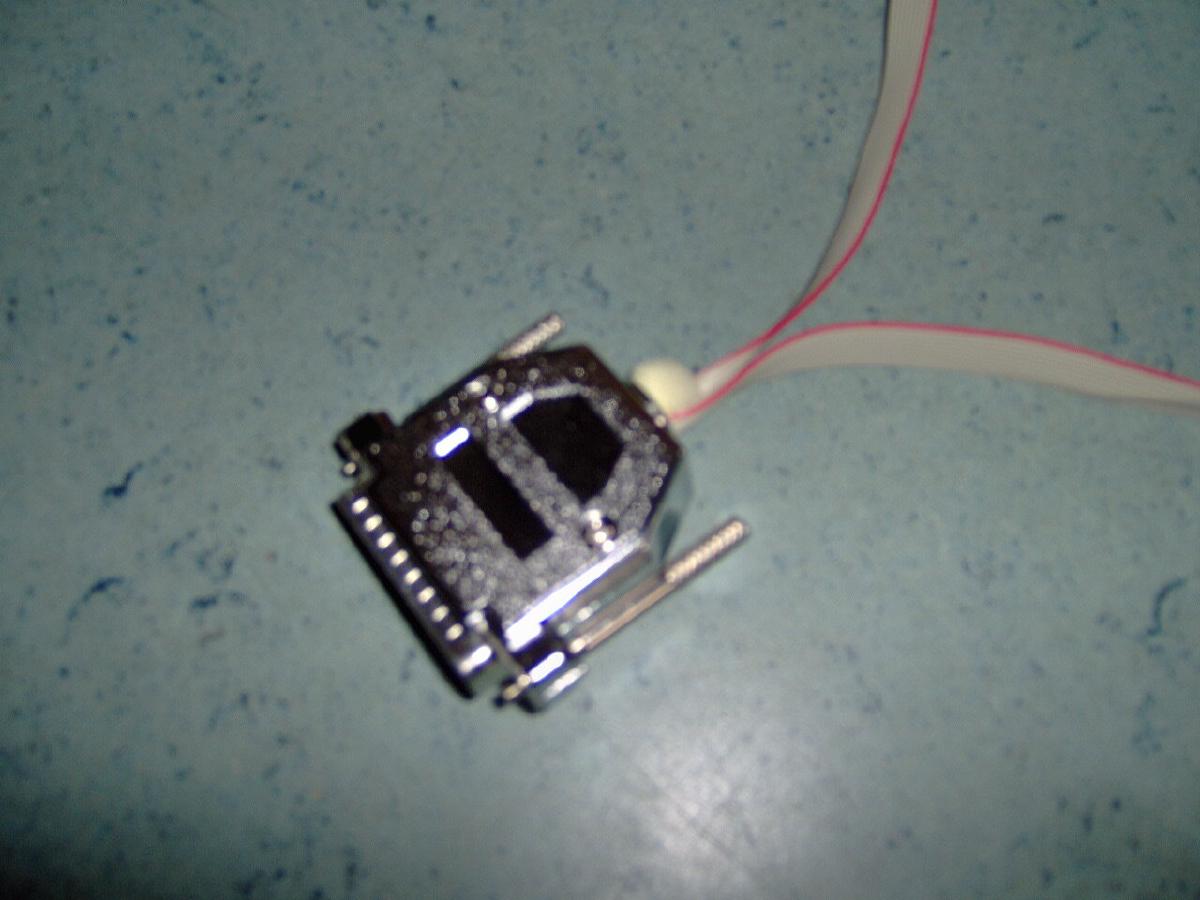

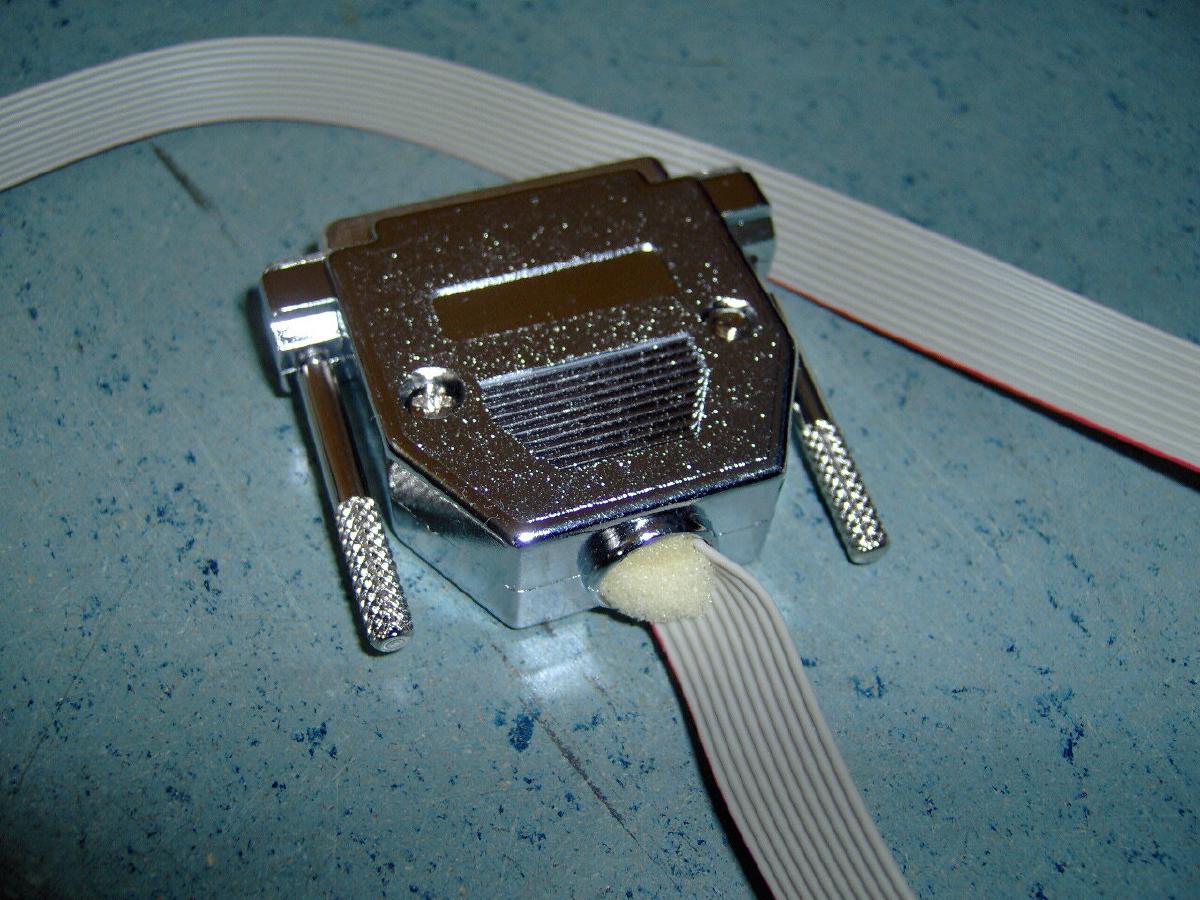

Noch ein Zweites Kabel, das erste für die 8 ausgänge +masse, das andere für die 5 eingänge +masse
Soweit so gut

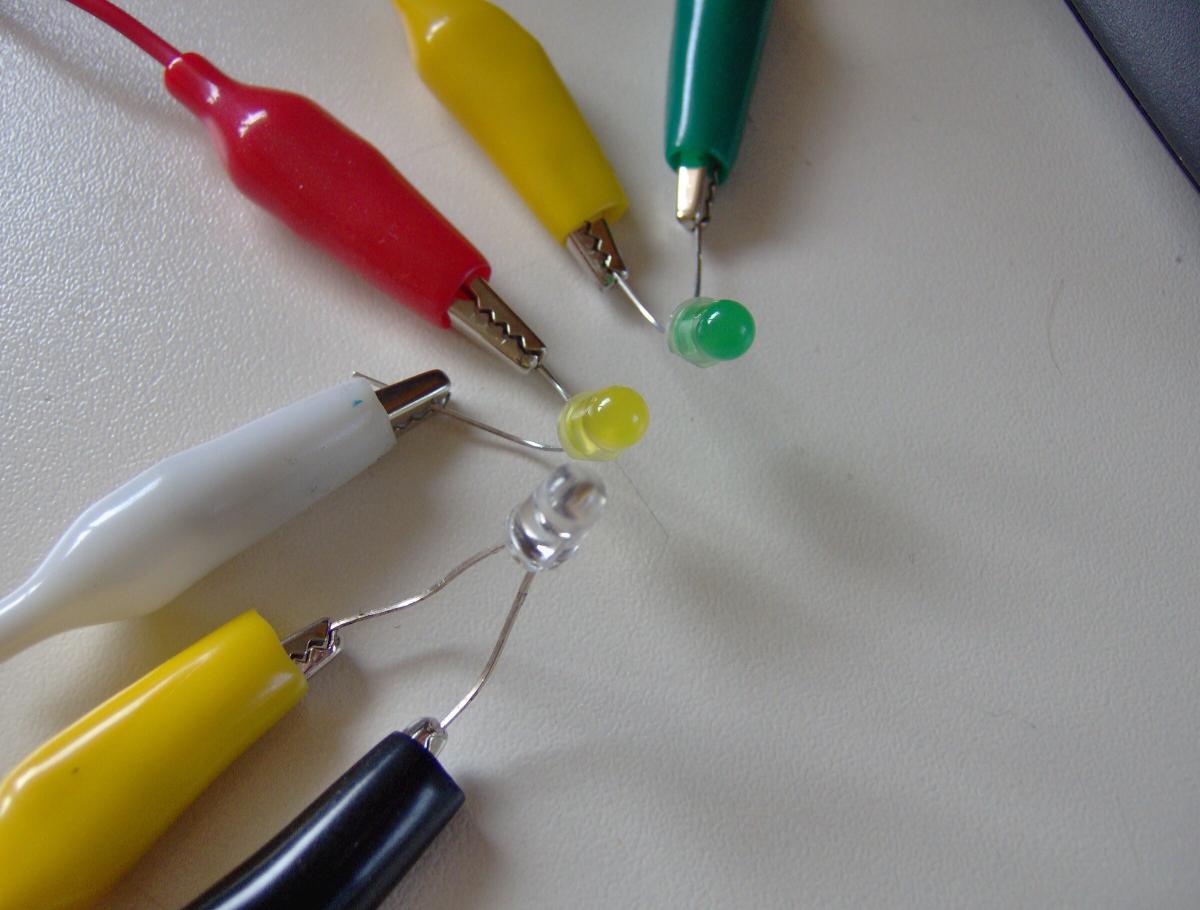

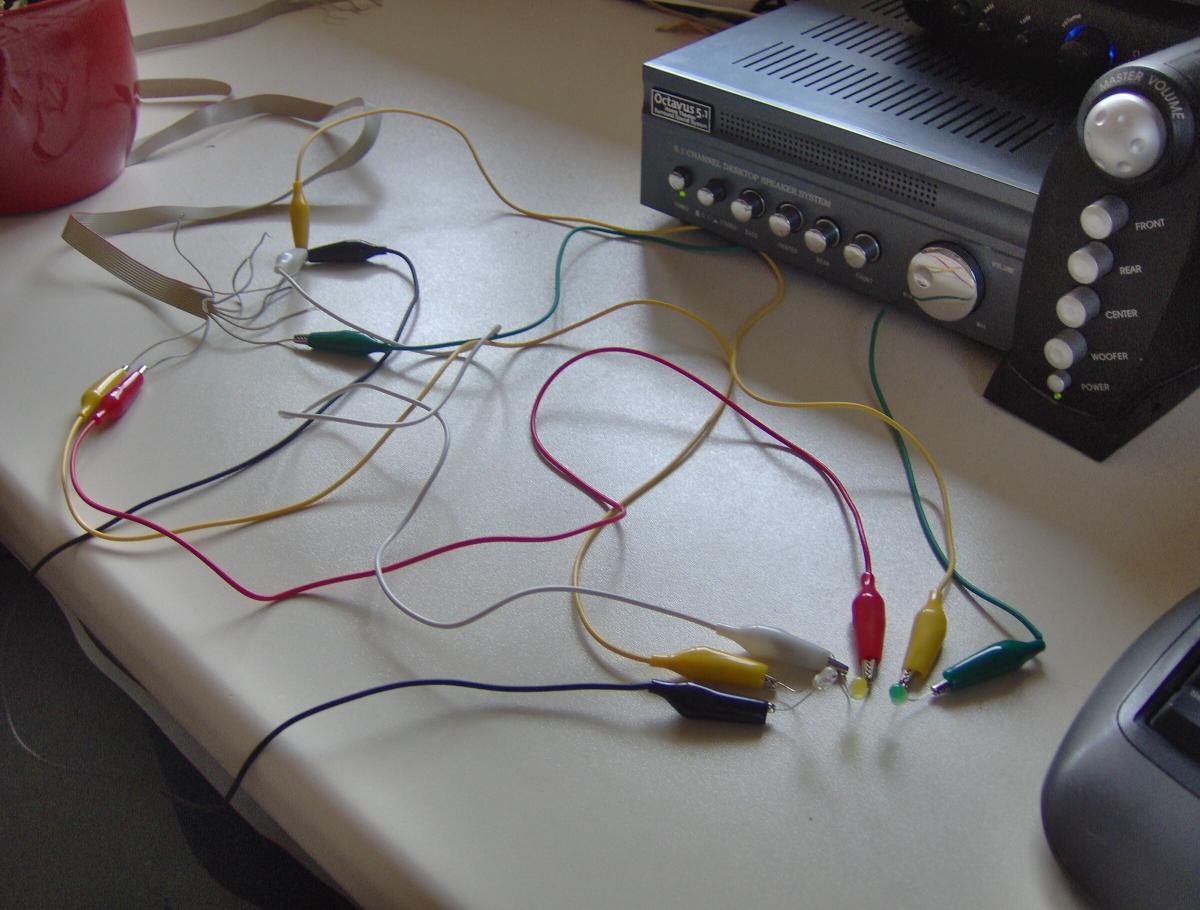

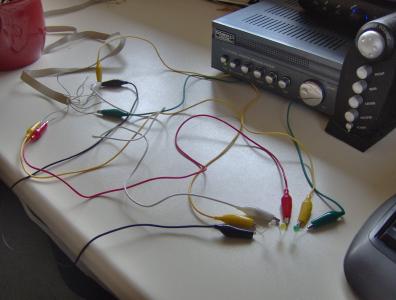

Dann an die Enden des Flachbandkabels n paar Krokoklemmen mit LED´s dran und testen.
Funktionierte auch hervorragend.
Wer ein Programm zum Testen braucht, bitte Mailen.

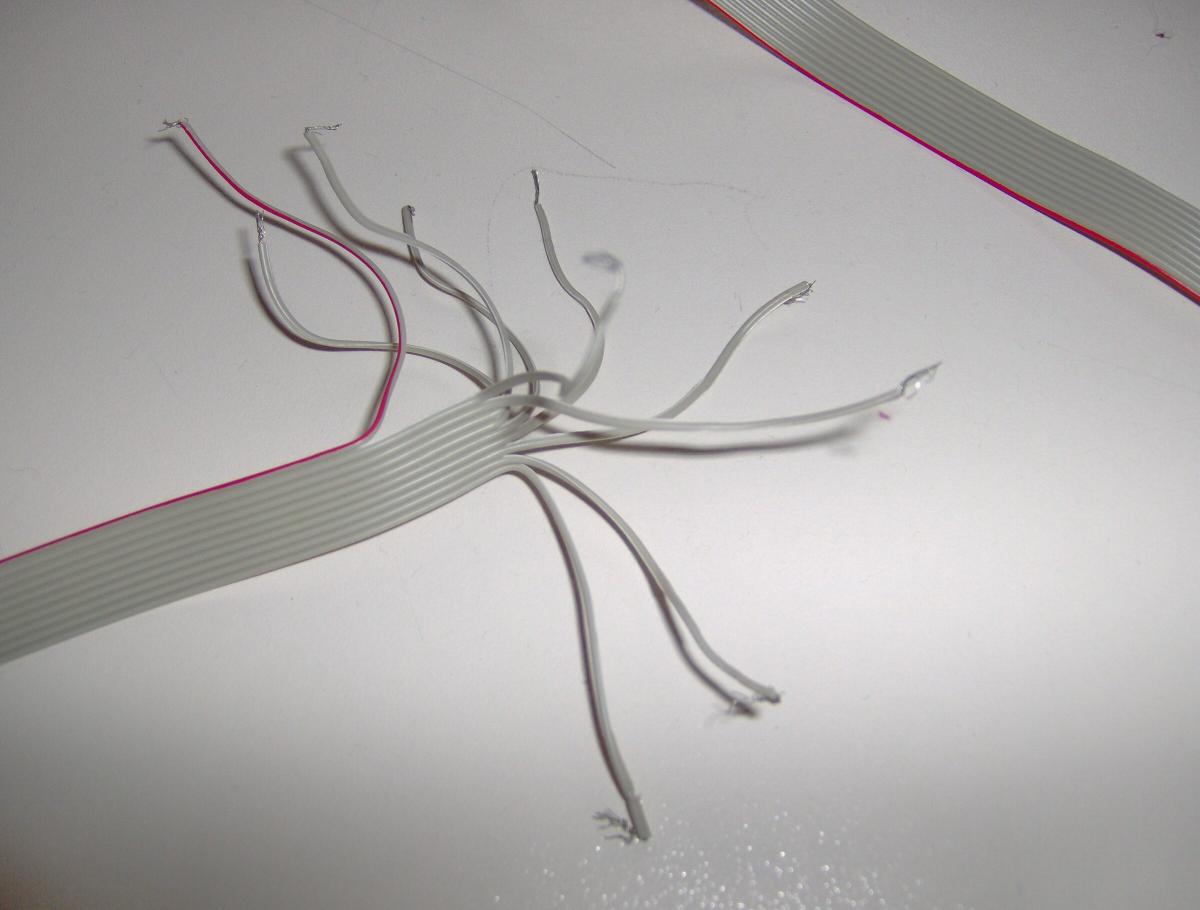

So sahen die Enden dann aus. Ein kurzschluss von bestimmten Kontakten
kann tötlich fürs Mainboard, bzw die Druckerkarte enden.

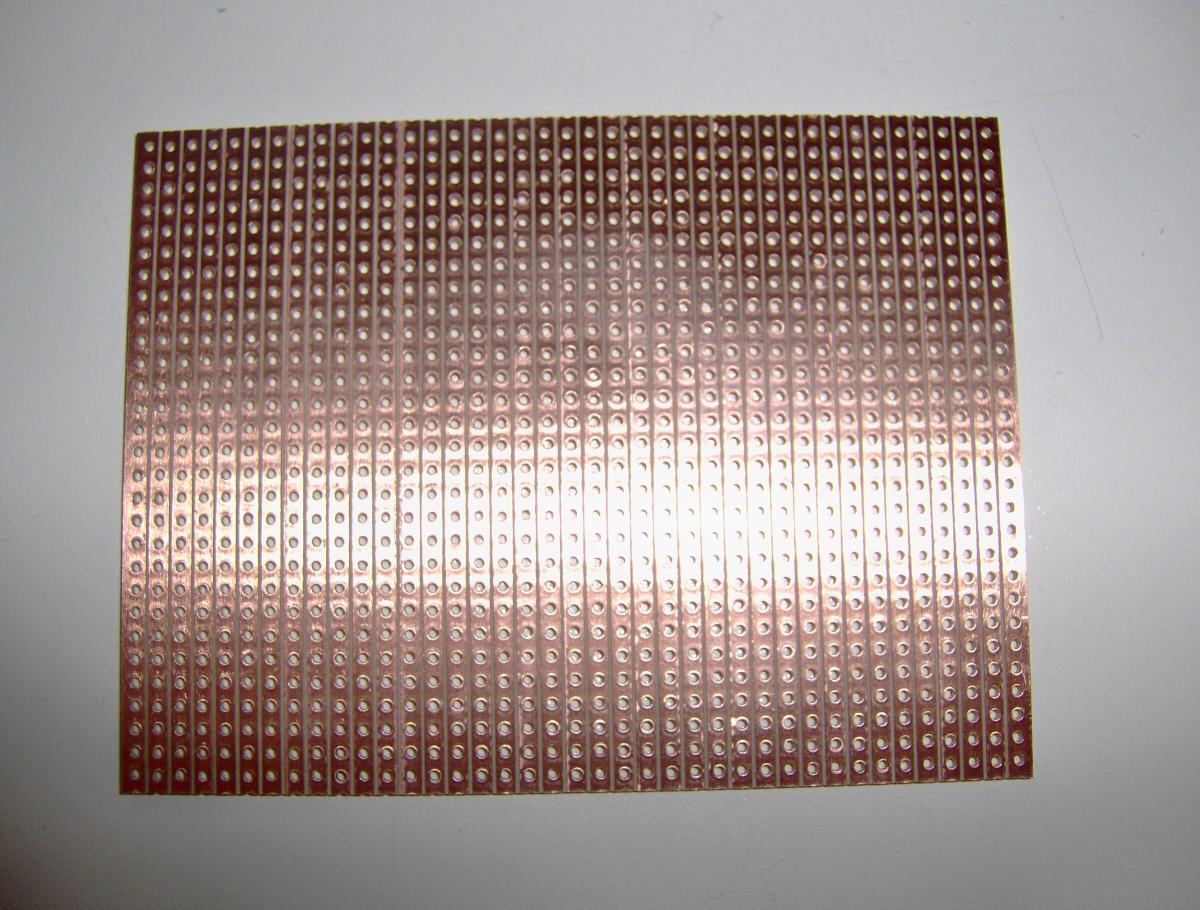

Auf diese Platine wird das alles gelötet

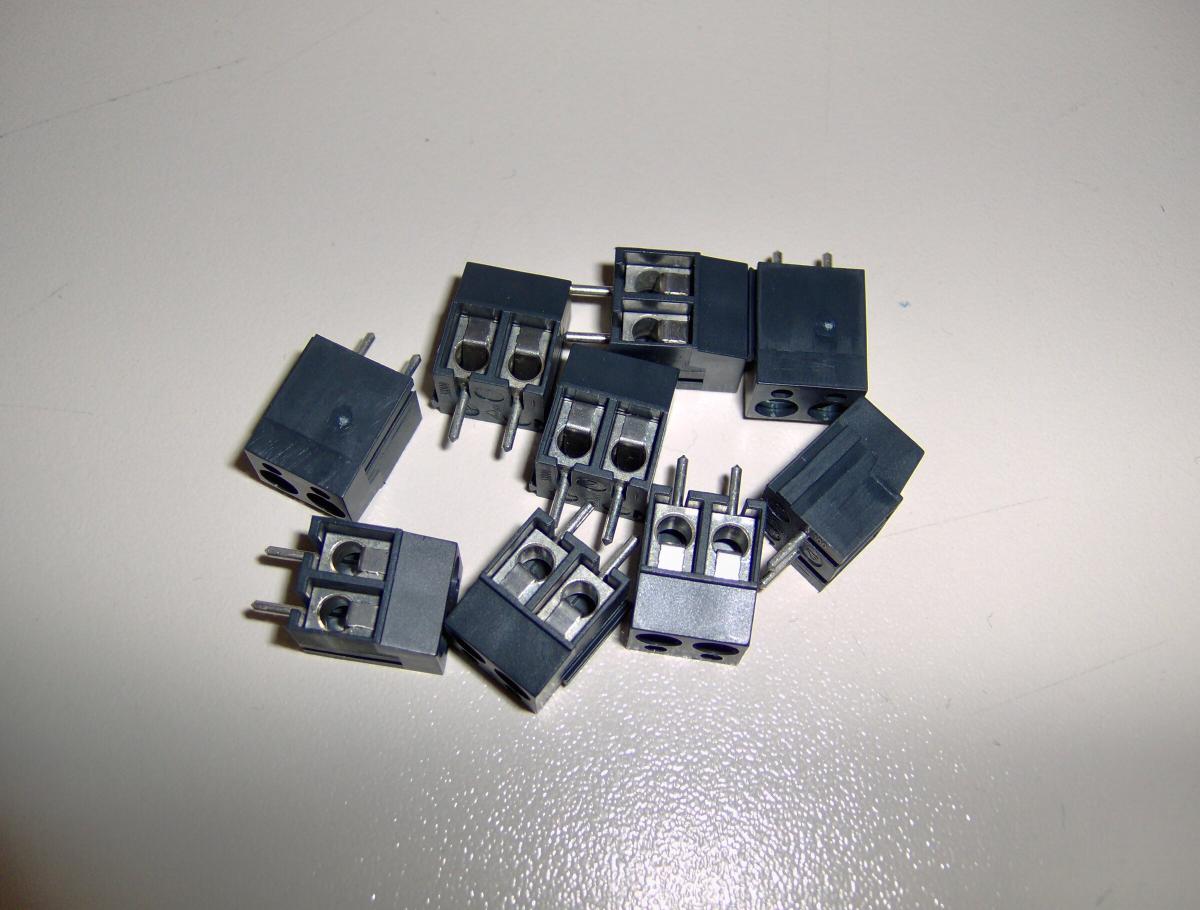

Hier die Drehklemmen zum Löten. Insgesamt verwende ich 18 pins (5ein + 8ausgänge + rest masse)

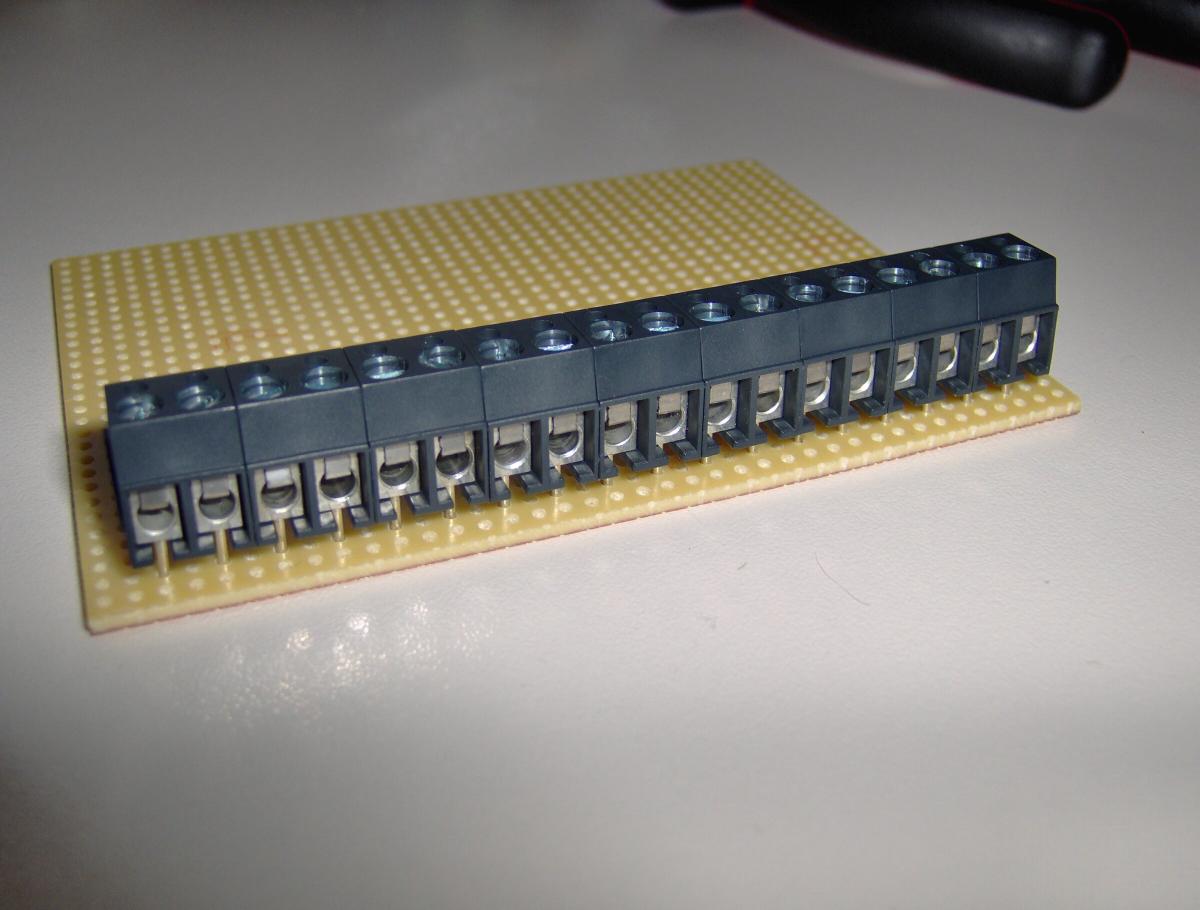

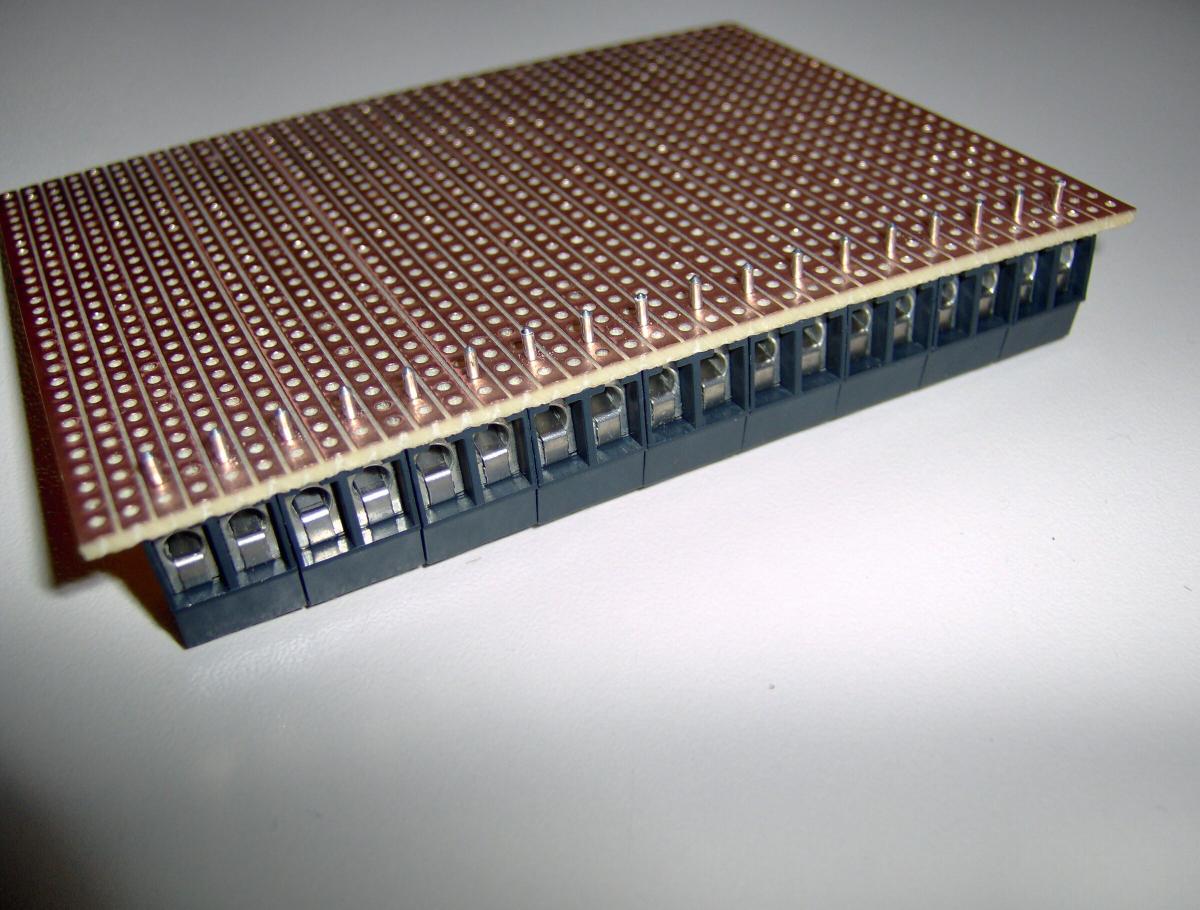

Alle Klemmen zusammengesteckt und in die Löcher gesteckt.

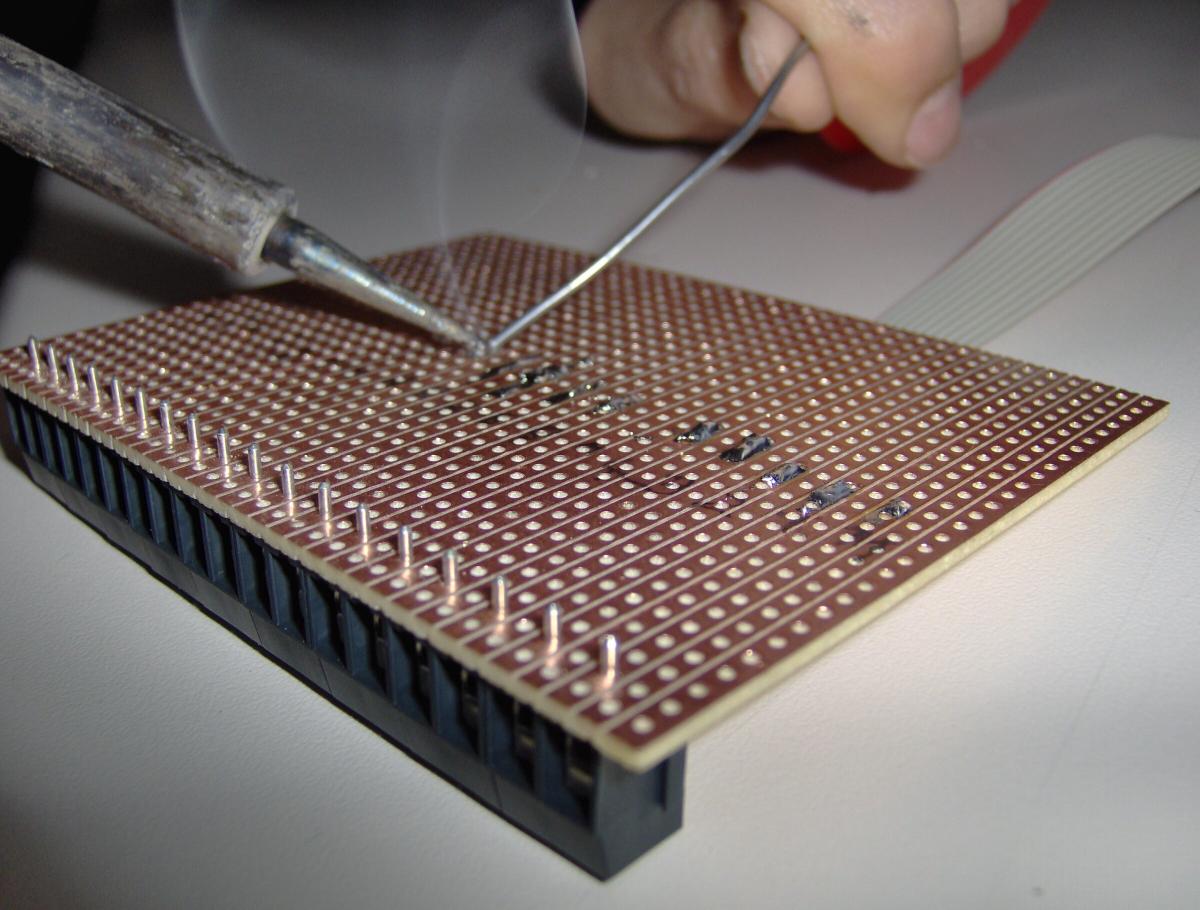

sie werden von der anderen Seite festgelötet

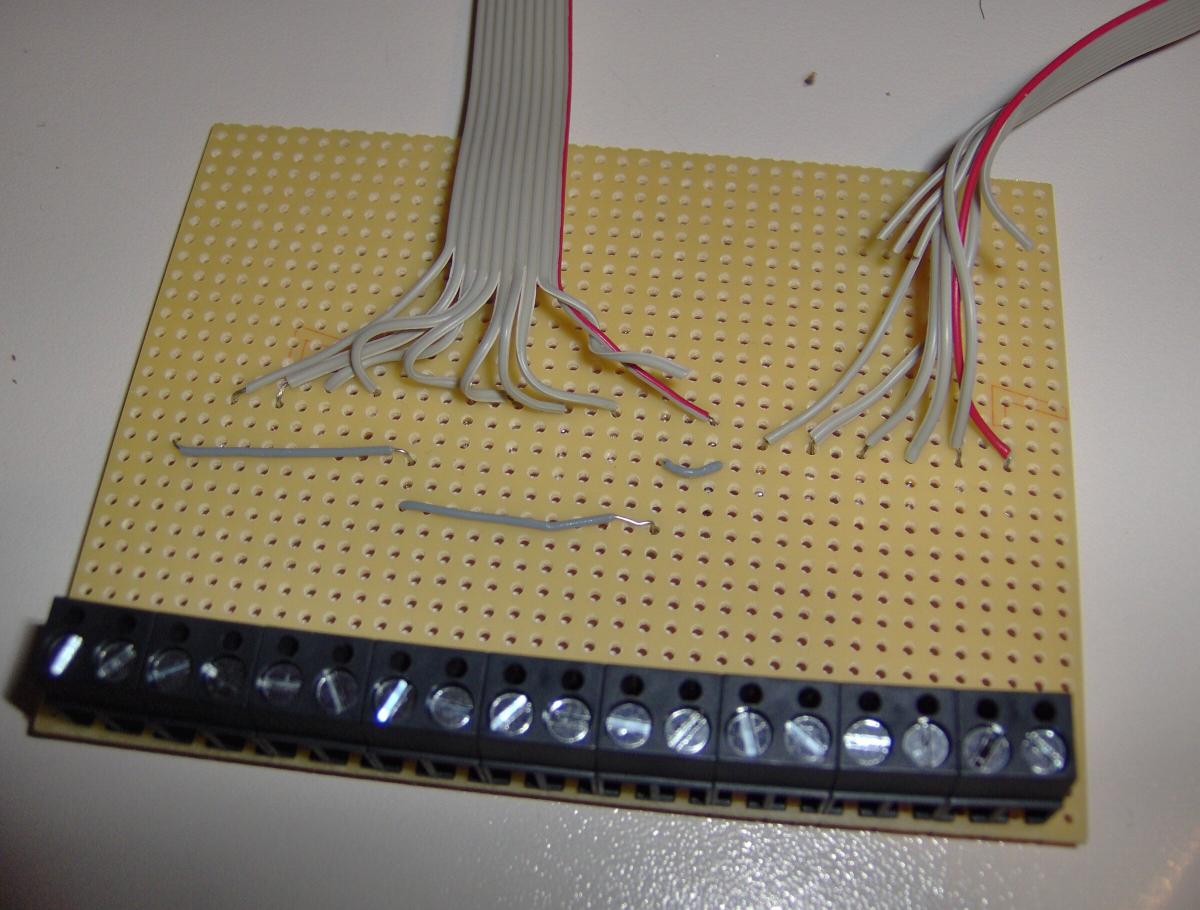

Da ich die selbe Masse öfters verwendet habe, hab ich ein paar kleine Brücken befestigt.

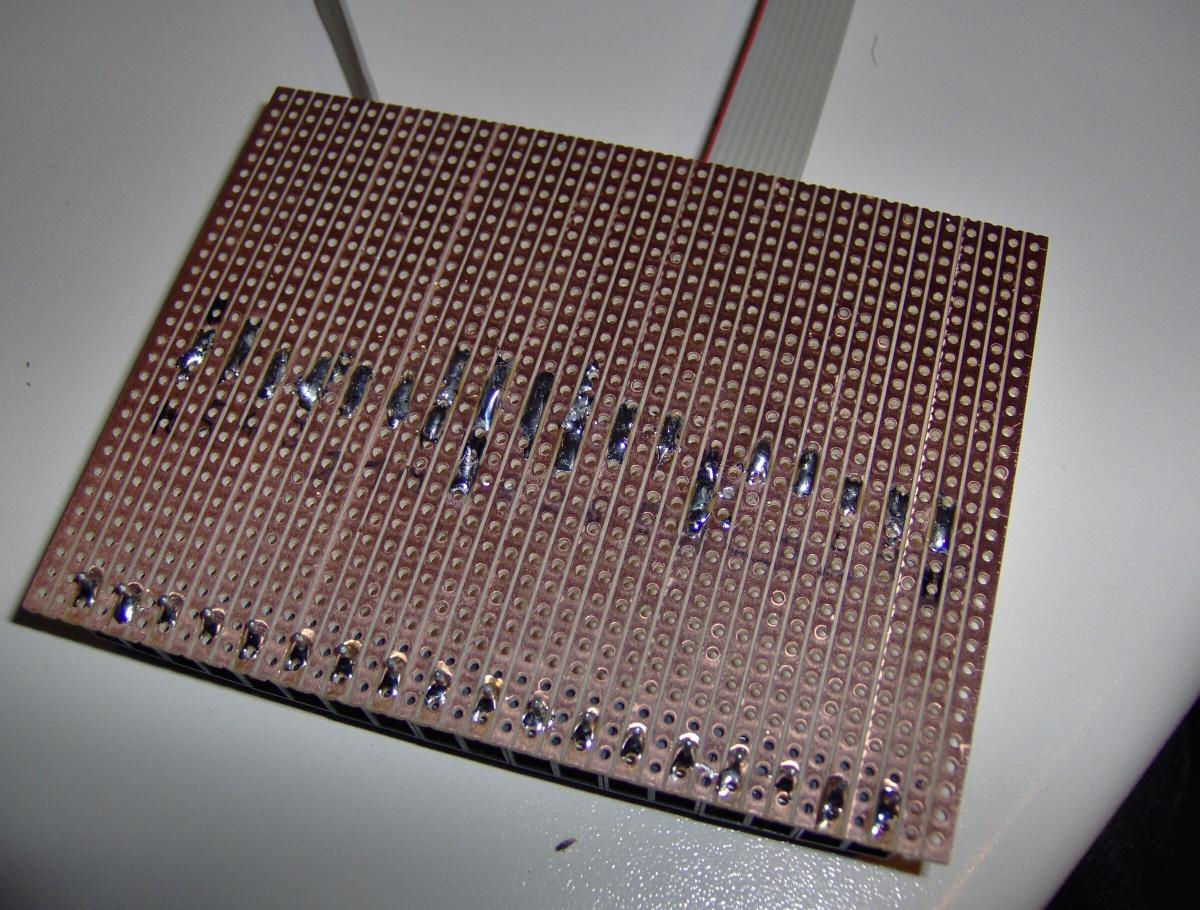

Fertig gelötet

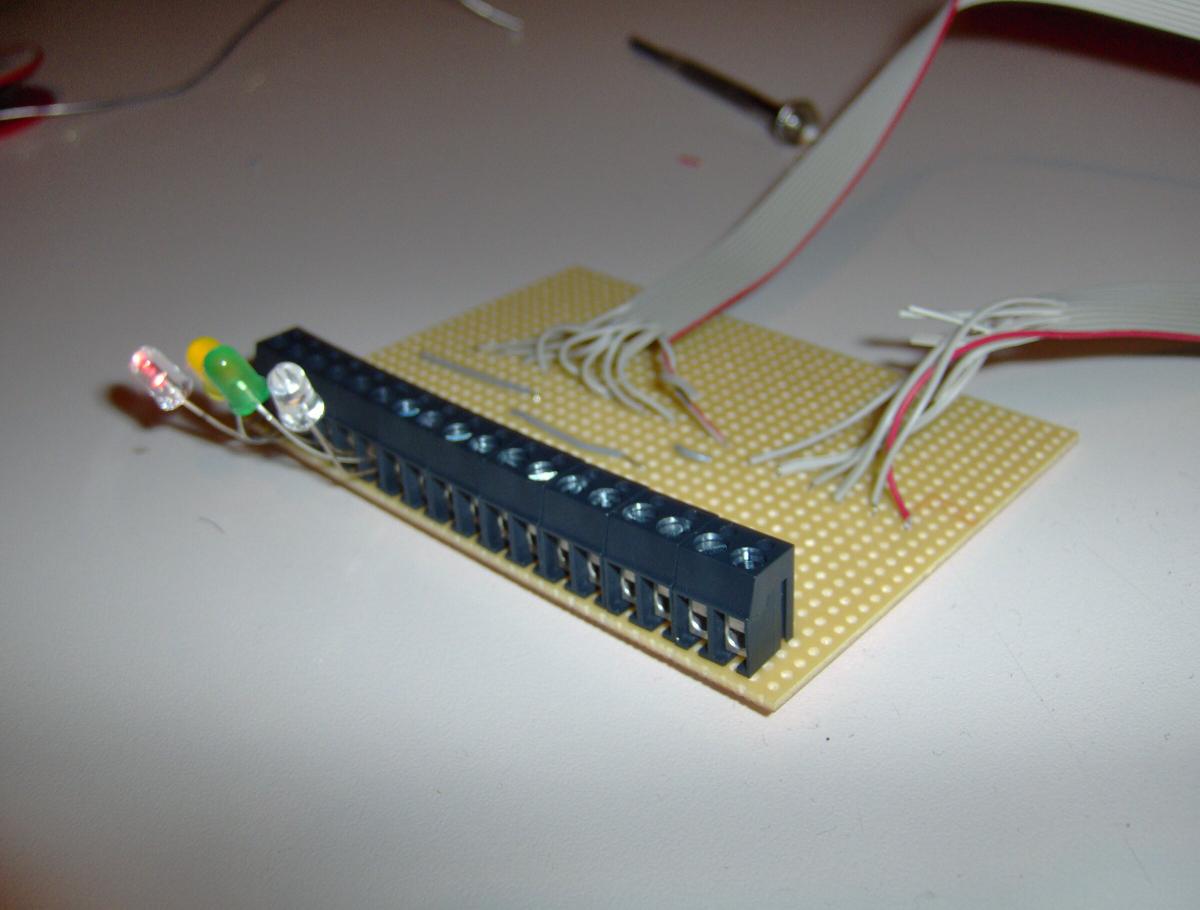

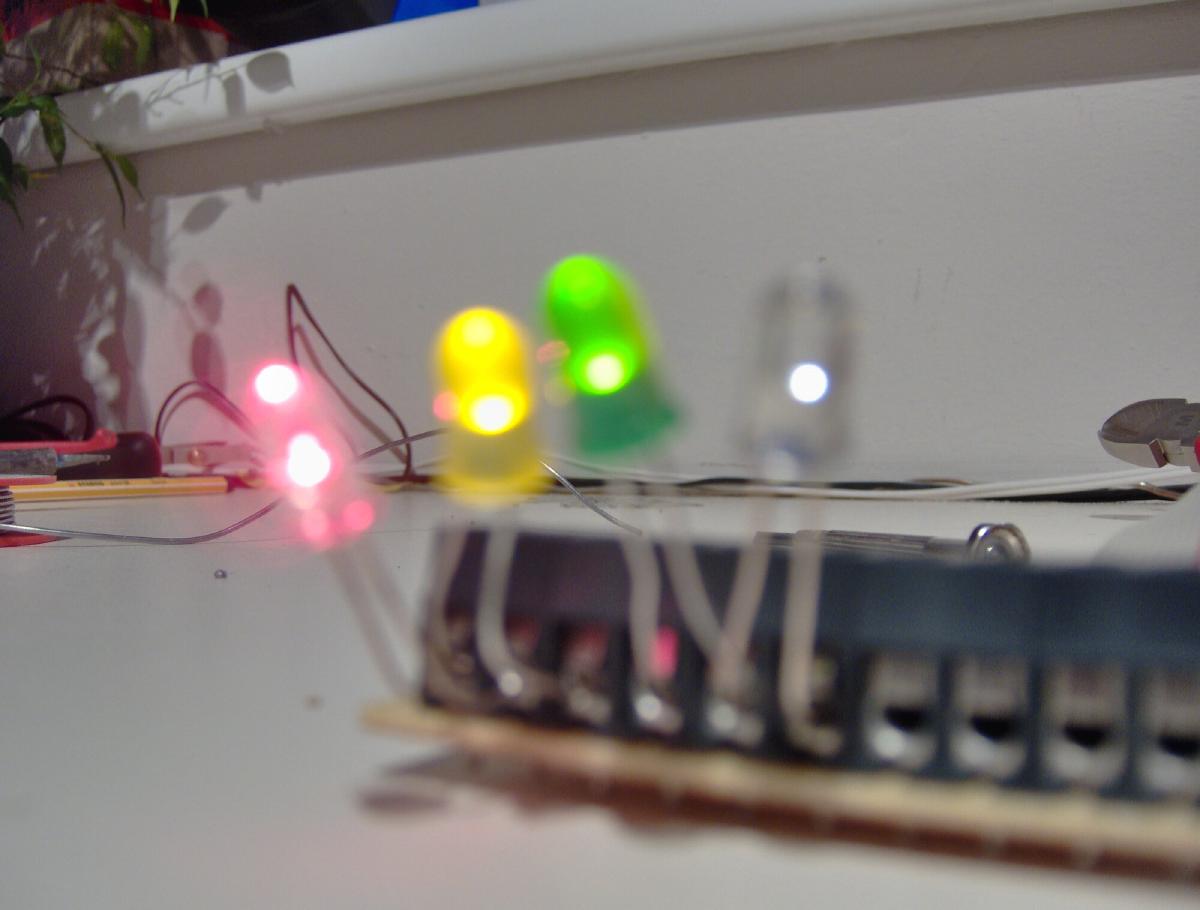

Nun können zum Test ein paar LEDs in die Ausgänge gesteckt werden
Funktioniert genauso gut wie vorher
Hier schonmal ein kleines Video (~10mb). Dort hab ich ein Testprogramm für
die Lichtsteuerung mit 4 LED´s am laufen. Die LED´s variieren bei jedem Beat.
Das Programm ist noch nicht ganz ausgereift und wird noch verbessert.
Dann noch die Platine auf eine kleine MDF-Platte befestigt und ein Alu-Gehäuse drüber.
Natürlich mit nem Stück Papier die Kontake von dem Aluminium isoliert.

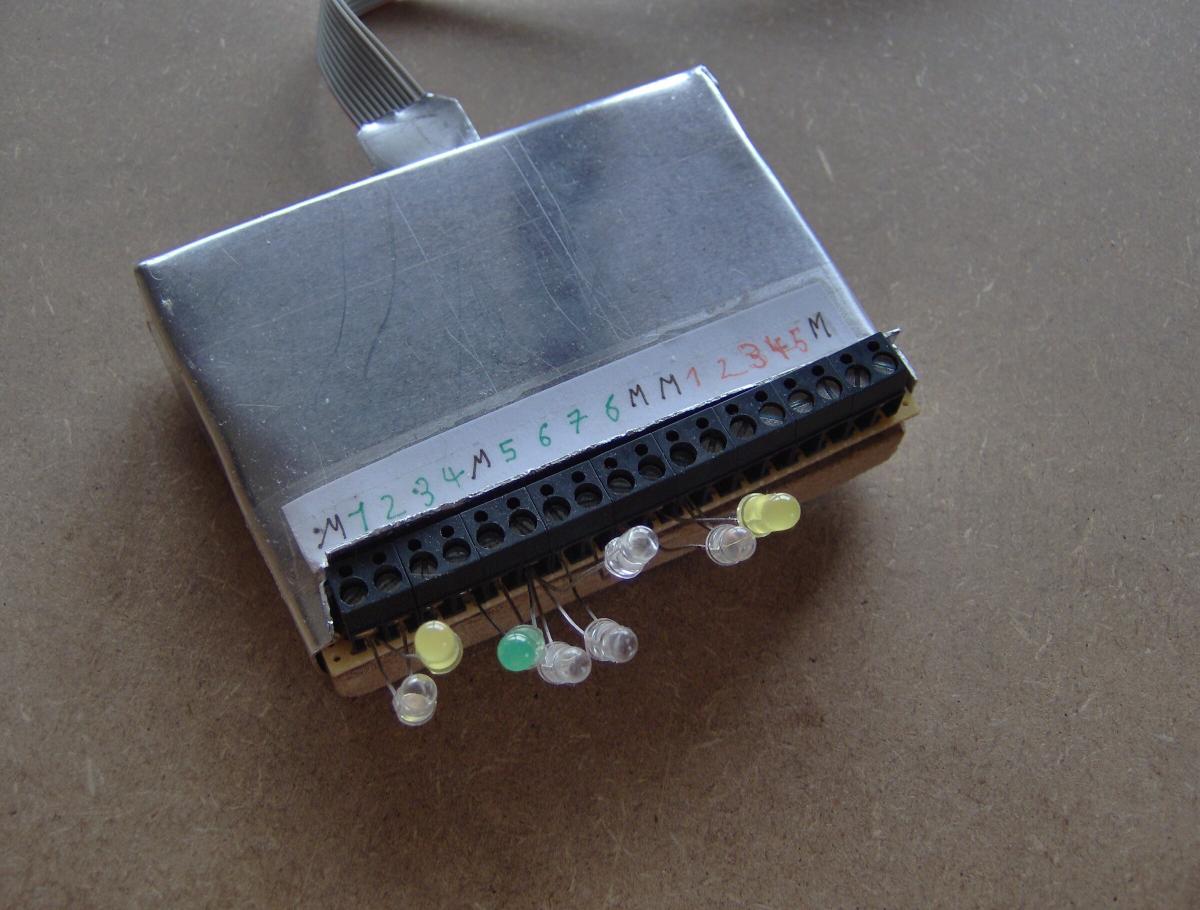

Dann noch die Kontakte beschriftet und fertig.

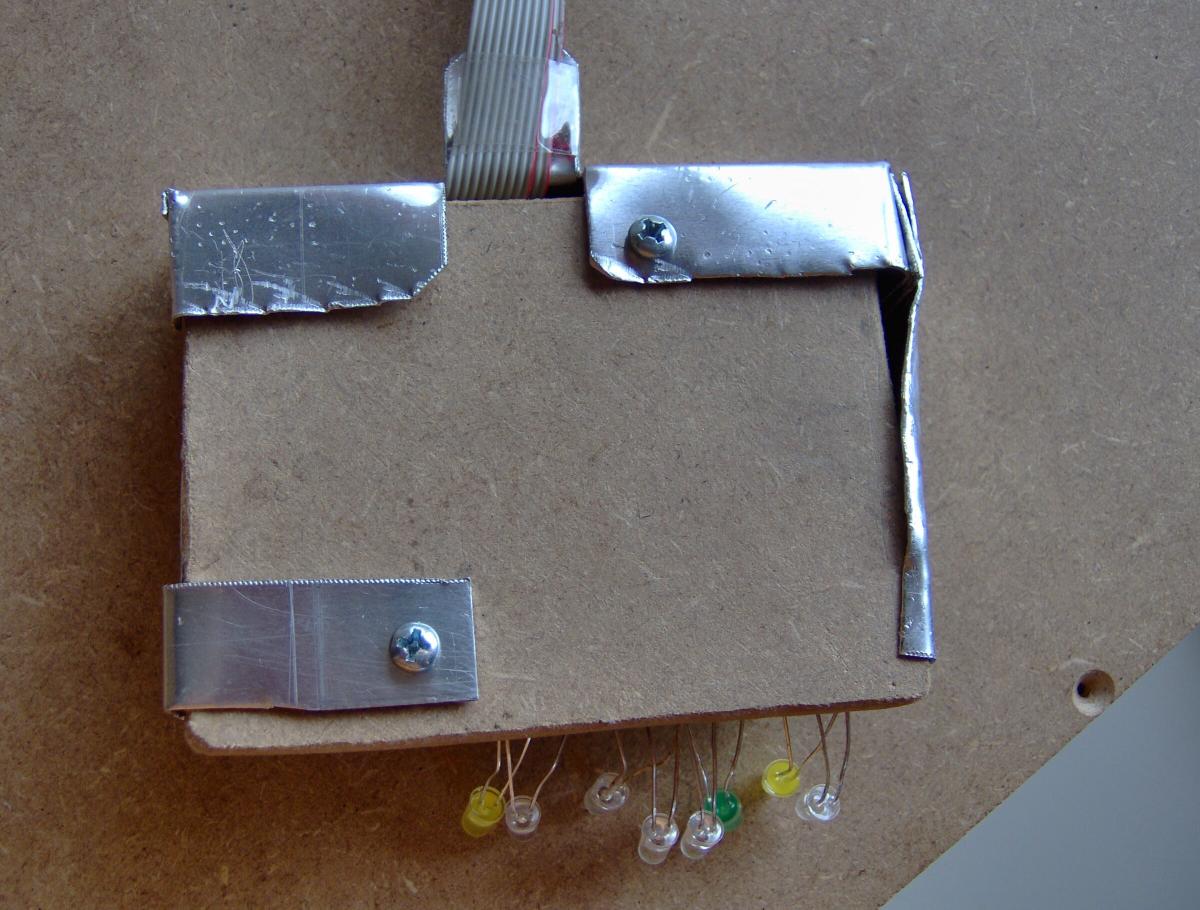

Unten ist das Alu-Gehäuse am Holz festgeschraubt.
Das Gehäuse lässt sich jederzeit einfach nach dem Entfernen der Schrauben abziehen.

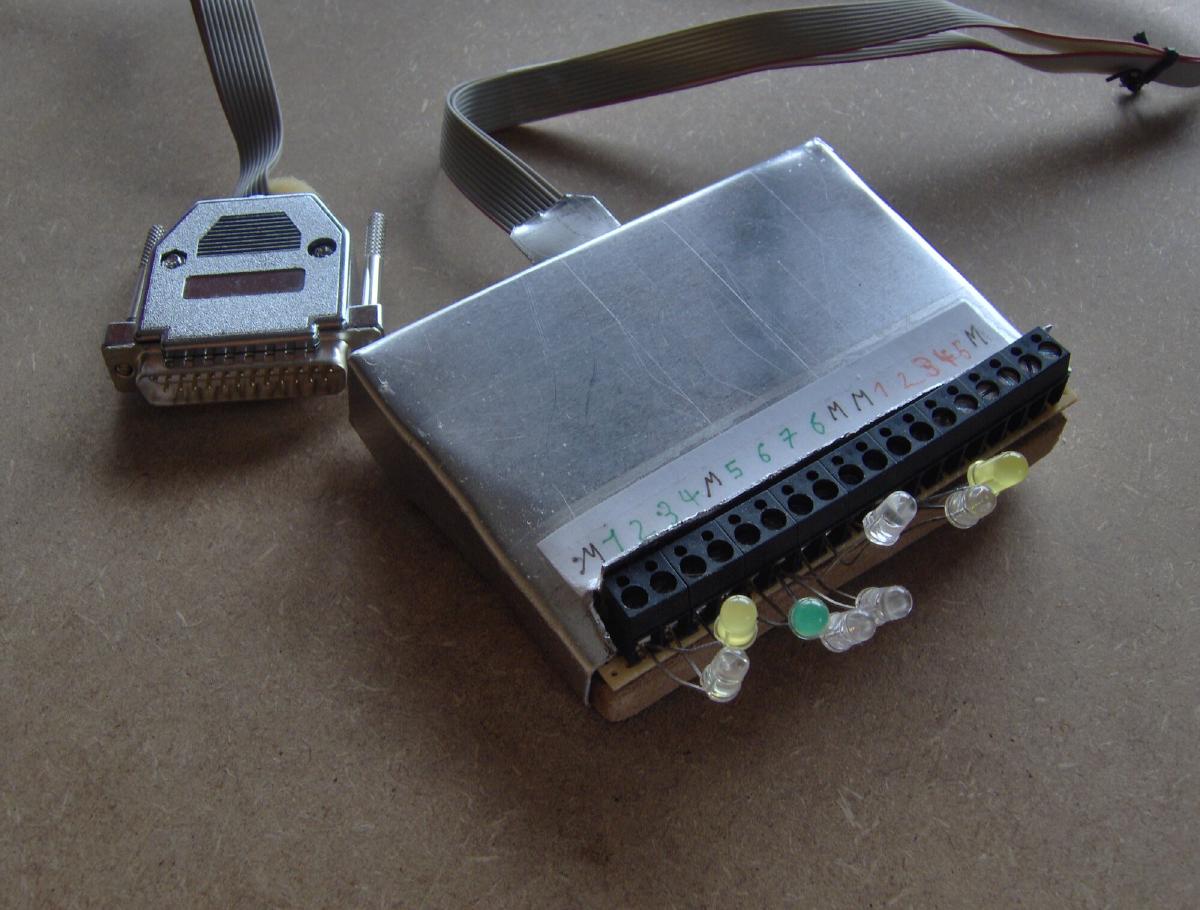

Und Fertig
An die Schraubklemmen kann nun alles mögliche angeschlossen werden, was man über den LPT-Port steuern will.
Ist also offen für alles.
Bis jetzt verwendet für:
