12S6P LiIon Akkupack

April 2019

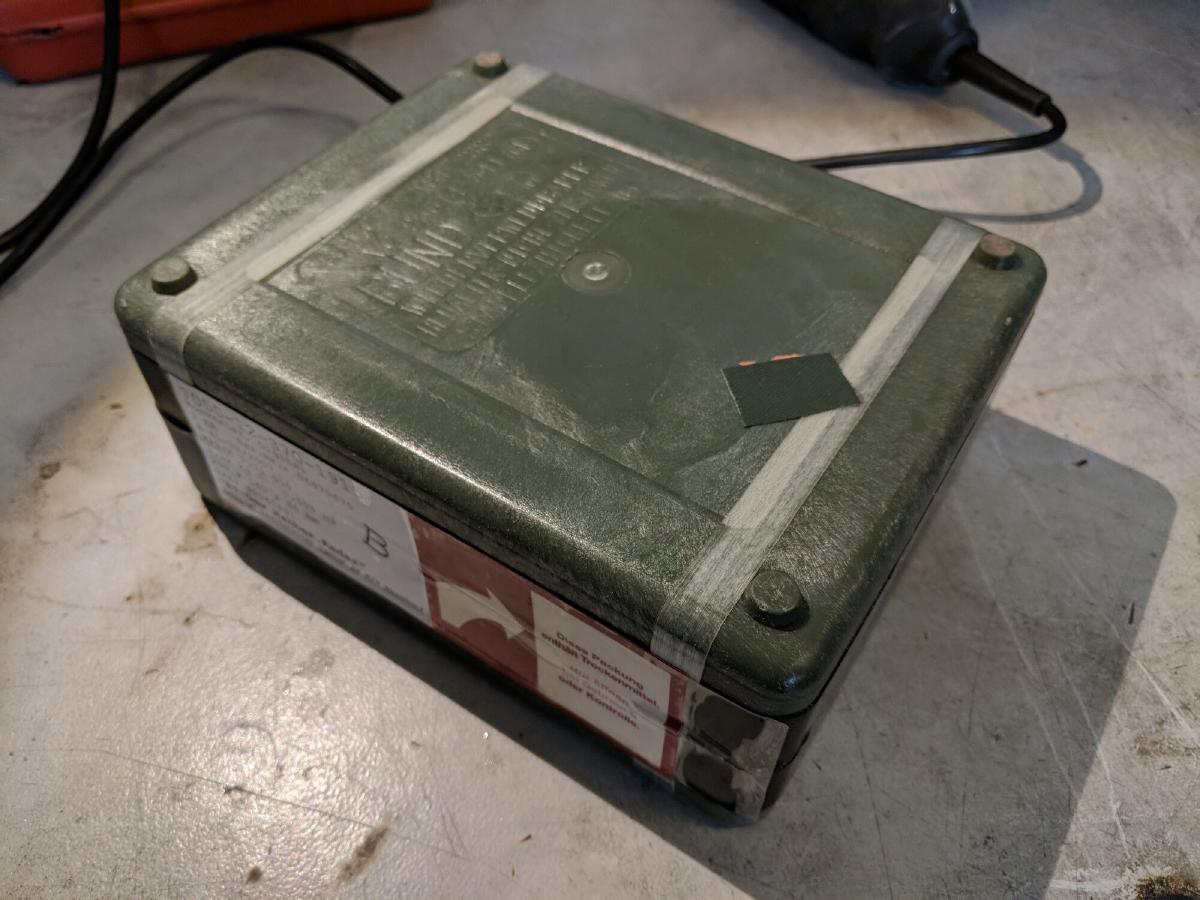

Der Grundgedanke fußt auf diesen Plastikboxen vom Bund. In das Innere passen gerade so 72 18650 Zellen, sodass sich wunderbar ein Akku mit 12 in Reihe und jeweils 6 parallel bauen lässt.

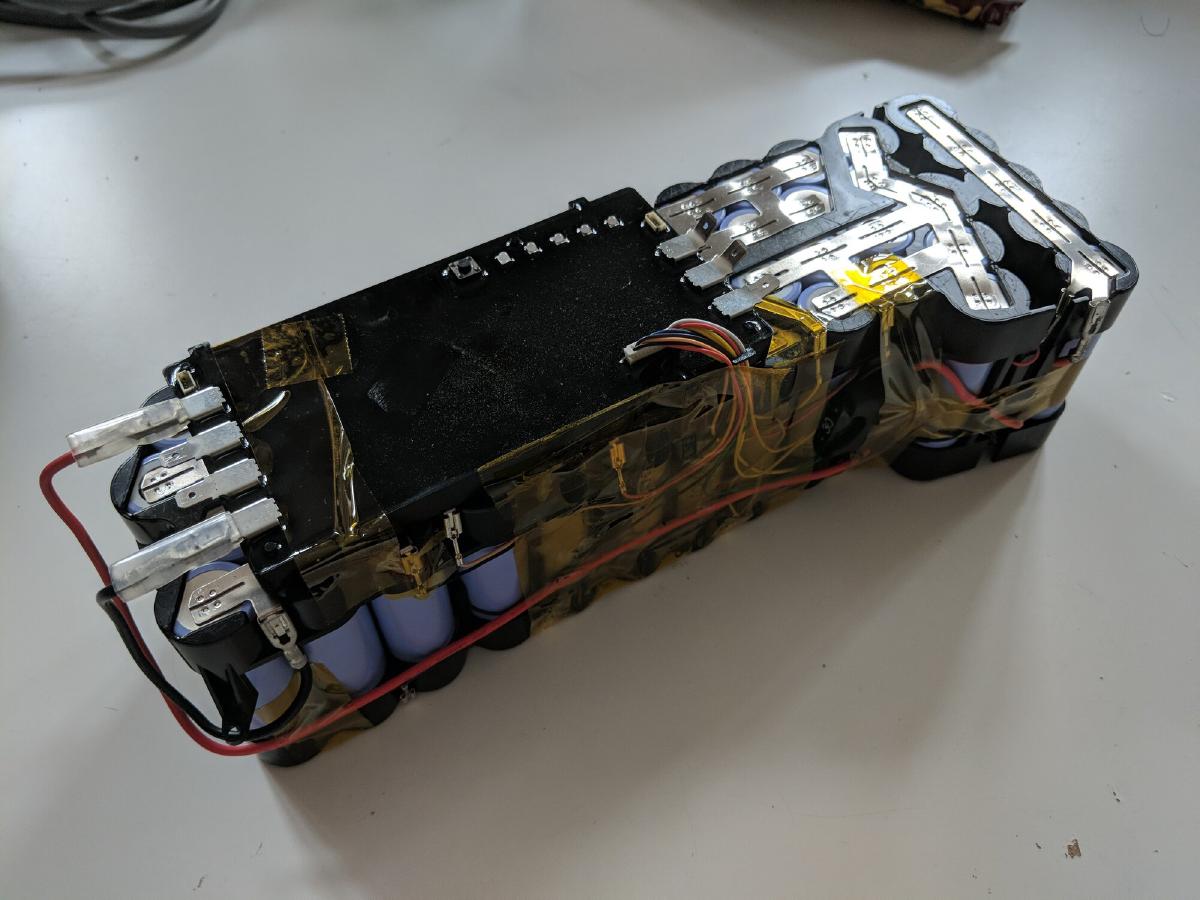

Hier das, was in einem üblichen Fahrradakku drin ist: 50 Stück 18650 LiIon als 10S (= 37V Nennspannung) verschaltet. Bei diesem war vermutlich das BMS defekt.

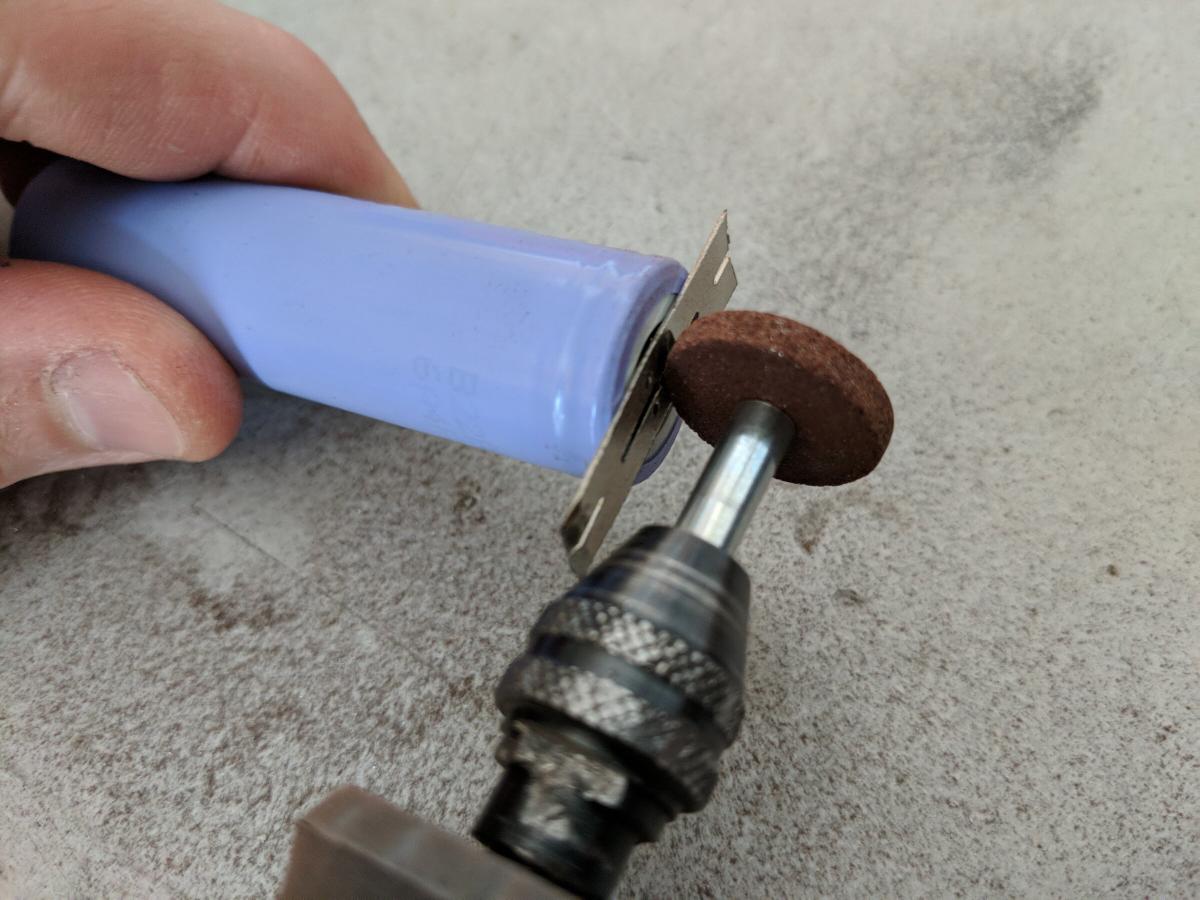

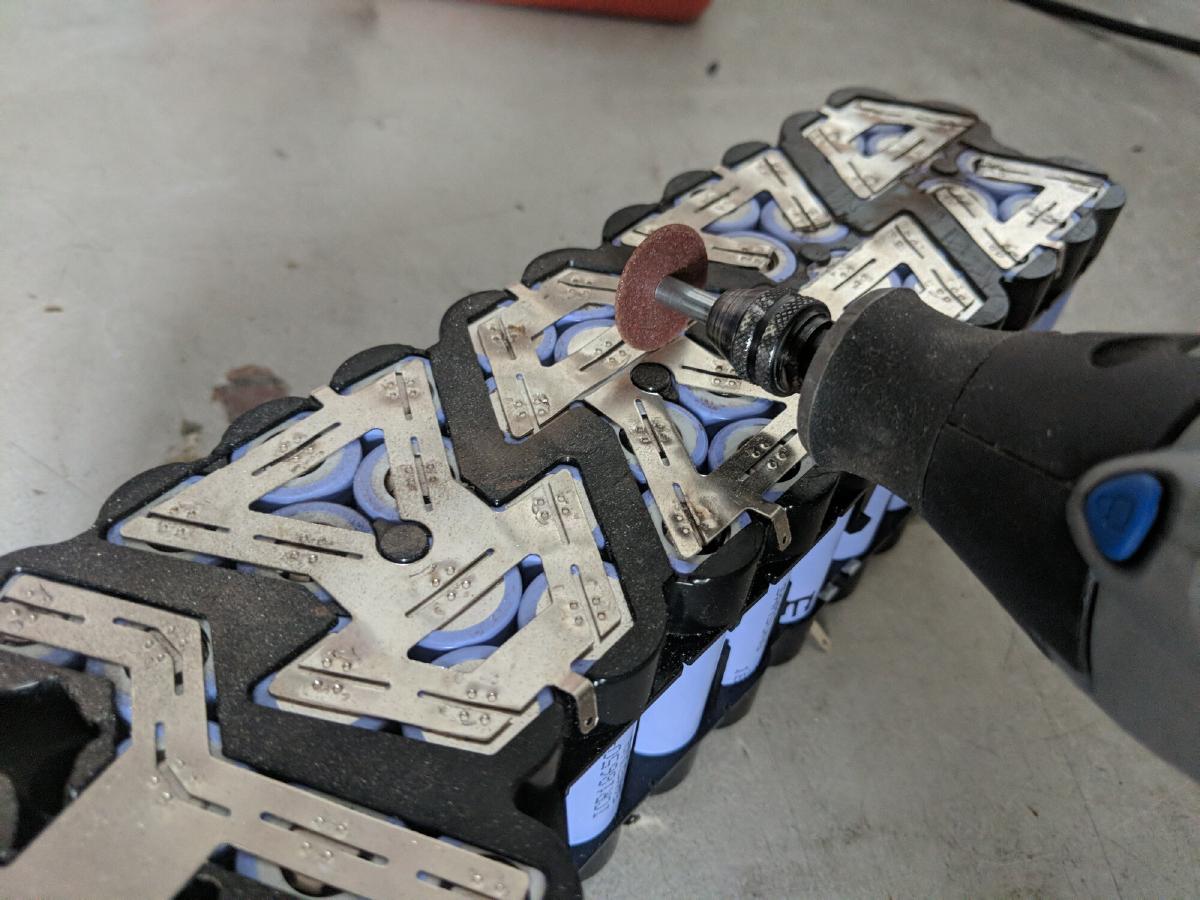

Die Zellen aus den Plastikhaltern zu bekommen war nicht ganz einfach. Die Metallstreifen sind vergleichsweise dick und an die einzelnen Zellen geschweißt und mussten an den Schweißnähten angeschliffen werden. Einfaches Abziehen hätte die Zelle zerstört.

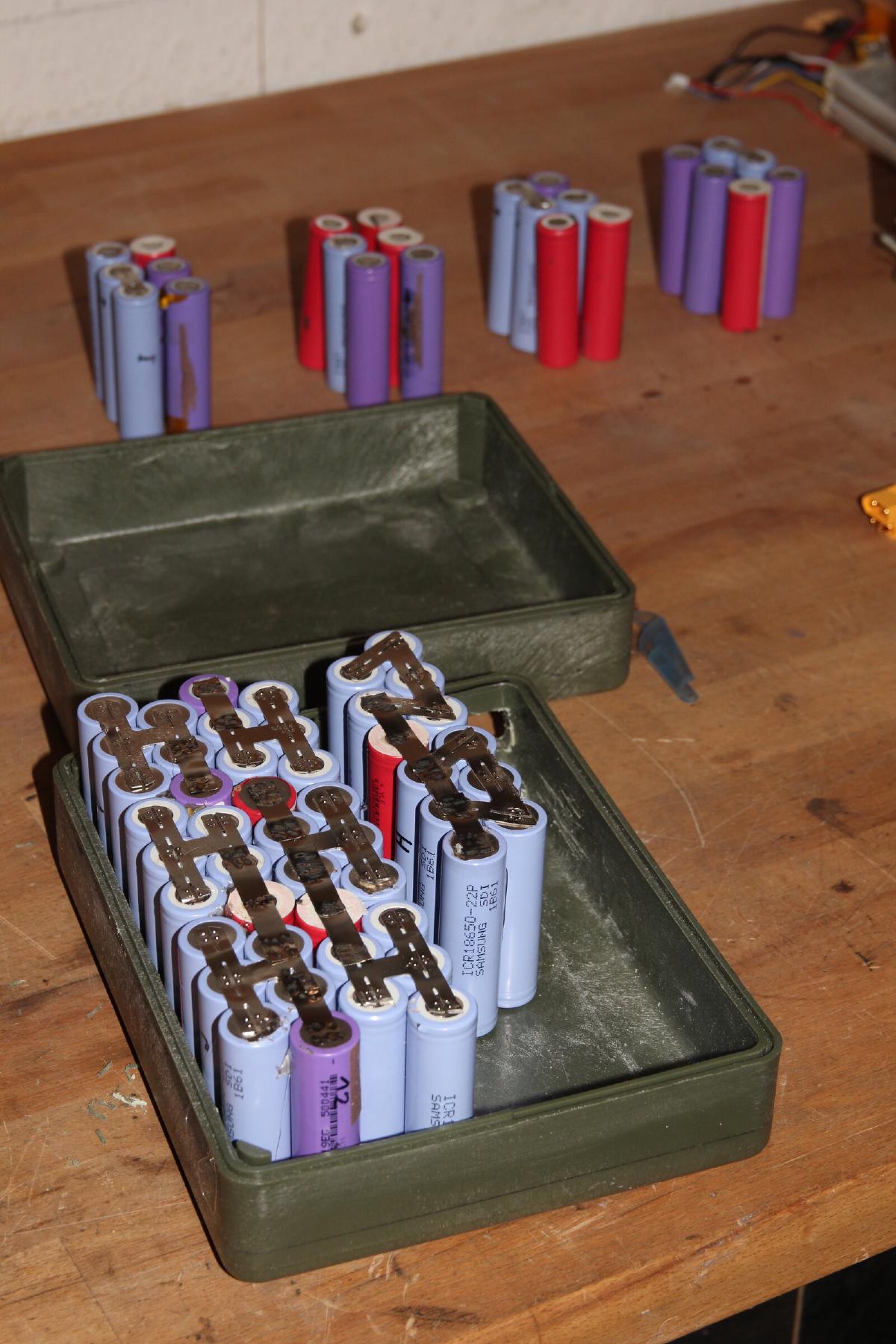

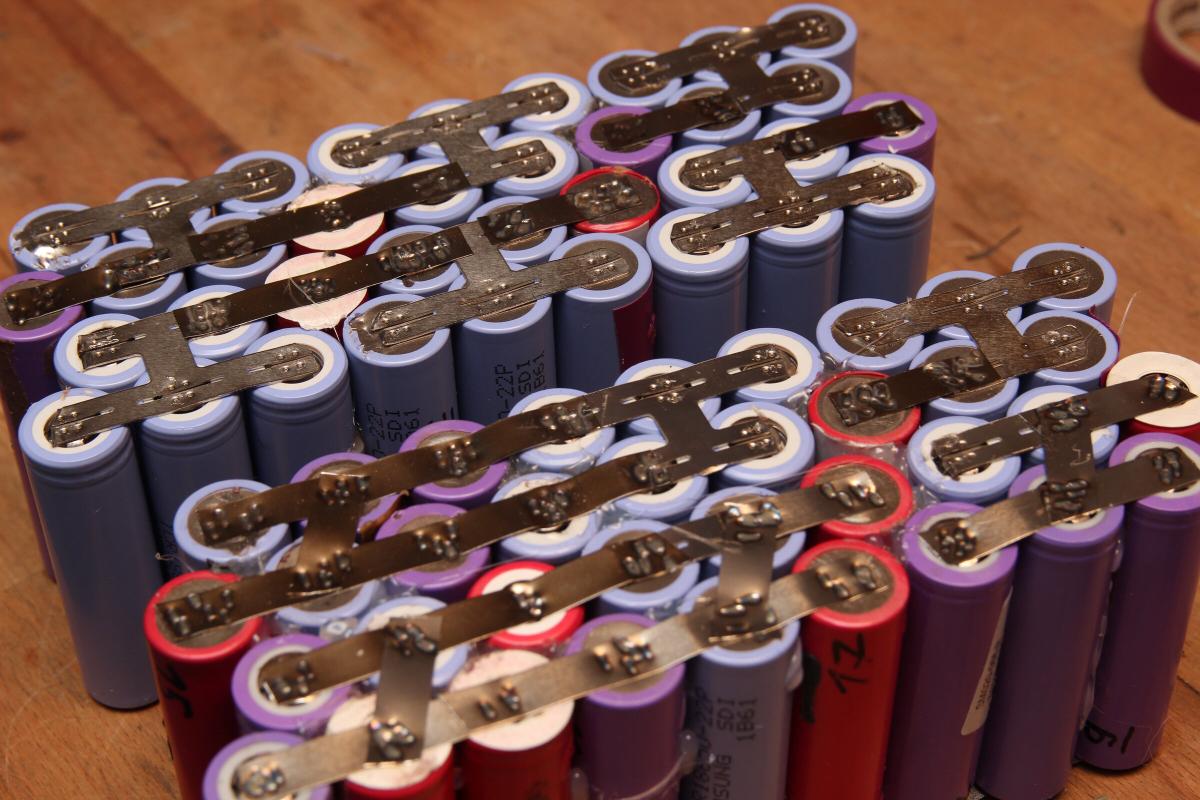

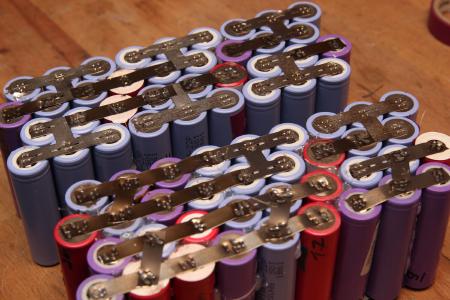

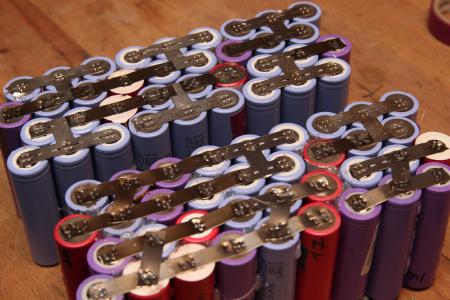

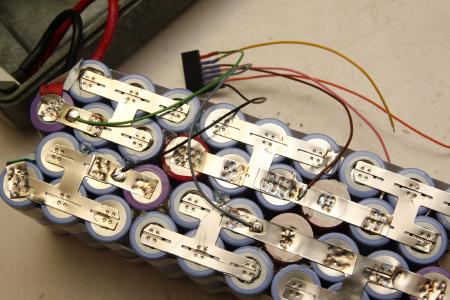

Acht von zehn parallel verschalteten Packs hab ich zusammen gelassen und für 6P jeweils eine weitere Zelle dazugeschweißt. Die fehlenden 22 Akkus kamen aus alten Laptopakkus. Jede dieser Zellen und jedes 5er Pack hab ich zuvor ausgemessen, sodass einerseits schlechte Akkus aussortiert werden konnten und ich mir vorher aber auch eine Zusammenstellung überlegen konnte, bei der sich das Pack später gleichmäßig entlädt.

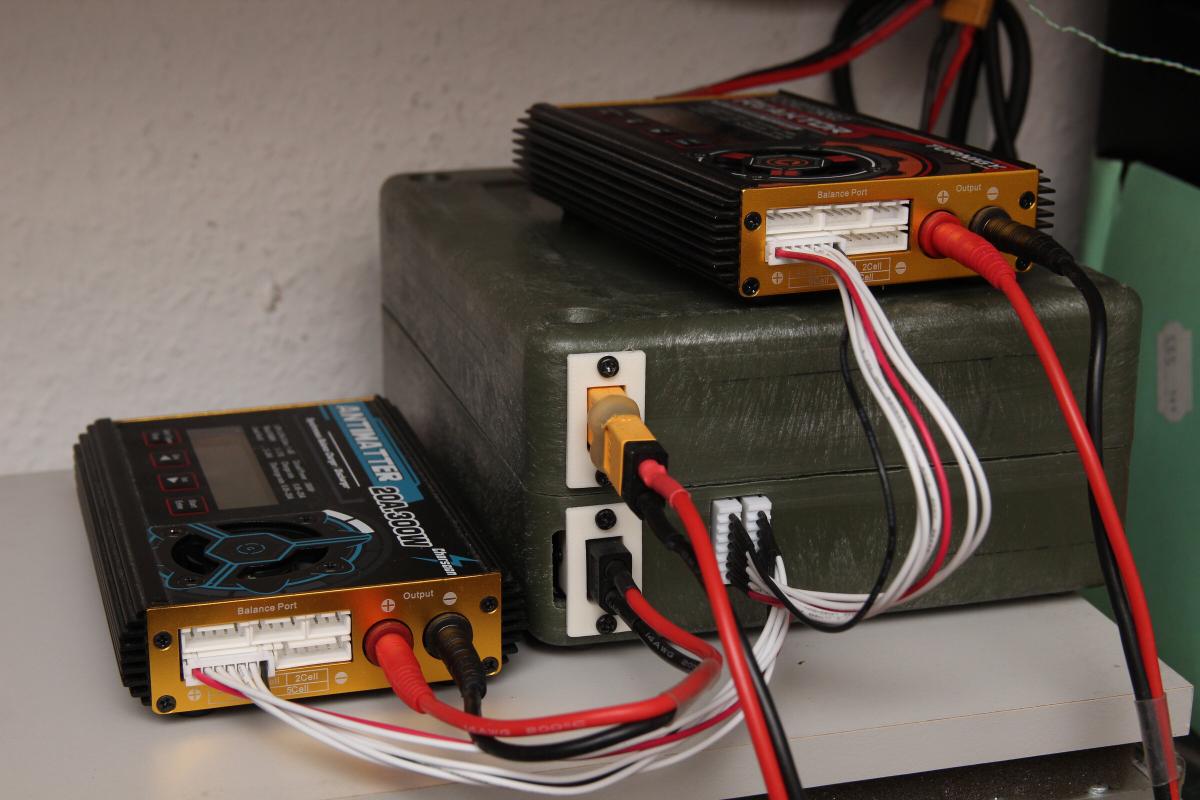

Eigentlich ist es kein 12S Pack, sondern zwei separate 6S6P Packs, welche in Reihe verschaltet werden können. Somit kann ich mein Modellbauladegerät verwenden.

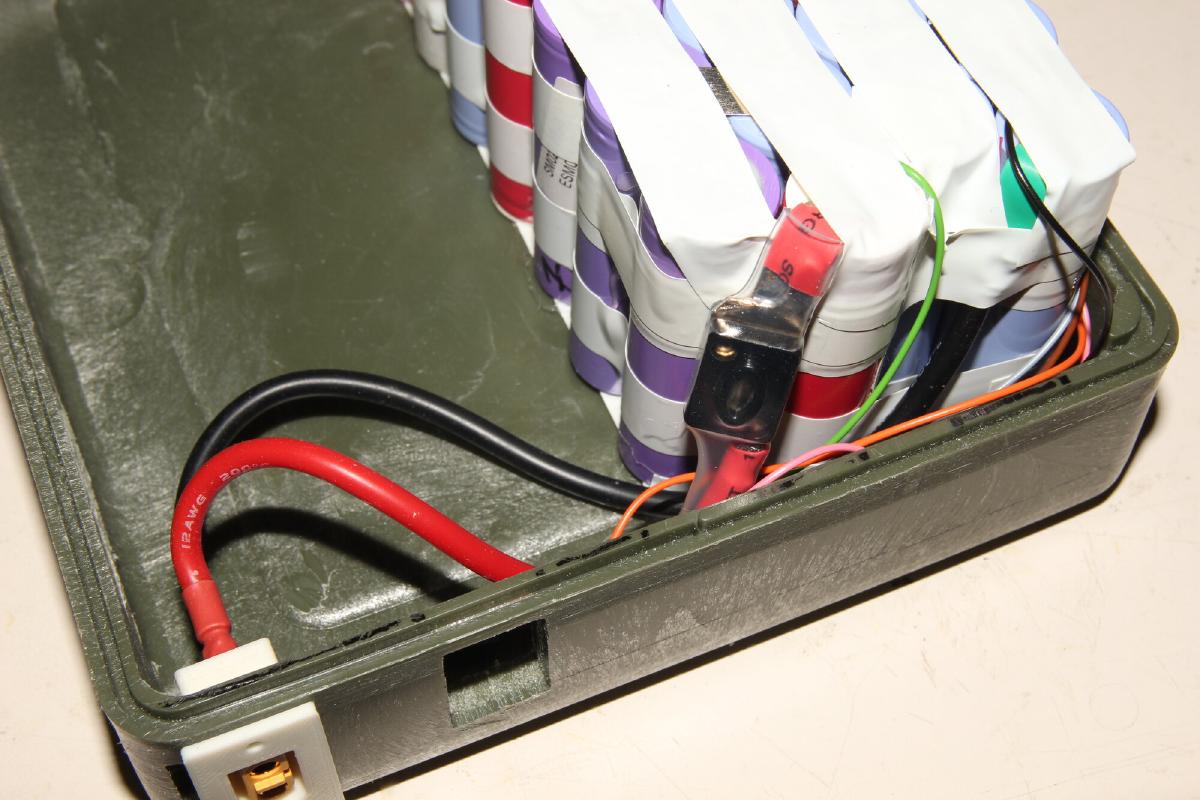

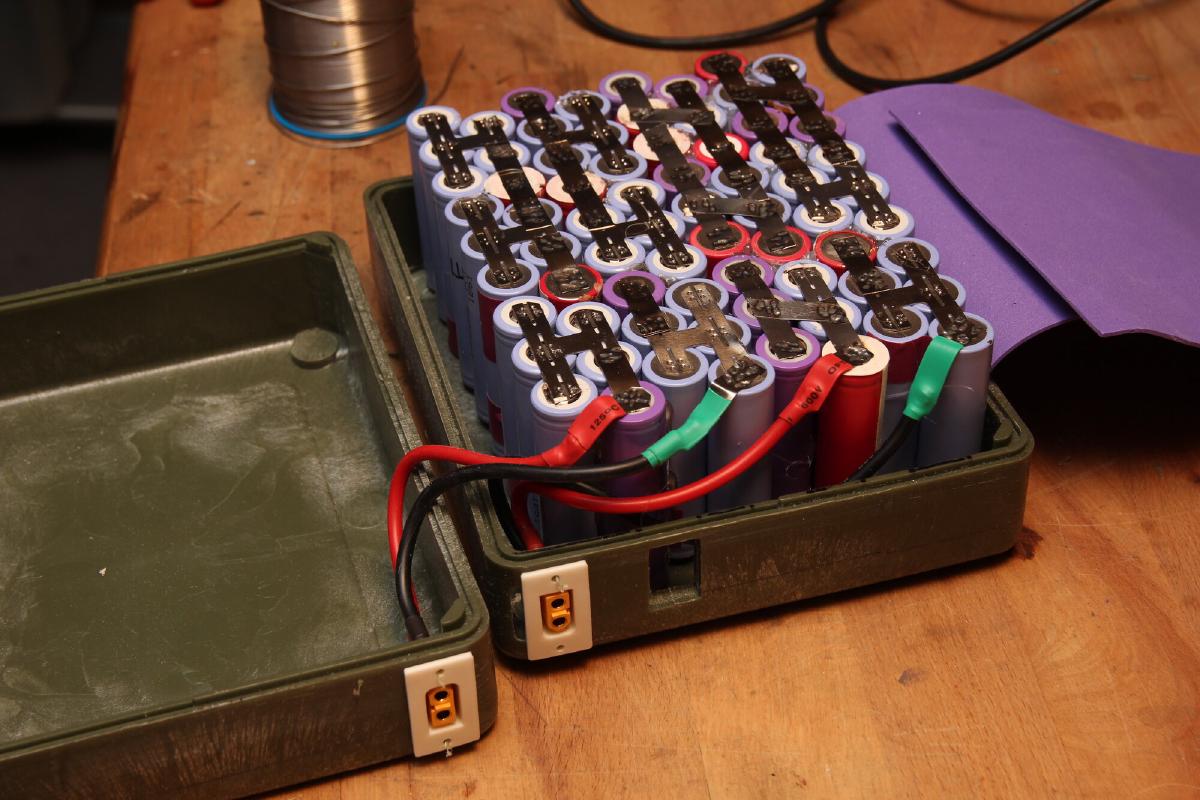

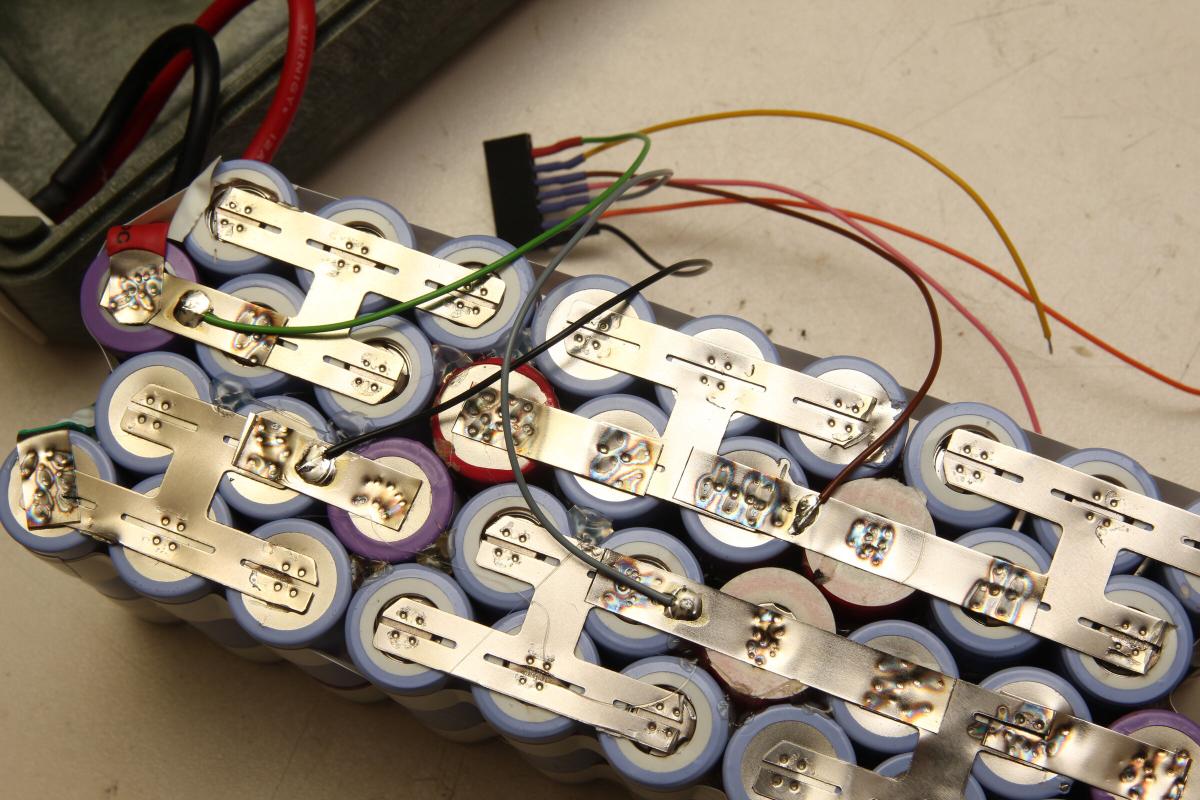

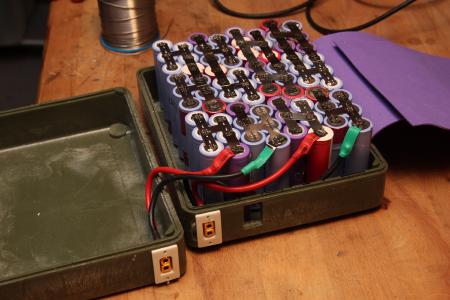

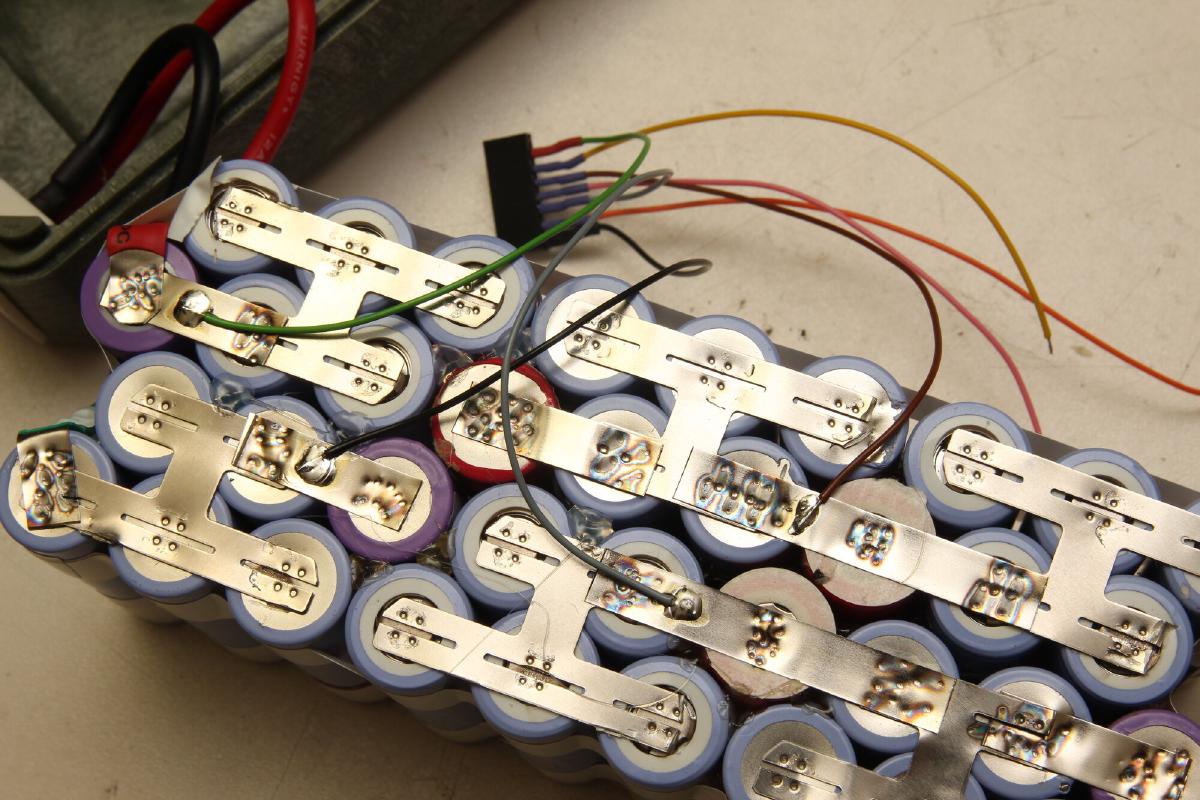

Da ich hierbei kein BMS verbaue müssen die einzelnen Zellenspannungen als Balanceranschluss herausgeführt werden. Als Anschluss ist ein XT60 Stecker in einem 3D gedruckten Einsatz in die Box eingelassen. Damit bei einem Kurzschluss außerhalb der Akkubox nicht gleich die Bude brennt, kam noch je 6S Pack eine 60A Mini ANL Sicherung dazu.

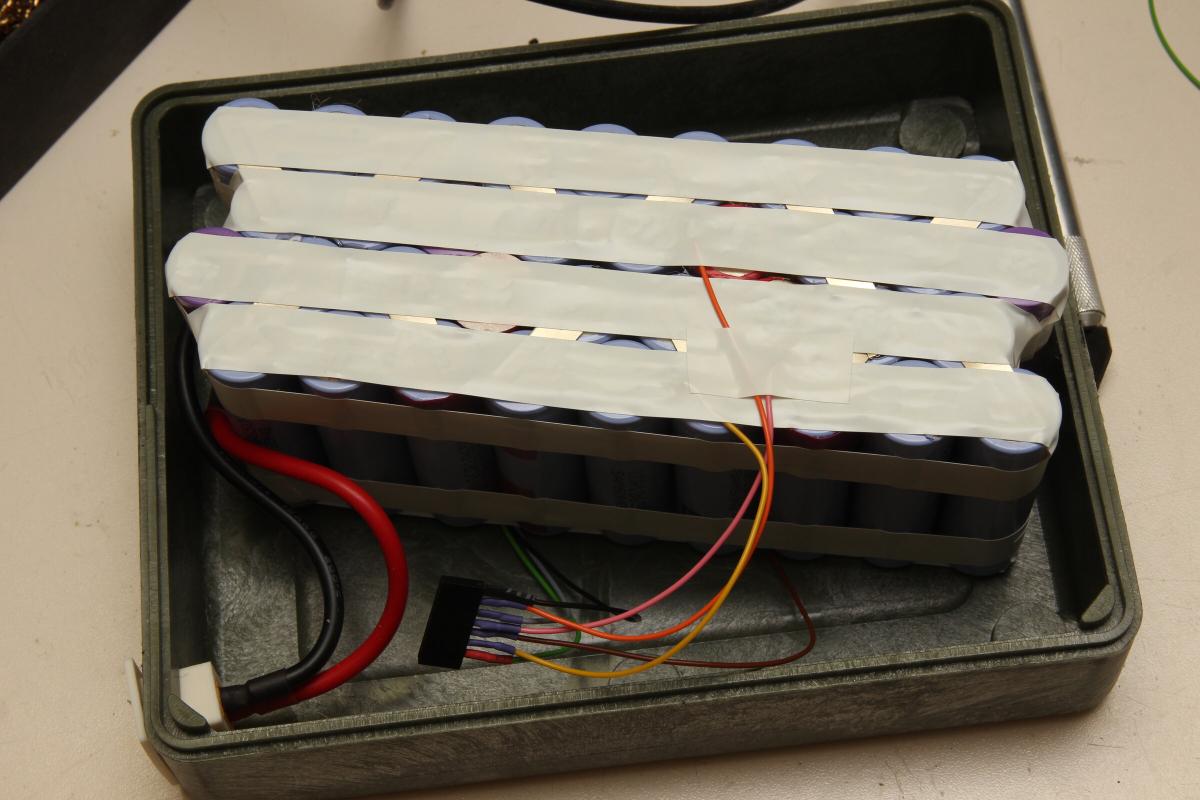

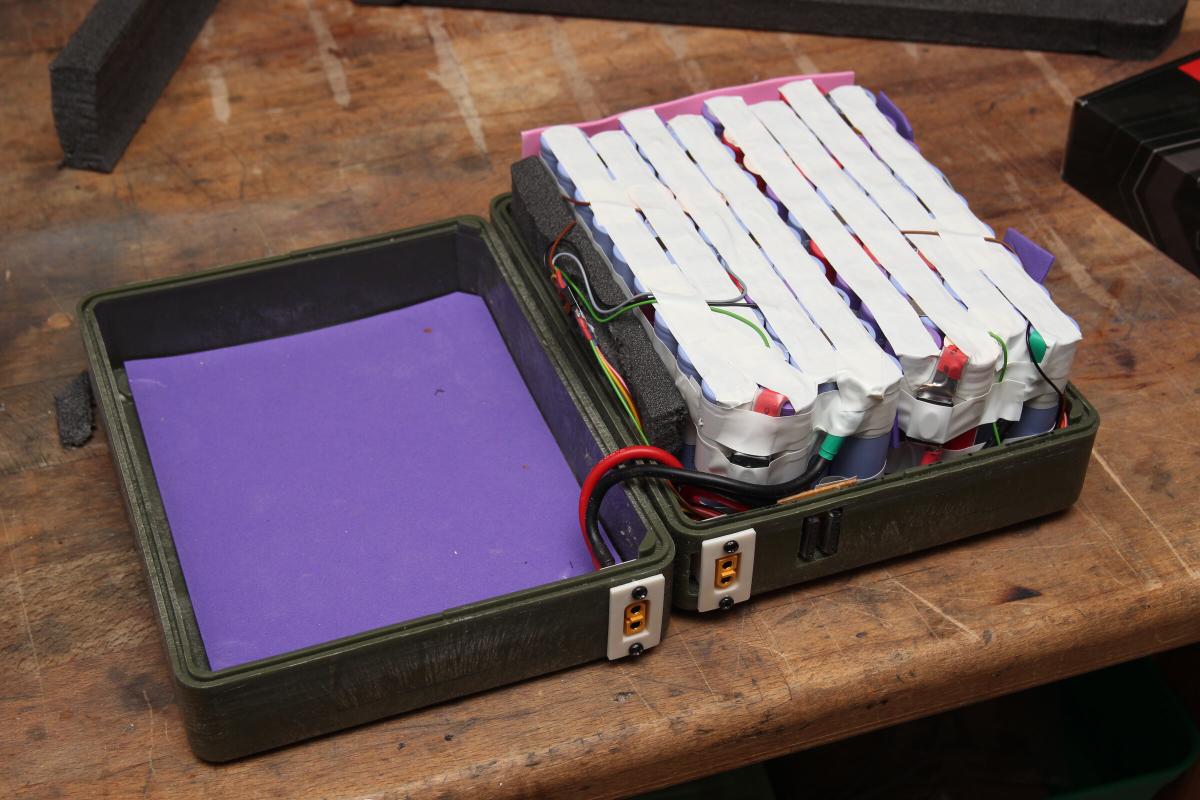

Moosgummi an allen Seiten hindert die Innereien am verrutschen. Isolierband hällt anschließend die Boxhälften zusammen.

Und das wars auch schon. Die Einzelzellen haben jeweils etwa 1500mAh Kapazität bei 400mA Entladestrom bis 3,3V.

Insgesamt erwarte ich 9Ah, also 400Wh.
