Project start: February 2022

Stereohalter Sony RX 100




2011 habe ich angefangen meine erste handliche Stereokamera aus zwei Canon A495 zu bauen. Nach mittlerweile 10 Jahren ist diese Kompaktkamera doch sehr in die Jahre gekommen. Zudem war die synchrone Ausösung per USB über die SDM Firmware nicht mehr so zuverlässig.
Über die Jahre hab ich mit dieser 3D Kamera einige Fotos gemacht und freue mich immernoch diese mal anzusehen, wenn ich ein Betrachungssetup für Stereoskopische Bilder aufgebaut habe.
Nach etwas Recherche las ich immer wieder von der Sony RX100 als gut synchronisierbare Kompaktkamera.

Die Canon A495 habe ich damals zum Stückpreis von 50€ bekommen. Aktuell (Anfang 2022) liegt der Gebrauchtpreis einer Sony RX100 IV bei etwa 400€. Aber von nichts kommt bekanntermaßen auch nichts.

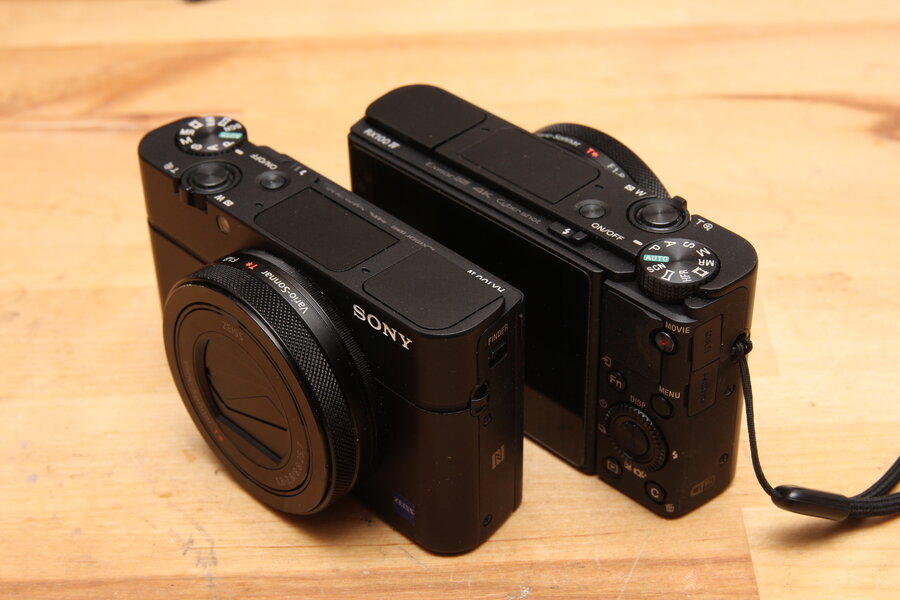

Meine entscheidung fiel auf die Mark 4, da ab diesem Modell ein neuer Sensor verbaut wurde und die Bildqualität einen größeren Schritt machte als zu den nachfolgenden Modellen.

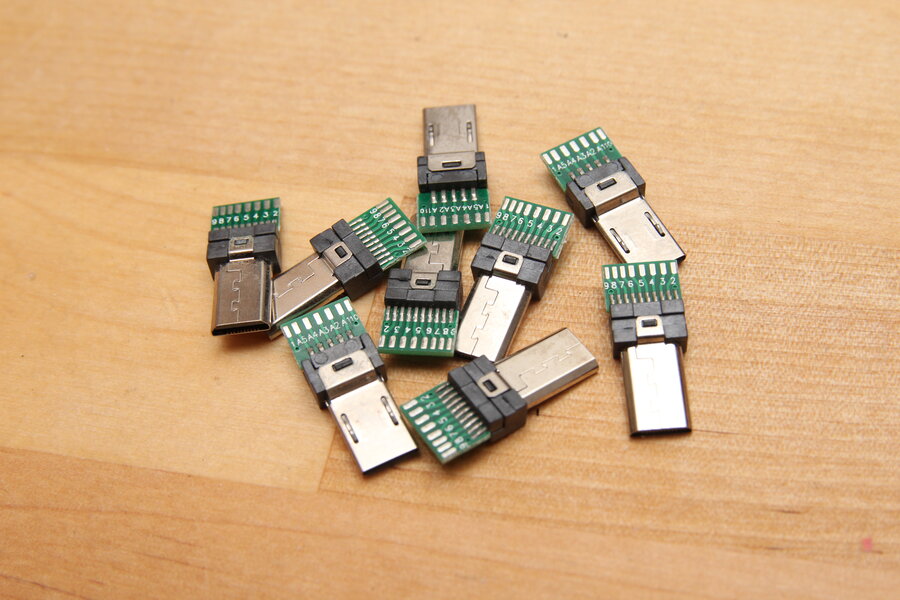

Die Synchronisation der Kameras erfolgt über den Sony Multiport Stecker, ein zu Micro USB kompatibler Anschluss mit 9 zusätzlichen Pins (insgesamt 15). Den Stecker habe ich recht günstig bei Aliexpress gefunden unter der Bezeichnung *räusper "15 Pin Mini USB PCB Stecker Micro 15pin usb Stecker Daten USB 1-100 Pack Männlichen Jack für Sony Digital kamera MP3 Xperia M C1904". Lieber ein paar mehr bestellt, am Ende waren es knapp 30€ für 10 Stück.


Für die Steckerbelegung waren folgende Seiten sehr hilfreich:

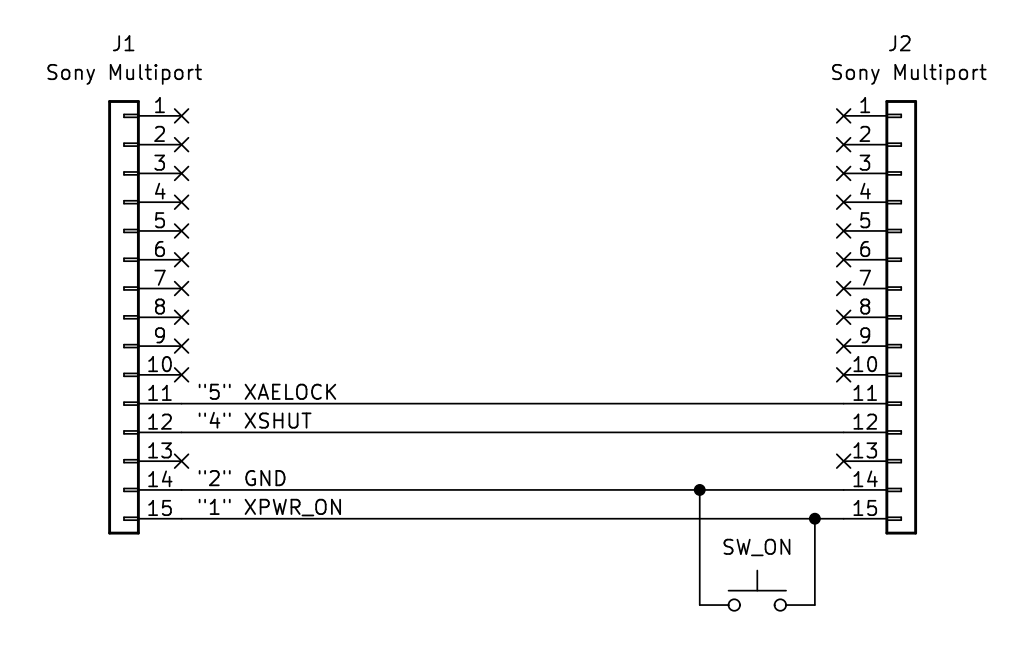

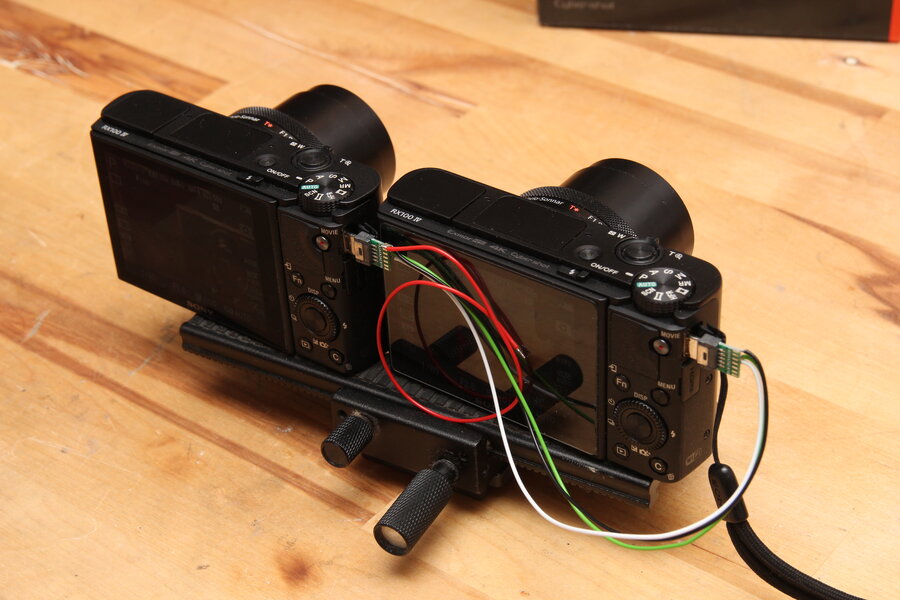

Hier scheint es verschiedene Pinbezeichnugen zu geben. Einmal die offizielle und die, die auf den PCBs der Stecker aufgedruckt ist. Zusammengefasst: Die von mir genutzen Ein-/Ausgänge habe ich hervorgehoben. XSHUT und XAELOCK scheinen ziemlich direkt mit den Tastern bzw. dem Prozessor verbunden zu sein und reagieren damit sehr schnell. Während Kurzschließen zu GND die jeweilige Funktion ausführt (es muss mittels XAELOCK fokusiert sein, bevor XSHUT auslösen kann) funktioniert dies auch in die Ausgangsrichtung. Es liegen somit 0V an XAELOCK und XSHUT an, wenn der Auslöser auf der Oberseite der Kamera halb bzw. ganz gedrückt wird. Um zwei Sony RX100 zu synchronisieren genügt es also, GND (Pin 14 oder Pin 5), XAELOCK (Pin 11) und XSHUT (Pin 12) zu verbinden. Egal an welcher Kamera der Knopf betätigt wird, beide Kameras lösen synchron aus.
XPWR_ON dient zum Einschalten der Kameras, jedoch nur als Input. Ich werde dort einen externen Taster nach GND anbringen, damit sich beide Kameras gleichzeitig einschalten lassen. Beide Kameras müssen eingeschaltet sein, wenn sie verbunden sind, da die eingeschaltete Kamera sonst unkontrolliert auslöst.

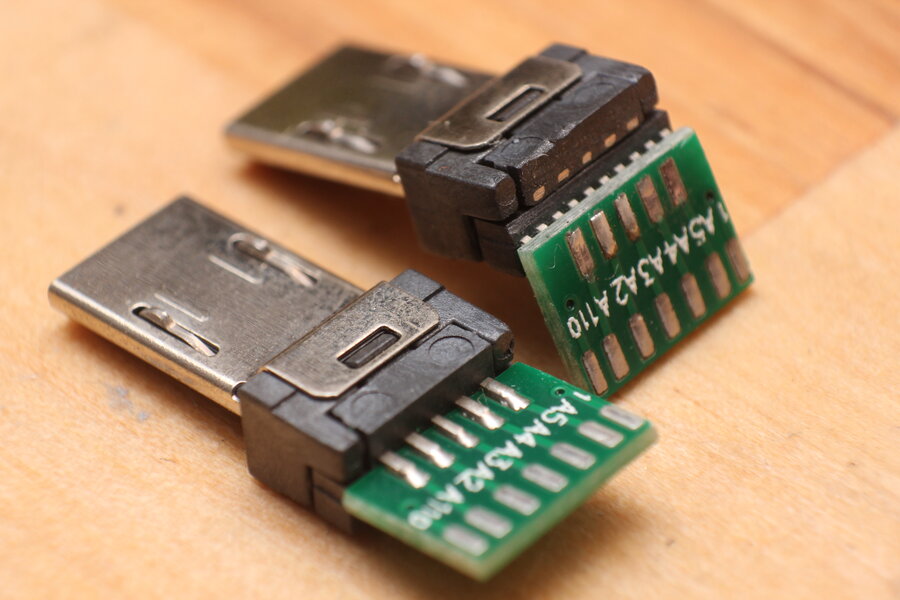

Da das Stereogespann zukünftig in meine Jackentasche passen soll musste ich die Stecker etwas kompakter machen. In der ursprünglichen Ausrichtung ragen sie viel zu weit aus der Kamera hervor. Praktischer Weise befinden sich alle benötigten Kontakte auf der Seite mit Pins 15 bis 6 (bzw "1" bis "10" auf dem PCB). Durchtrennen und umbiegen der Platine verringer die Maße schonmal ein ganzes Stück.

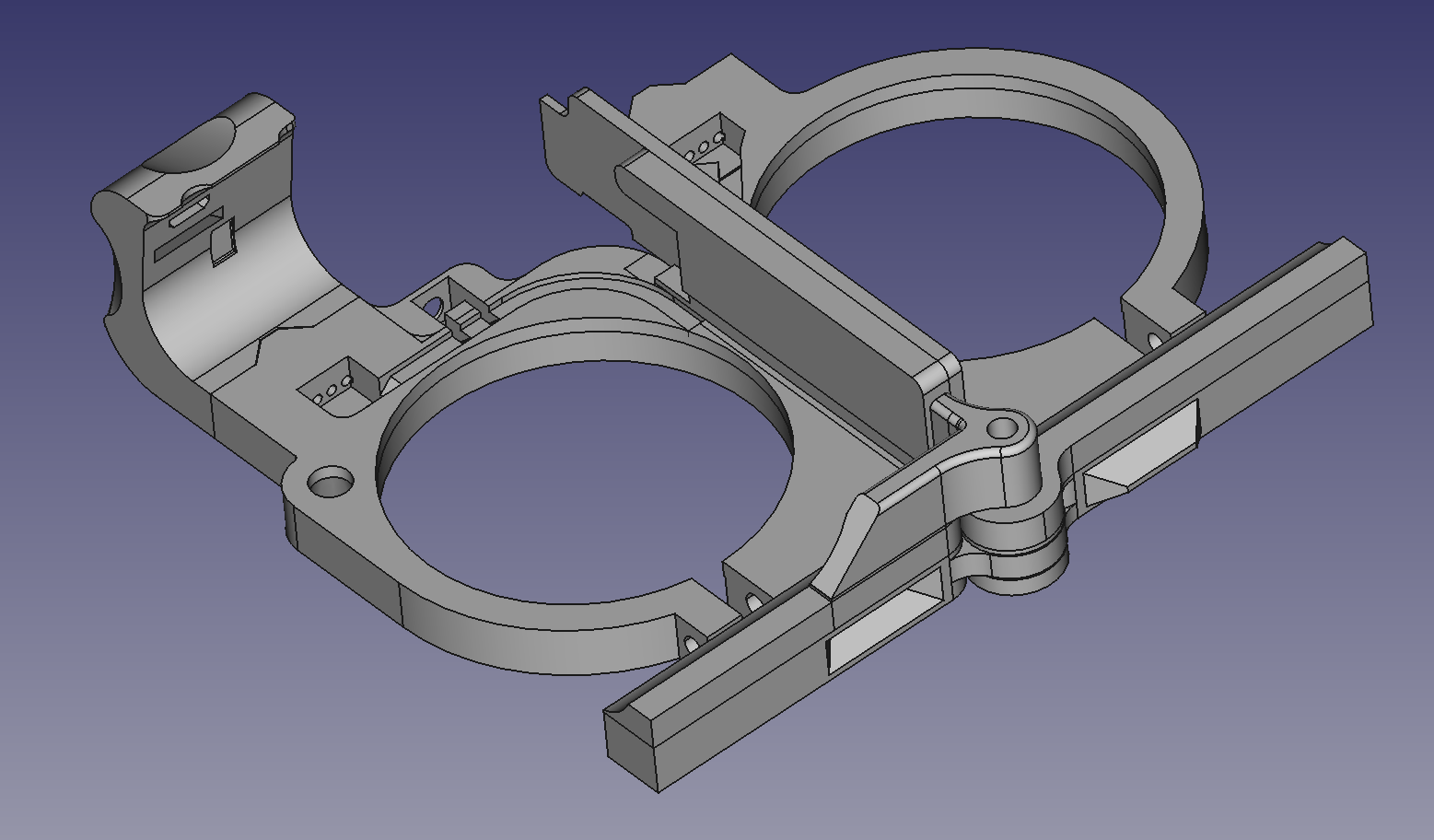

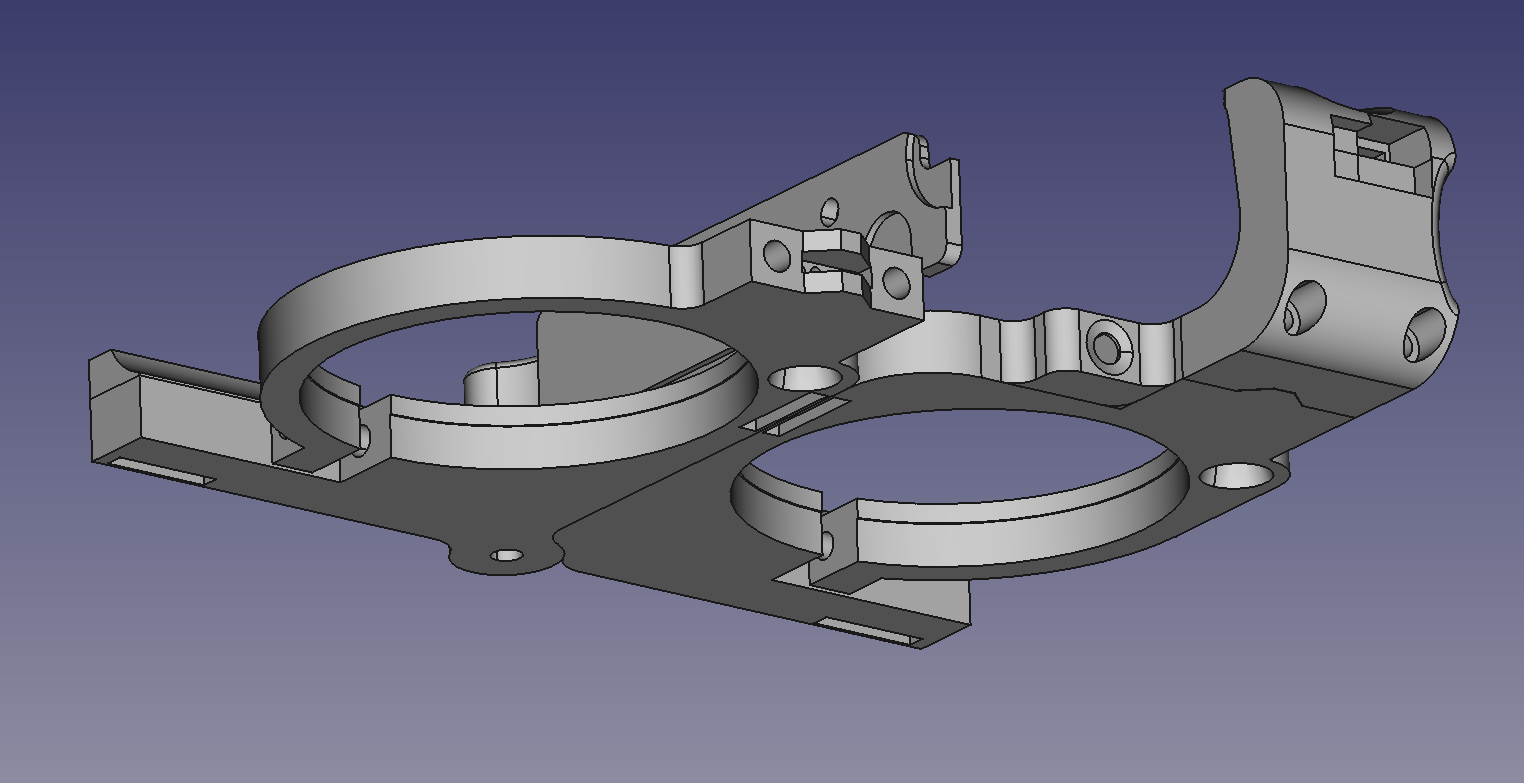

Der bei weitem größte Zeitaufwand steckte bei diesem Projekt in dem Zeichnen der Halterung. Diese soll in mehreren Teilen 3D gedruckt werden. Dies war mein erstes größ Projekt in FreeCad 0.19 (realthunder / FreeCAD_assembly3) was dem Zeitumfang sicherlich zugetragen hat, jedoch mich in dieser Software ein ganzes Stück weiterbrachte. FreeCAD Projektdatei und die exportierten STL Dateien sind am Ende dieser Seite zu finden.

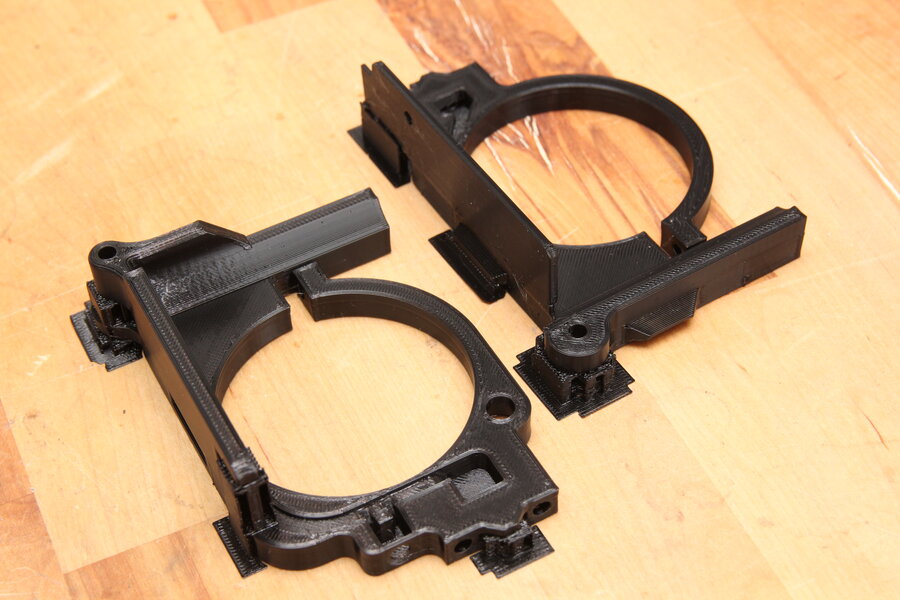

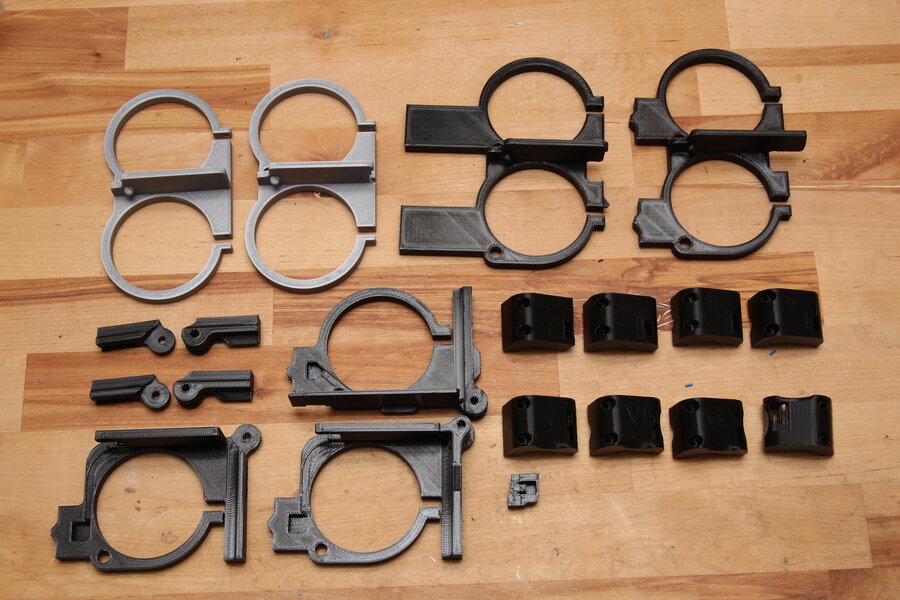

Wie an den ganzen Testdrucken zu sehen ging mein Design zuerst zu einer festen Hochkantmontage. Dabei liegen die Objektive etwa 6cm auseinander, was dem Menschlichen Augenabstand am nähsten liegt und die tiefe der 3D Bilder realitätsnaher wirken lassen sollte. Um dennoch Fotos im Landscape Format zu erstellen ist es möglich in der Nachbearbeitung oben und unten einiges abzuschneiden. Mit der Brennweite des Objektivs ist das garnichtmal so tragisch, da hier immernoch etwas nahe an Normalbrennweite übrig bleiben würde. In Z-Montage, also Kameras nebeneinander mit der linken kopfüber, ergibt sich ein Abstand von 9cm im Breitbildformat. Das ist jedoch wiederum für Indooraufnahmen eher ungeeinget.
Für 800€ an Kamerahardware war ich jedoch nicht bereit diesen Kompromiss einzugehen und mich auf eine Option festzulegen. Das Ergebnis war eine Halterung mit einem Drehgelenk.

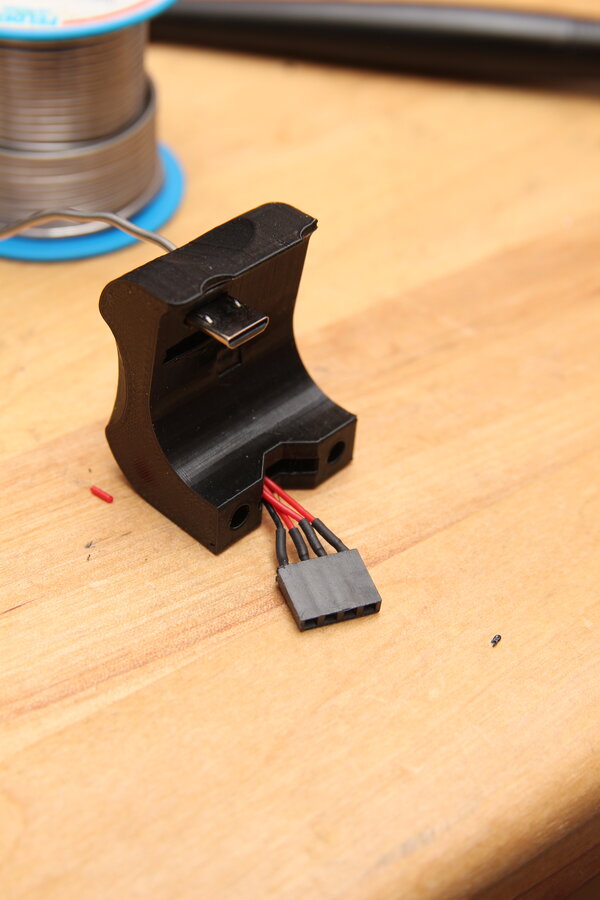

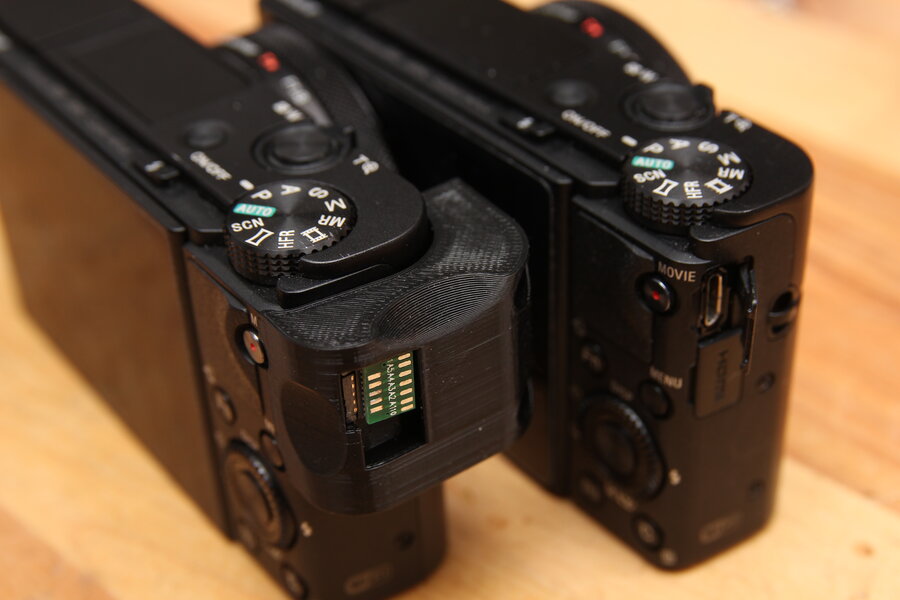

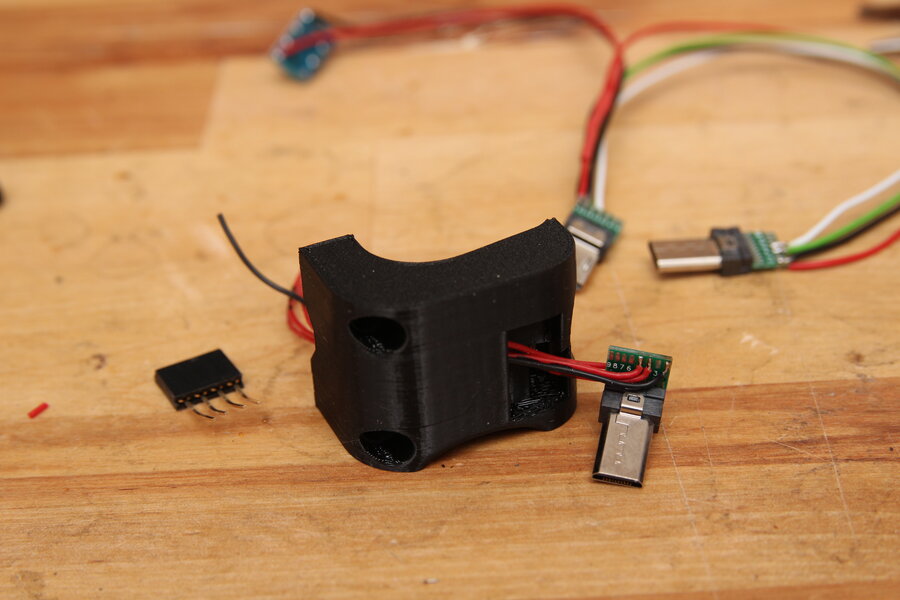

Sobald die Kameras in die Halter gesteckt und am Objektivring festgeklemmt wurden kann von der Seite der Multiport Stecker eingesteckt werden. Diesem habe ich ein Gehäse spendiert, damit er maximal vor Abbrechen geschützt wird. Dort laufen vier Silikonkabel in AWG 24 zu einer RM 2,54mm Buchsenleiste, die mit Sekundenkleber eingeklebt wird. Später, nachdem die Funktion geprüft war, hab ich den Multiport Stecker an der PCB Seite mit 2-Komponenten Epoxydkleber eingegossen.

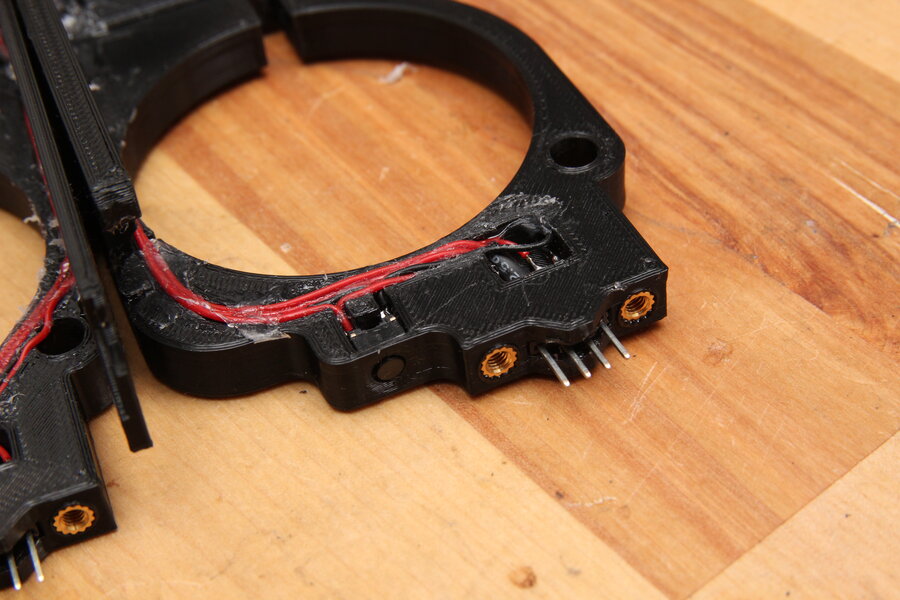

An der Gegenseite befinden sich passende Stiftleisten, um die Signale (GND, PWR_ON, XSHUT und XAELOCK) zur anderen Kamera zu führen. Mit zwei M3 Schrauben wird der Klotz an der Seite zusätzlich gesichert. Hierzu sind Gewindeeinsätze in das PETG eingeschmolzen.
Desweiteren ist in den Bildern der Ein/Aus Taster zu sehen.

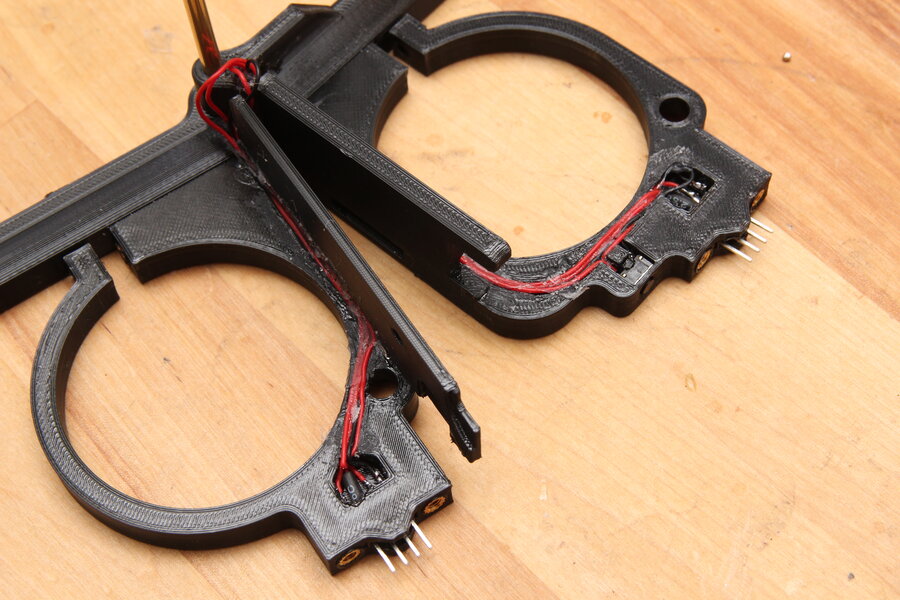

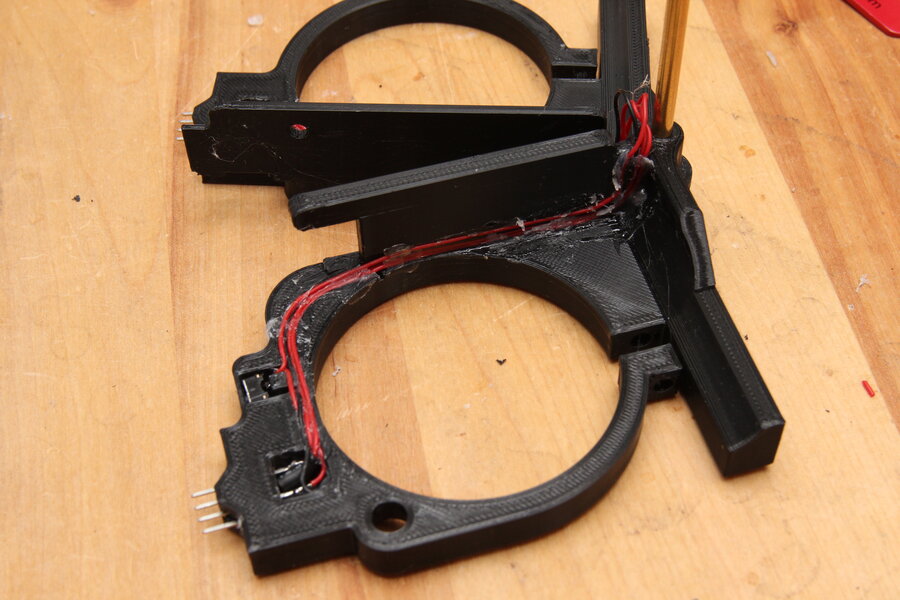

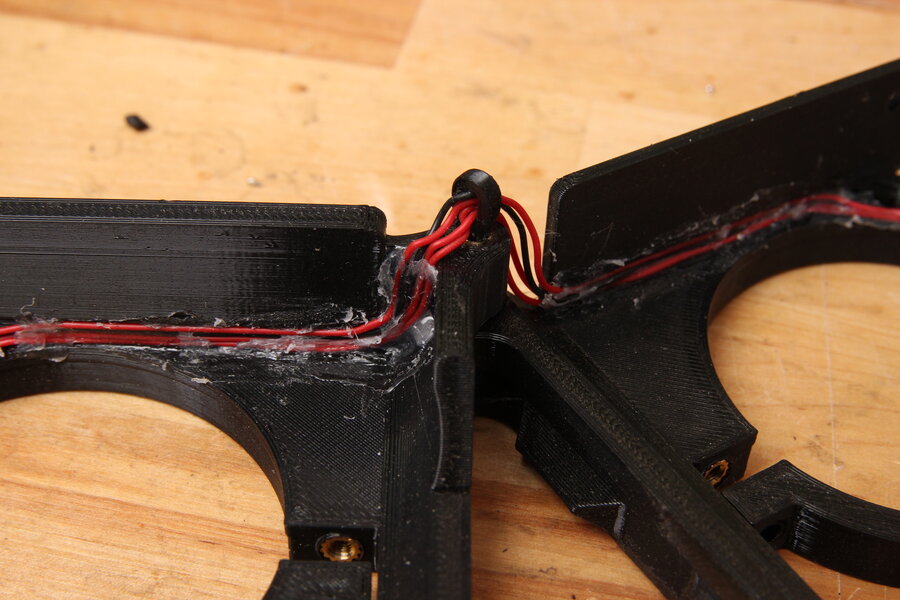

Kopfzerbrechen hat mir die Kabelführung bereitet. Ohne weitere Verbindungskontakte oder Steckverbindungen einzuführen müssen die Kabel zwangsläufig über das Drehgelenk gefürt werden. Eingeklebt sind sie mit *hust* Heißkleber. Damit war es möglich sie nachträglich noch in Position zu rücken.

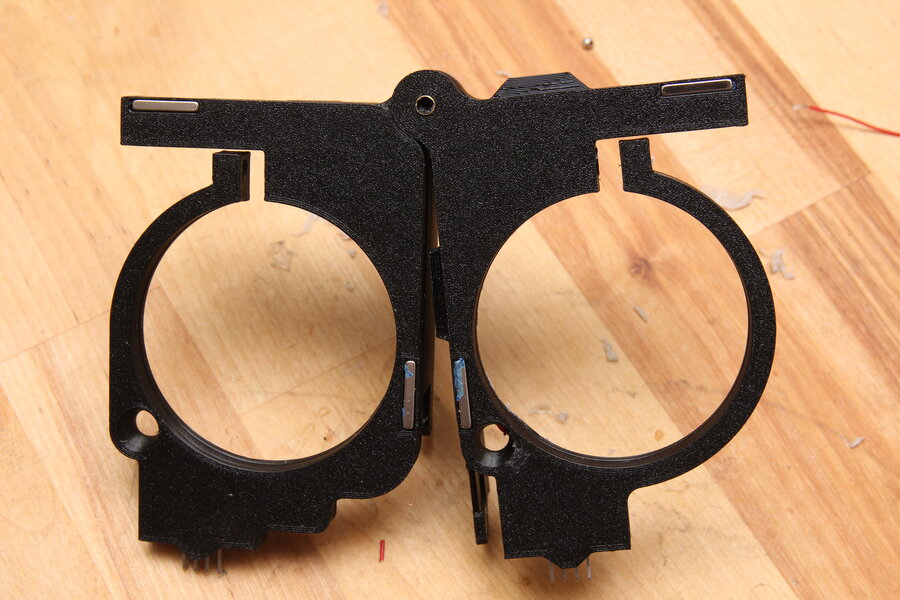

Das Drehgelenk selber bietet von sich aus einen guten Widerstand. Jedoch ist es besser, wenn die Kameras möglichst gerade nebeneinander einrasten. Gut funktionierte dies mit ein paar Magneten.

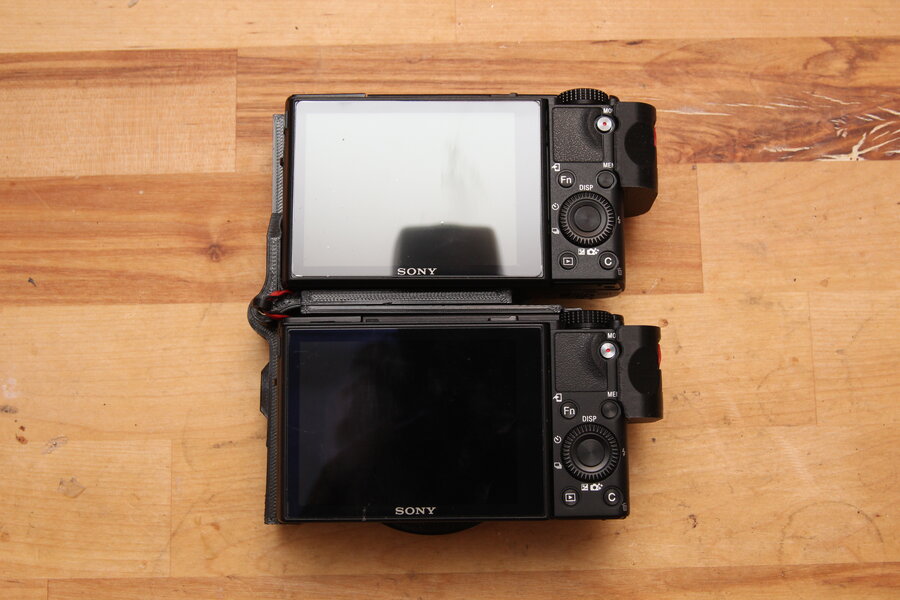

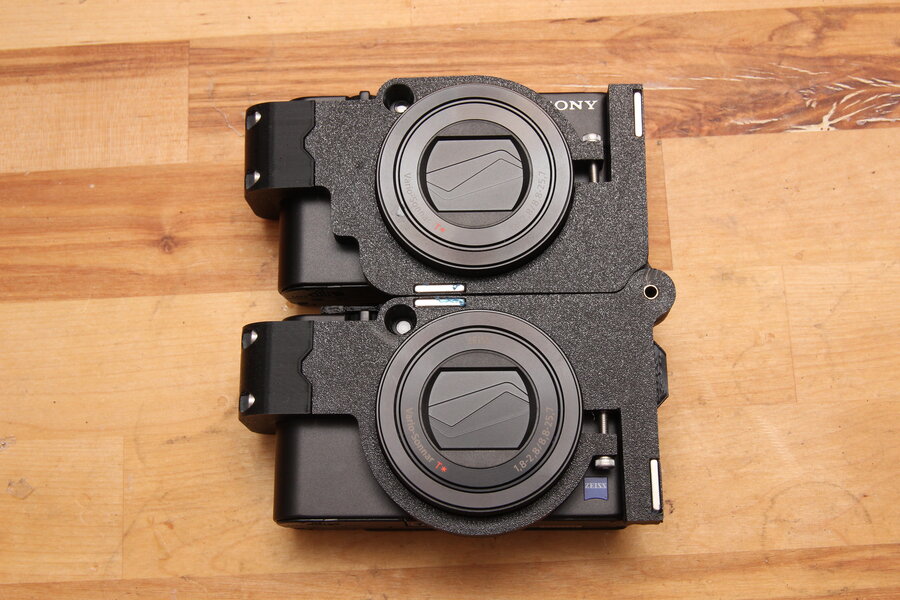

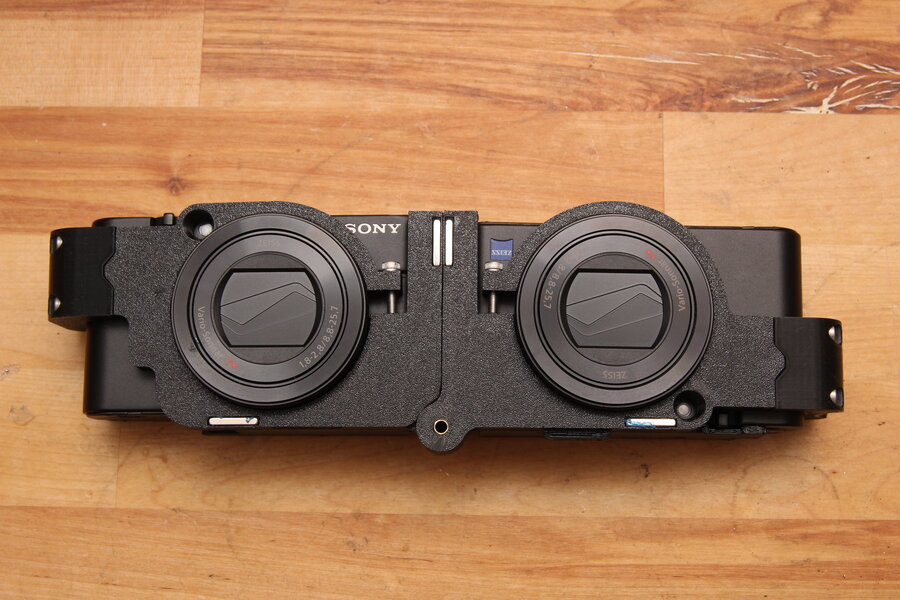

So sieht das Konstrukt mit Kameras im Hochformat aus. Die Kameras müssen selbstverständlich so gehalten werden, dass die Objektive horizontal nebeneinander liegen.

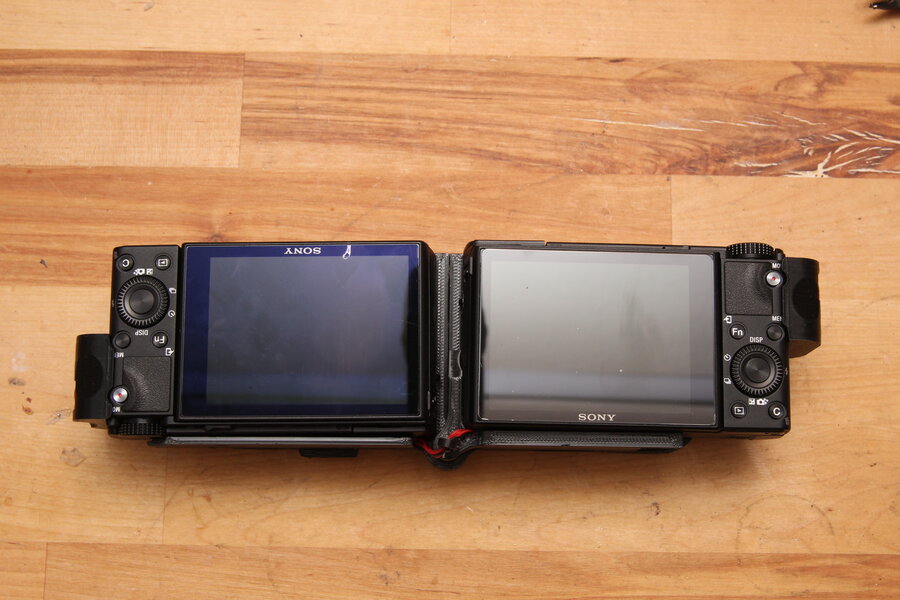

Und mit einem größeren Abstand von 9 cm im Landscape Modus.

Files

FreeCAD Projekt: 20220303_SonyRX100_stereomount
STL: 20220302c_SonyRX100_stereomount_STL
