DIY Beamer

Objektiveinbau

Bei einem sehr Provisorischen Test hatte ich mal das Objektiv nicht ganz mittig gehalten,
sondern so, dass der Brennpunkt am Rand des Objektivs war.
Dadurch fing das Ding auch gleich an zu Rauchen.
Um dies zu vermeiden, habe ich beschlossen, eine Halterung aus Alu zu bauen.

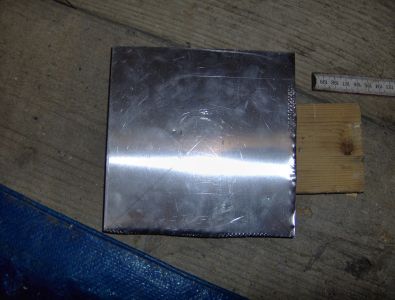

Das Alublech, es wird später auf eine MDF Platte geschraubt.

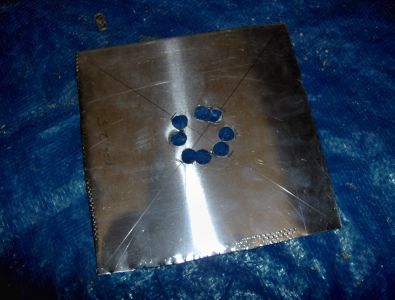

Um ein Loch für das Objektiv herauszubekommen (durchmesser = 4,5cm) hab ich einzelne Löcher gebohrt,

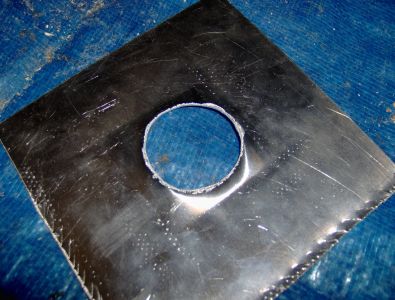

wodurch dsich mit ein wenig Feilen, ein akzeptables Loch hinbekommen lies.

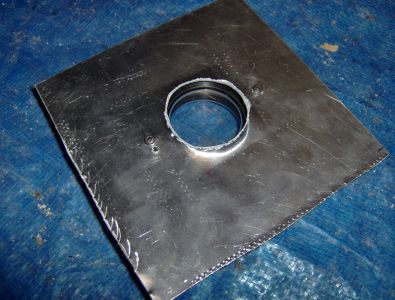

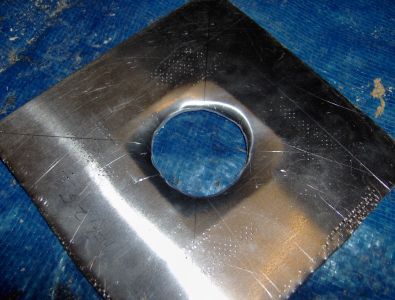

Das loch noch ein bisschen nach außen/innen gebogen, und fertig.


Das selbe nochma, ok fast

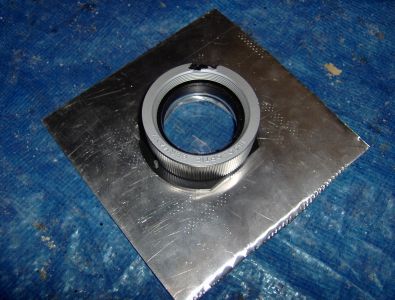

Und das Objektiv draufgeschraubt


Nochmal von der anderen Seite

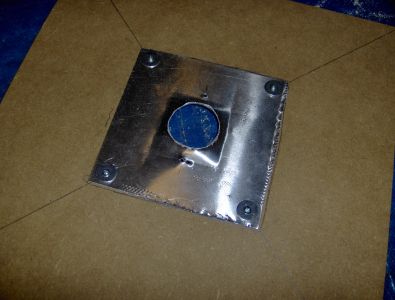

Und den Ömmel am Holz fest geschaubt


Zur Übersicht
