Project start: February 2009

DIY Beamer - Belüftung

Damit der Kleine Lüfter nicht alleine die Lampe kühlen muss
hab ich noch nen PC-Lüfter mit einem durchmesser von 8cm eingebaut.
Für die 12V die der Lüfter benötigt hab ich noch ein
kleines PC Netzteil eingebaut. An diesem werden weitere Lüfter angeschlossen und
sonstige sachen die ein bisschen strom brauchen.

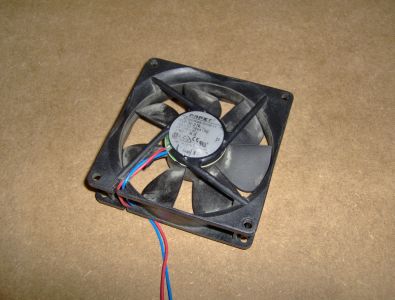

Der Lüfter

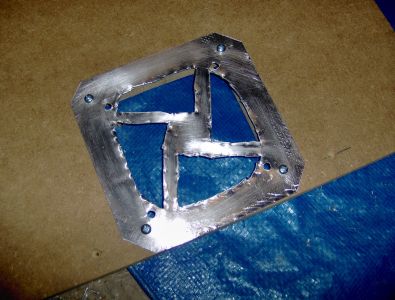

Als einfaches Lüftergitter hab ich mir was feines aus Alu geschnitzt.

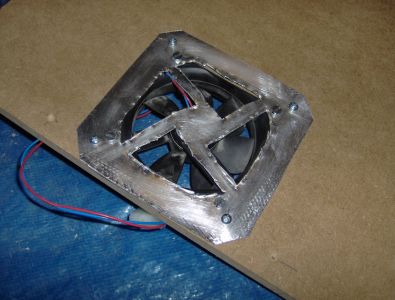

Da dann n Paar Löcher für den Lüfter und zum Befestigen rein und drangeschraubt

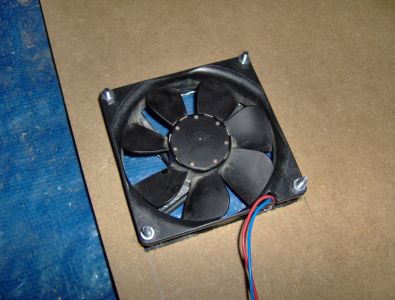

Dann den Lüfter rein

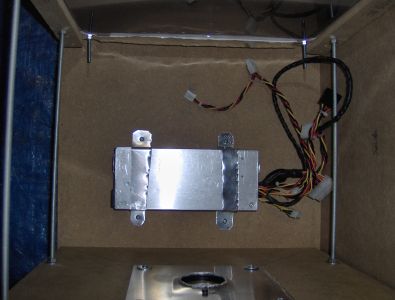

Von unten

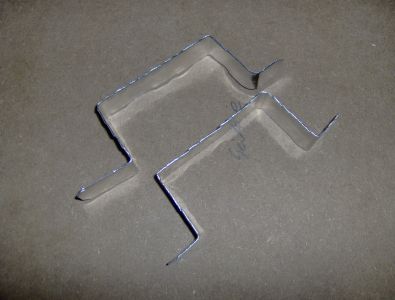

Damit das kleine PC-Netzteil auch gut befestigt ist, hab ich solche kleinen Halter gebaut

Dann zwischen 2. Fresnel und Objektiv am Boden angeschraubt und fertig

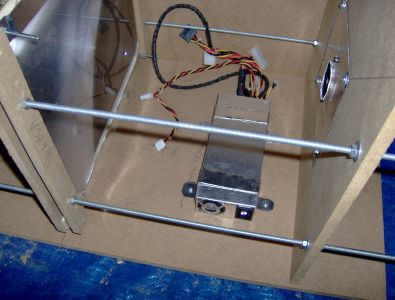

Von oben

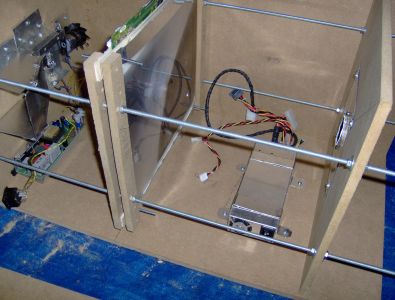

So siehts dann aus. Von den Ausgängen brauch ich eigendlich nur die 4-Pin Molex Stecker und
den ATX Stecker zum anschalten des Netzteils (Grünen Kontakt mit Masse, schwarz, verbinden)
