Projektbeginn: Juni 2011

RGB-Strahler

Um dem Ambilight noch ein bisschen mehr bedeutung zukommen zu lassen kam ich auf die Idee, eine Wand schräg zu bestrahlen damit sich ein schöner Lichtkegel ergibt.
Die Wand, welche von den Ecken aus jeweils mit einem Strahler beleuchtet wird, ist die an welcher der Monitor steht.

Ein Strahler besteht aus insgesamt 9 LED's mit jeweils 3 mal Rot, Grün und Blau.

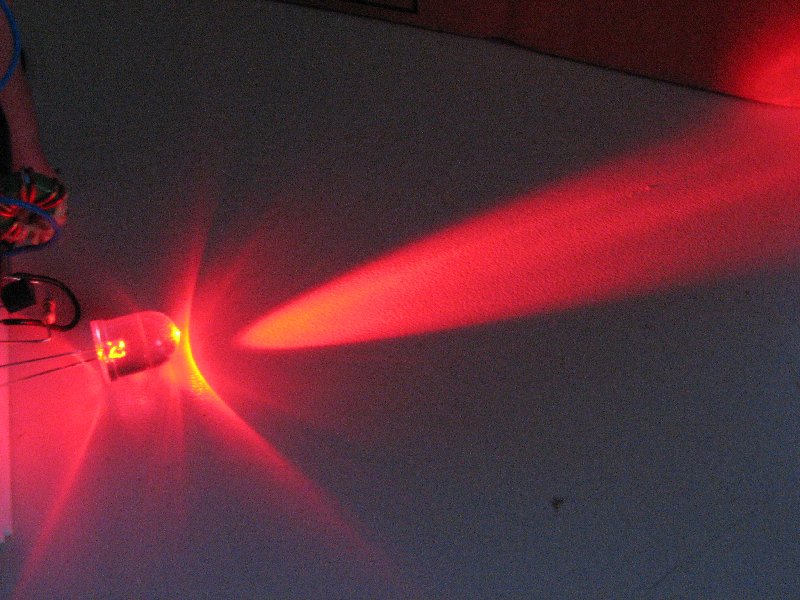

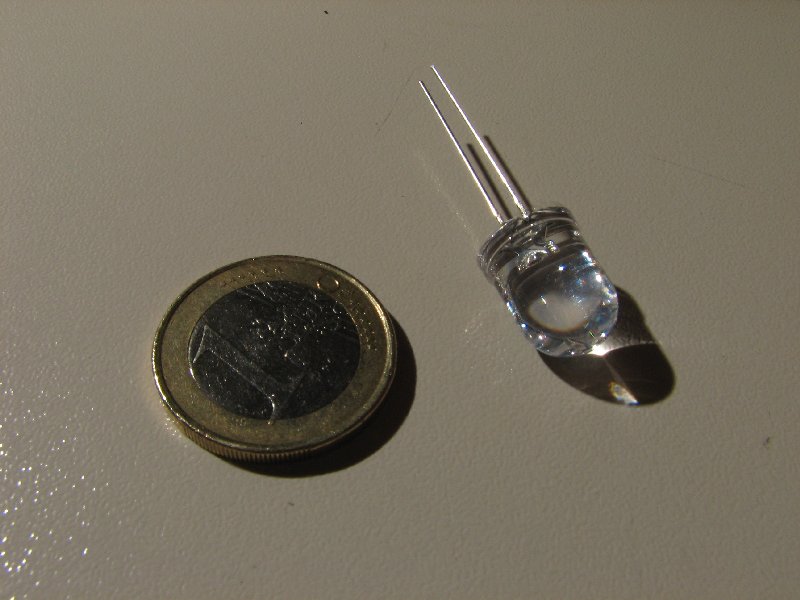

Die LED's sind 1cm (Durchmesser) Oschis

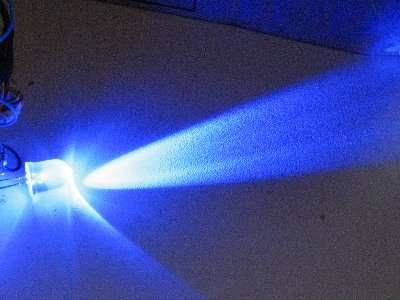

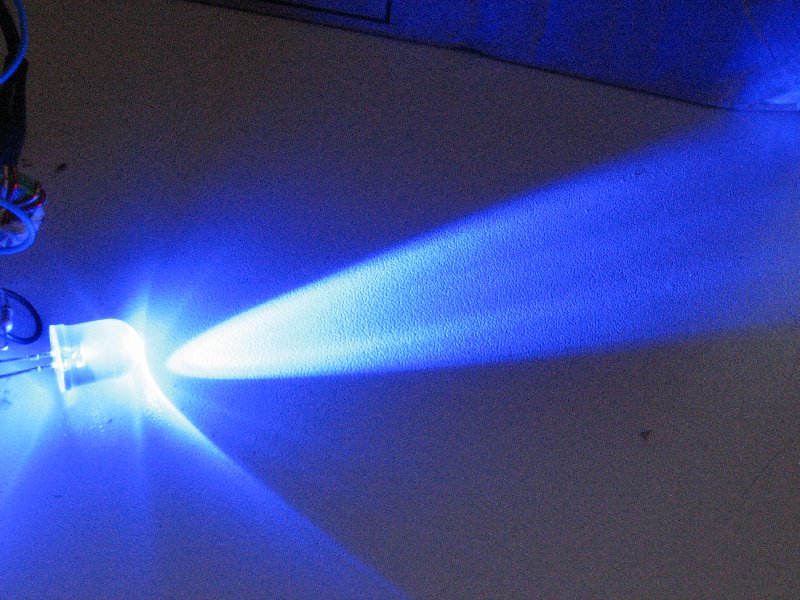

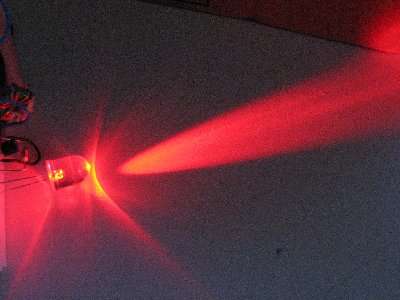

Dafür, dass sie so winzig sind haben sie doch eine ordentliche Leuchtkraft

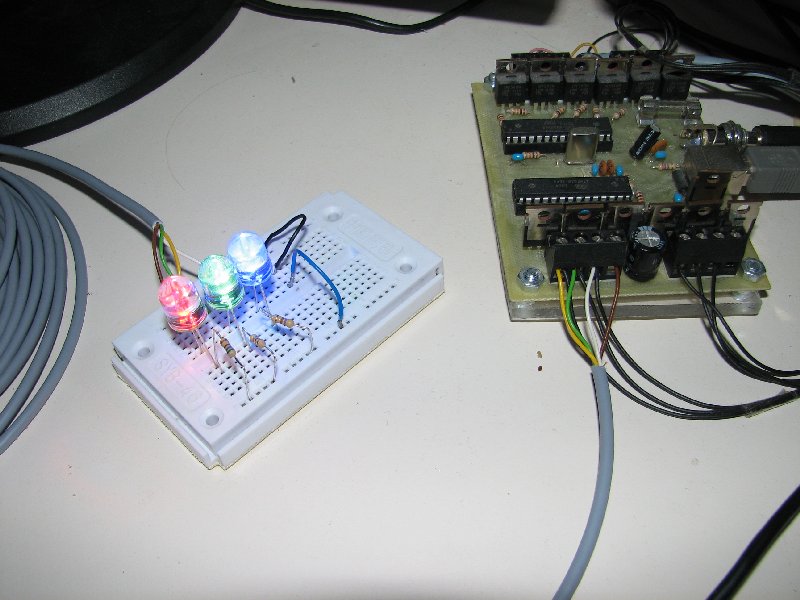

Erste Test auf einem Breadboard

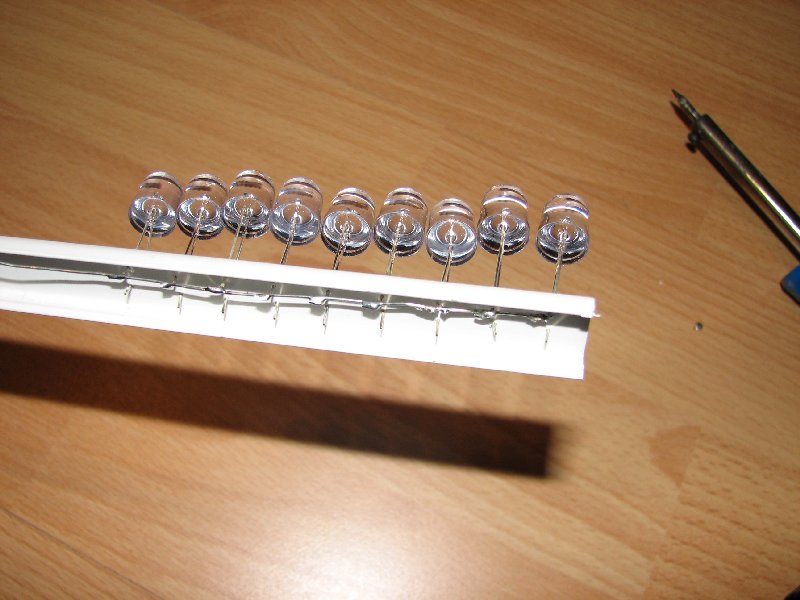

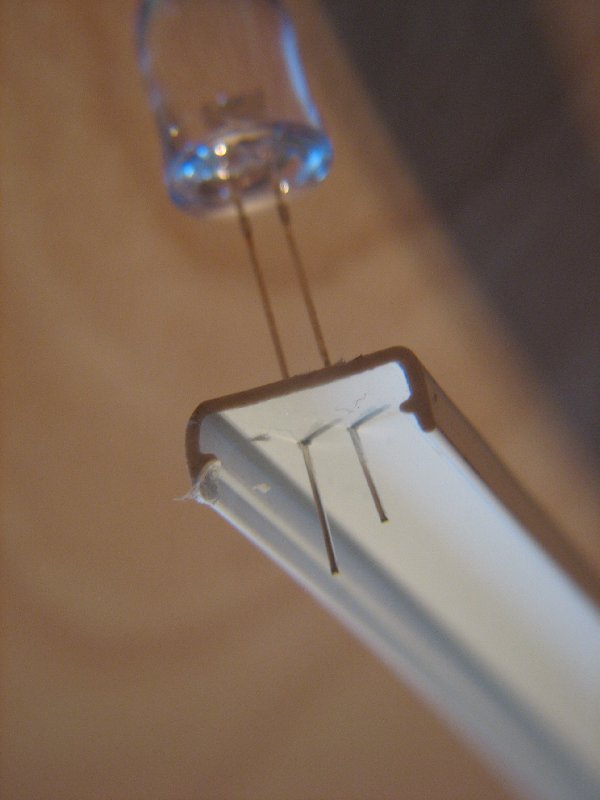

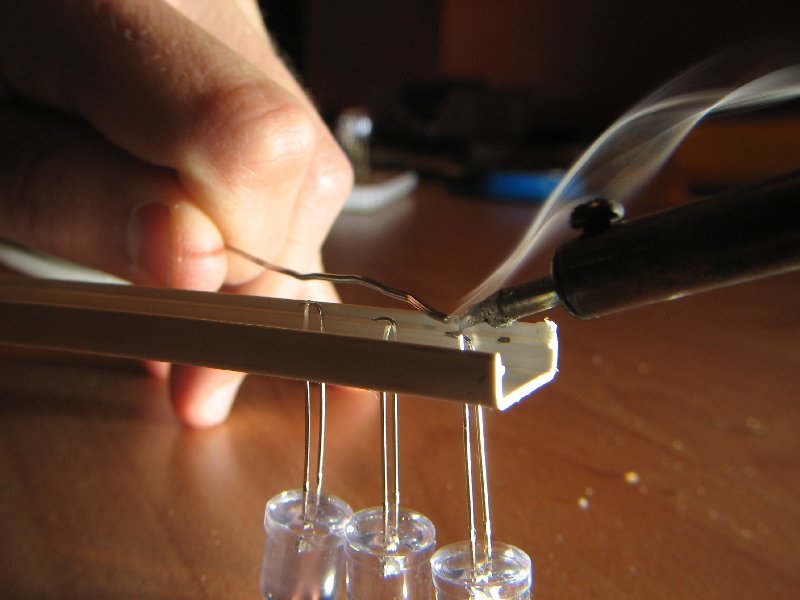

Die 9 Leds kommen in einer Reihe in einen zweckentfremdeten Rohrkanal und werden auf der Rückseite verlötet

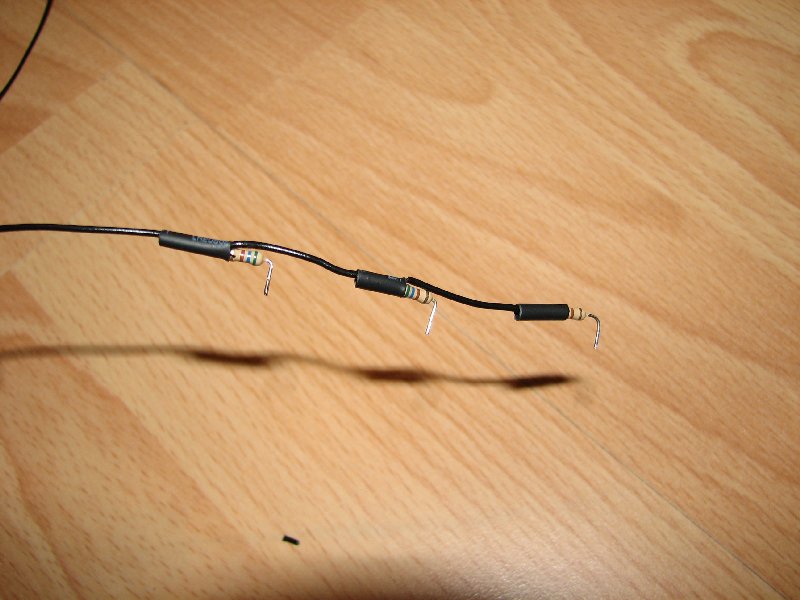

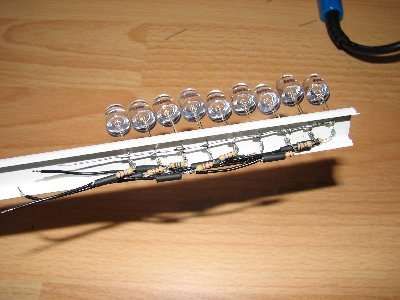

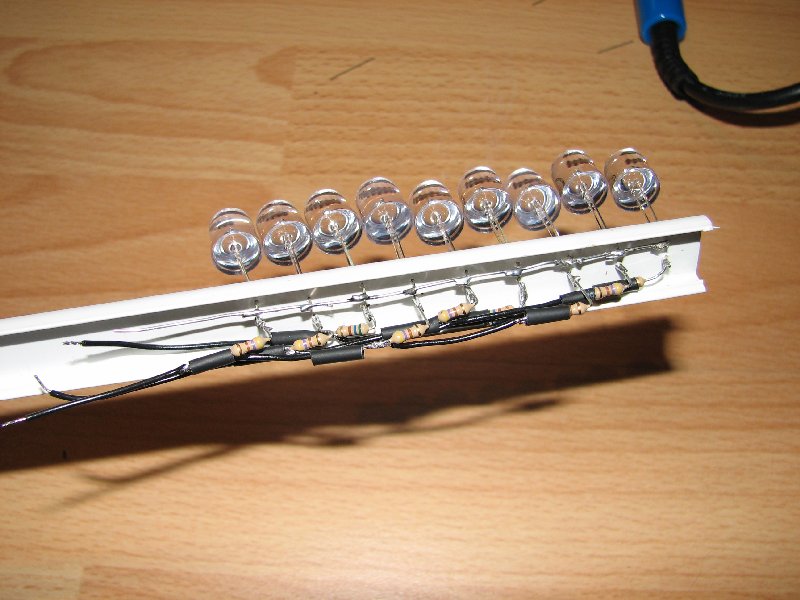

Nachdem alle Anoden verbunden sind müssen nocht vor jede LED ein entsprechender Vorwiderstand (470 Ohm für Grün und Blau, 560 Ohm für Rot)

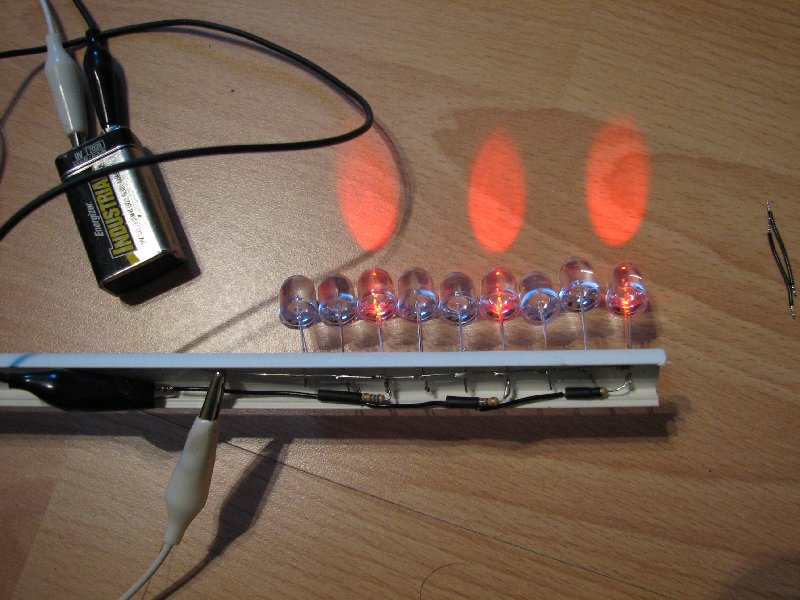

Nach einem Test ob noch nichts kaputt ist konnten die anderen Farben ebenso verlötet werden

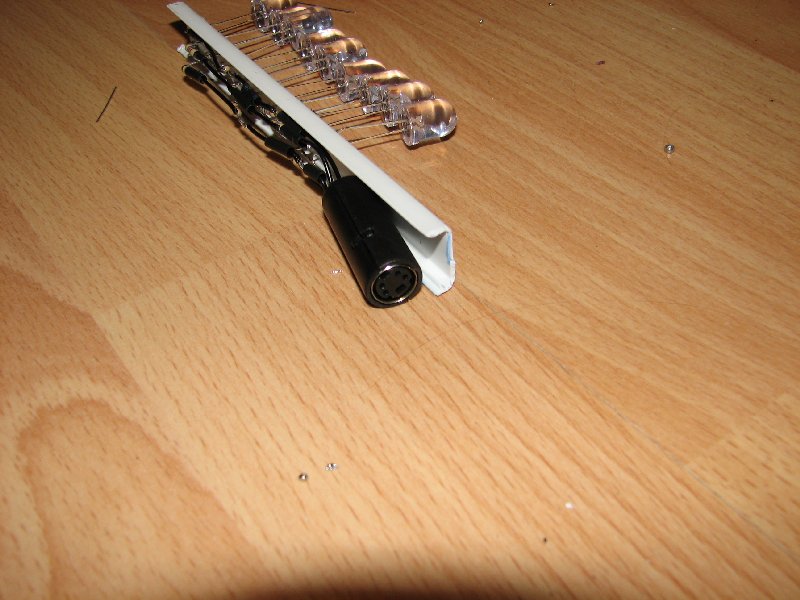

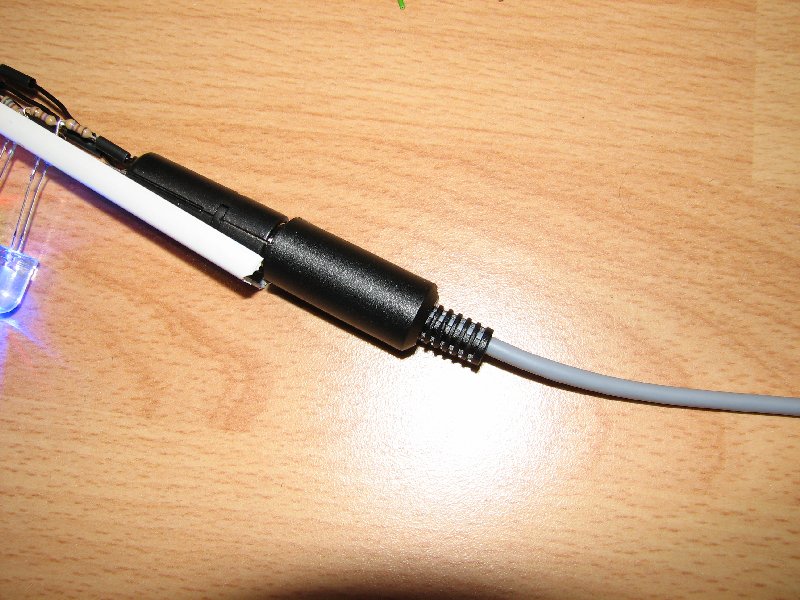

Am unteren Ende kommt noch eine Buchse dran um die Strahler "handlicher" zu machen.

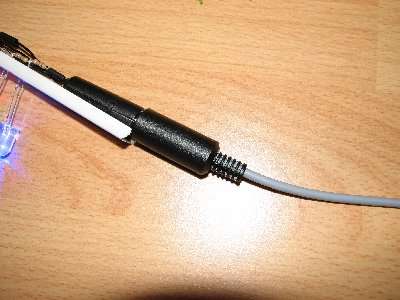

Der Verbindungsstecker ist irgendein DIN Rundstecker

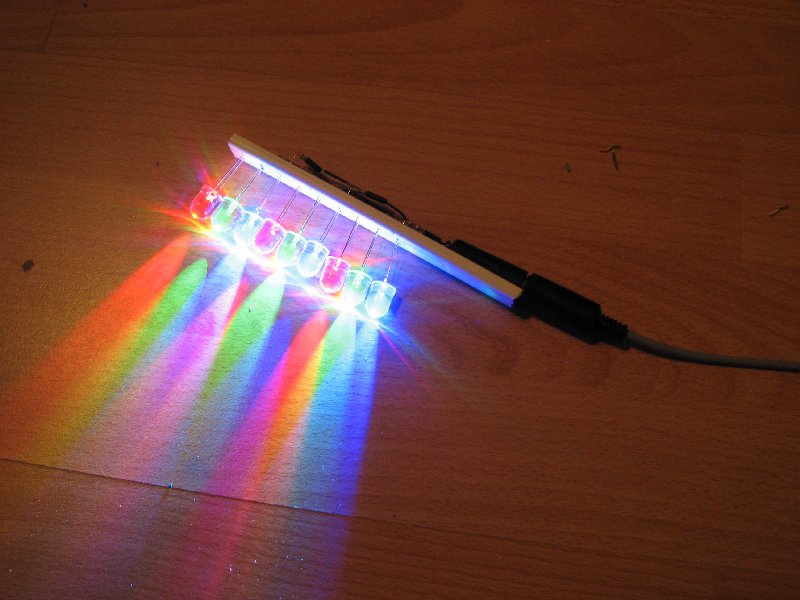

Nach einem Test des fertigen Strahlers konnte der zweite kommen

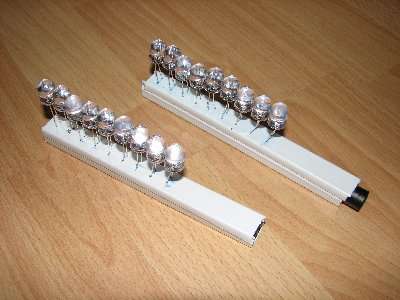

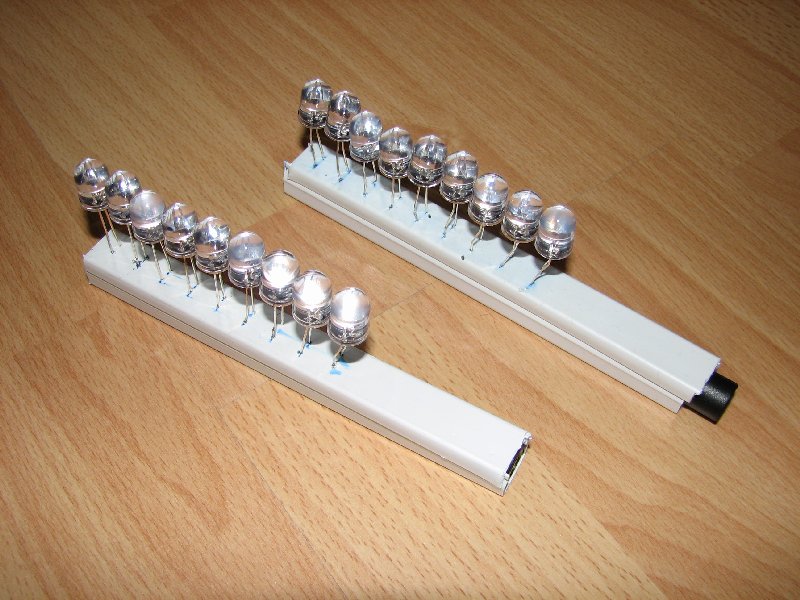

Und der zweite auch fertig. Was sich hier so in wenigen Minuten ließt hat mich mehr als 4 Stunden gekostet

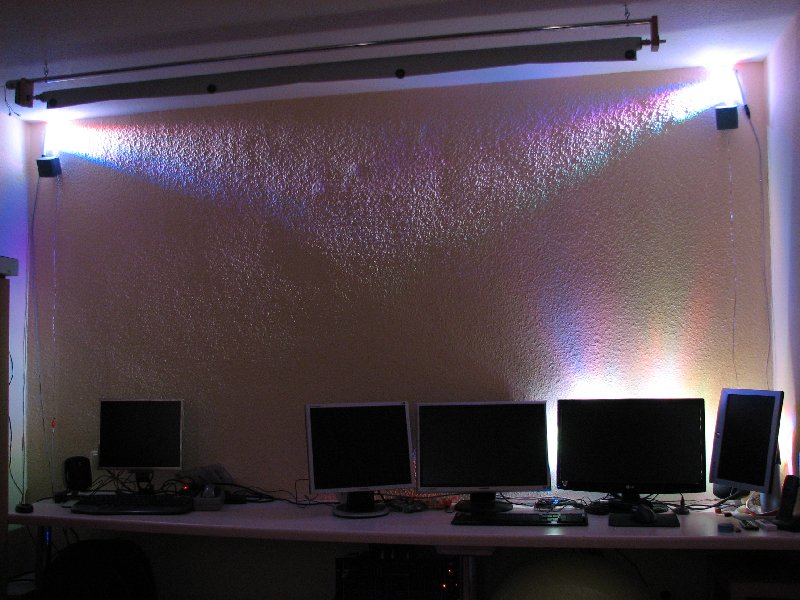

Und helau! Darauf hat die Welt gewartet.

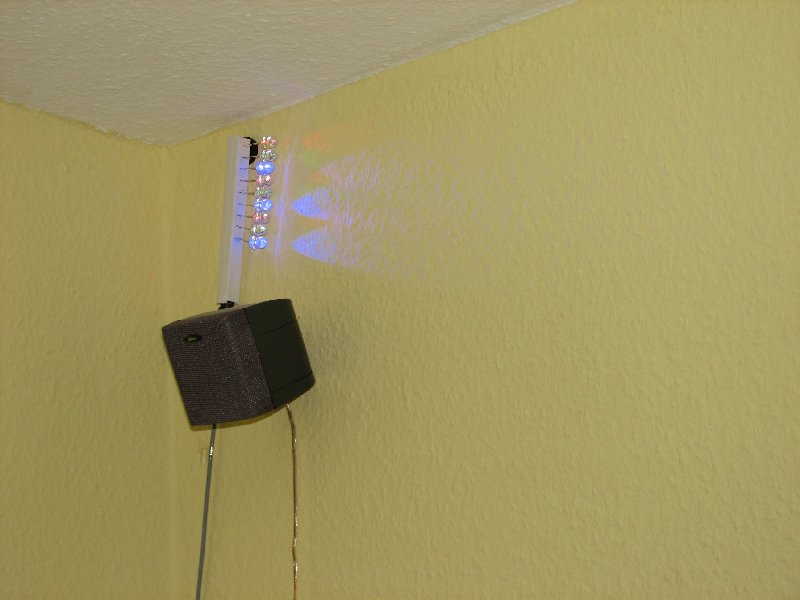

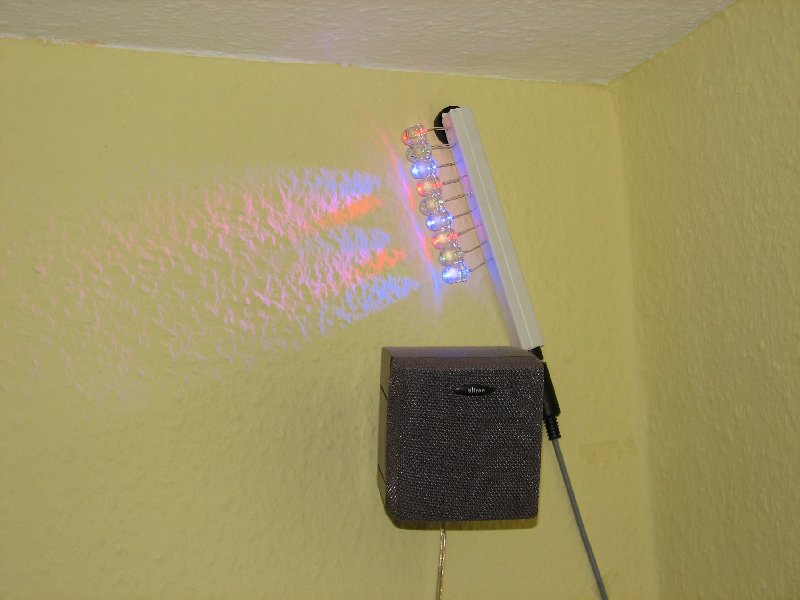

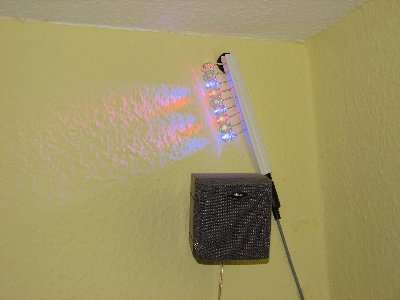

Die Strahler hab ich mit einem Nagel ganz simpel an der Wand aufgehangen

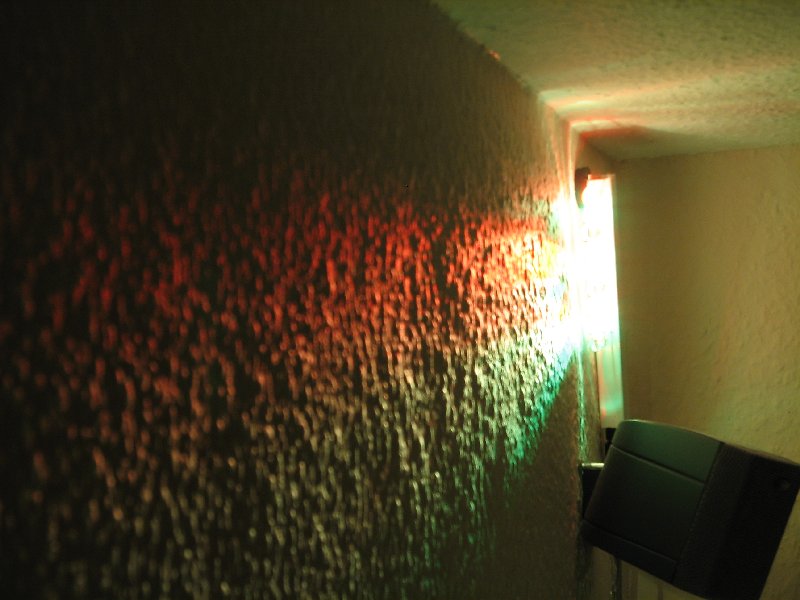

Der Blick von der Seite

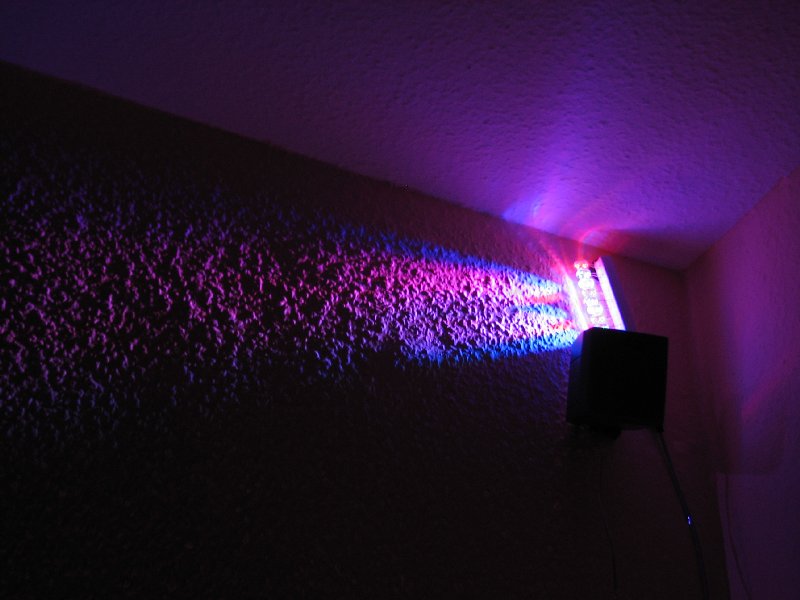

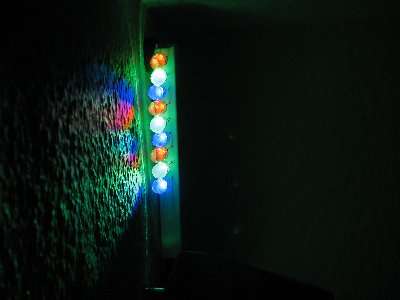

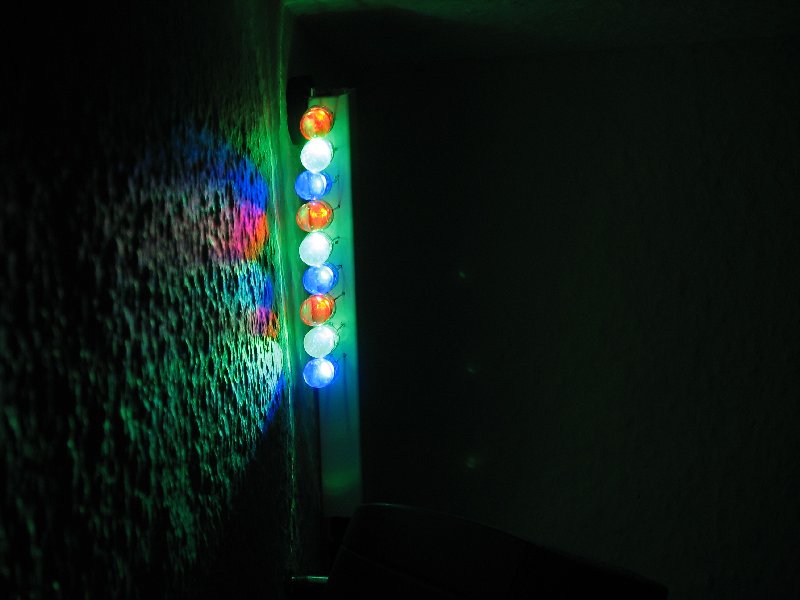

Hier nochmal mit Licht
