E-Rollo Mechanik

April 2010

Da ich nach meiner Zimmerrenovierung keine Rollos oder dergleichen hatte

entschied ich mich nach einiger Zeit dazu, Raffrollos zu kaufen.

Da ich allerdings diese weiße Plastikkette an der Seite sehr unschön fand,

dachte ich als Hobbybastler direkt an nen Motor.

So, bisschen informiert und bei Pollin auf ein paar Gleichstrom Getriebemotoren gestoßen.

Ich entschied mich für diese hier, da sie bei

angenehmen 12V 30U/min haben, und somit die Rollos mit ausreichender Kraft ziehen können.

Da das Rollo im Prinzip nur ein auf einer Rolle aufgewickelter Stoff ist, ist die Technik ganz simpel.

Duch das Umpolen des DC-Getriebemotors dreht sich das ganze komischerweise auch andersrum.

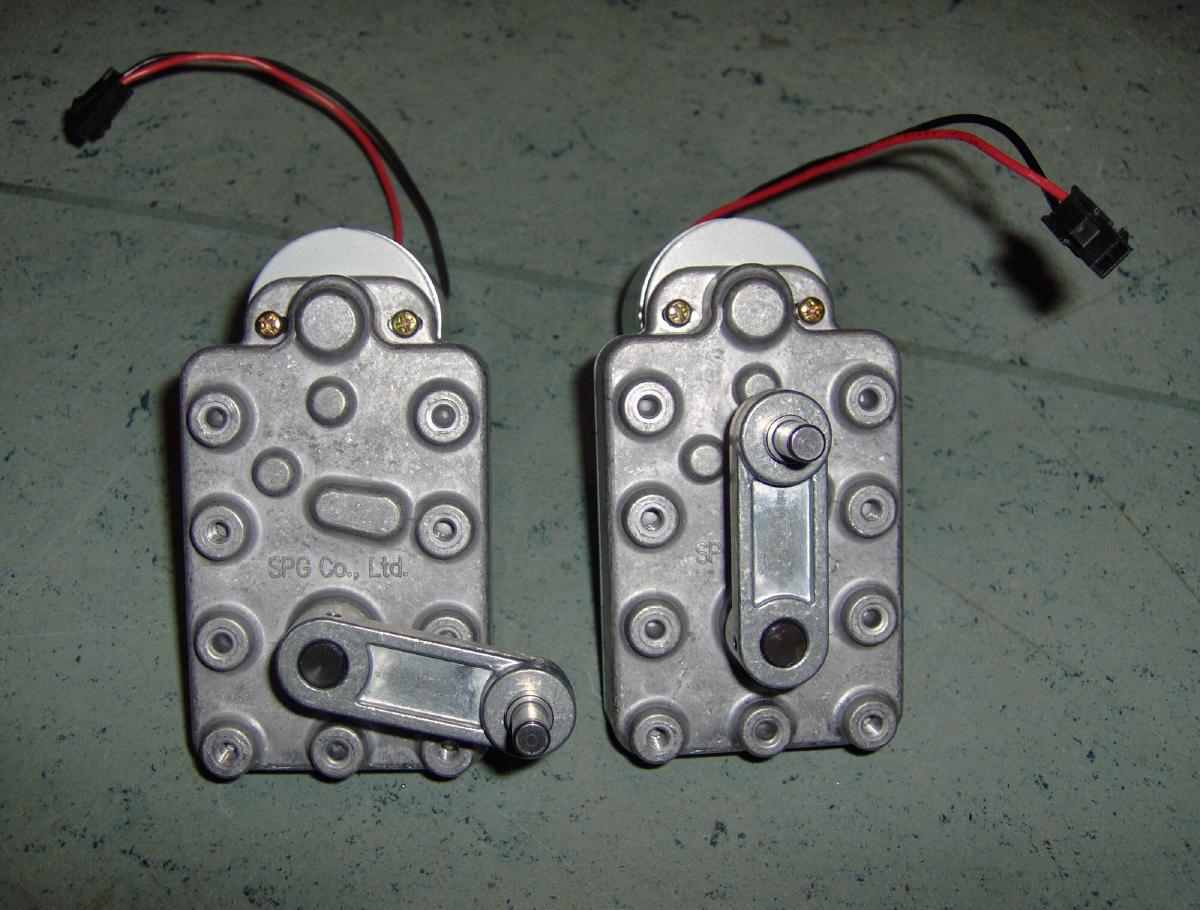

So, mal die zwei DC-Getriebemotoren von Pollin. Für jedes Fenster einer

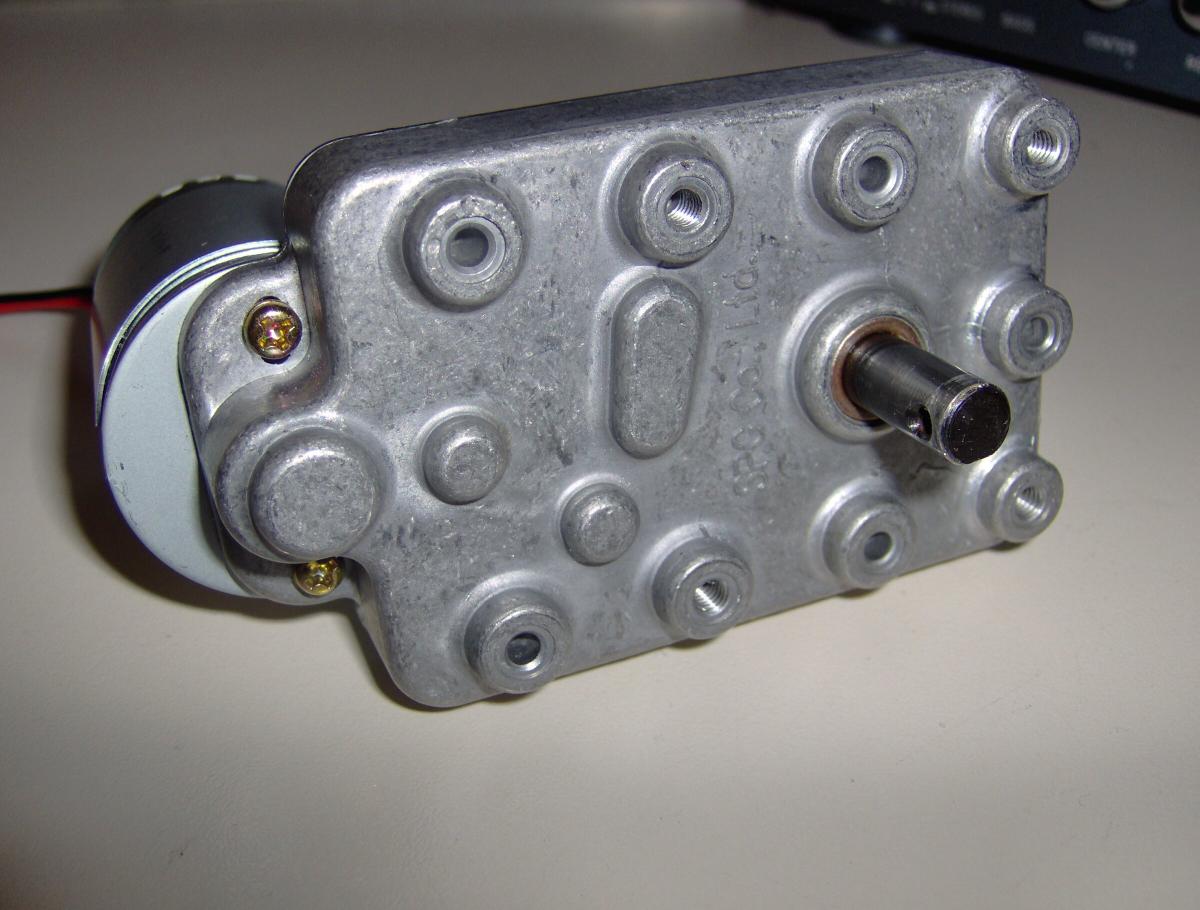

Diese Kurbel da störte etwas, desshalb den kleinen Bolzen da aus dem Loch rausgedrückt und die Kurbel abgemacht

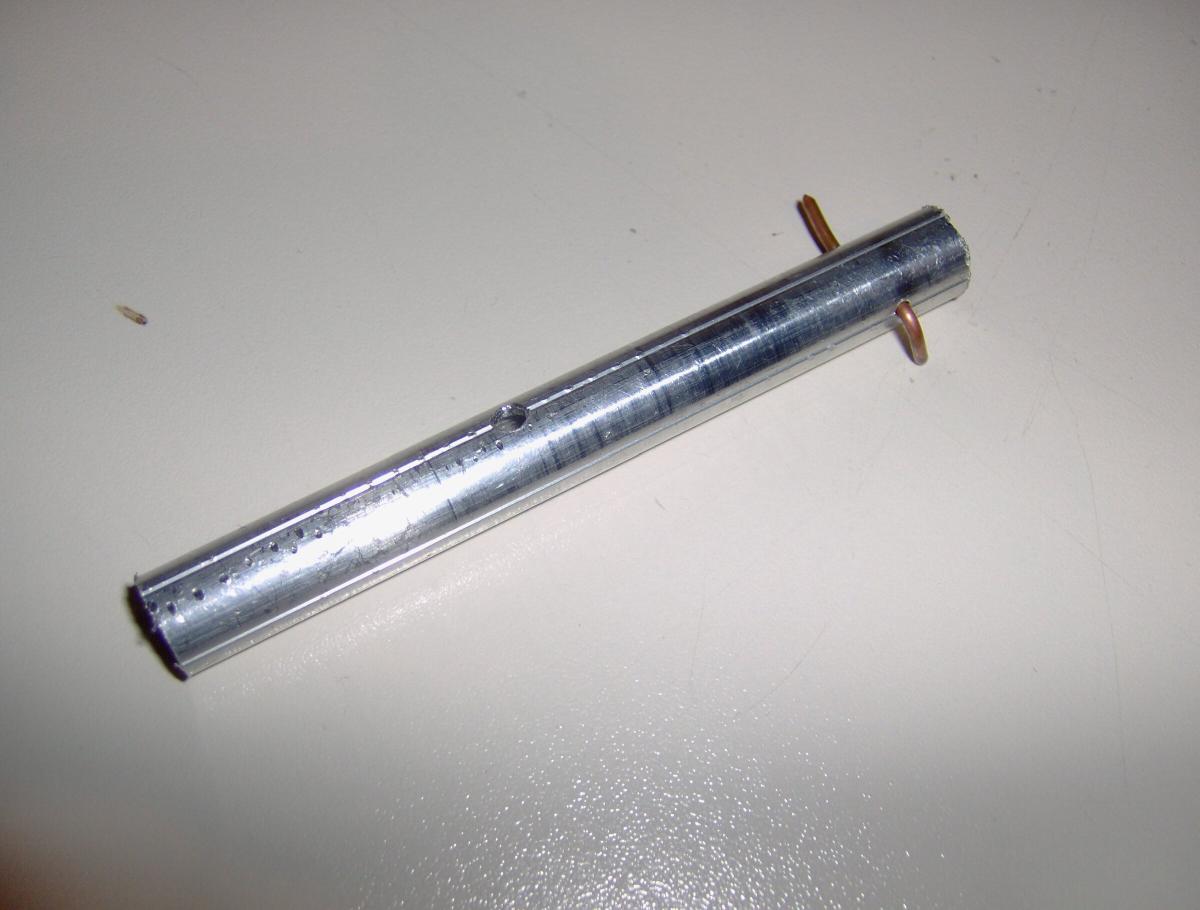

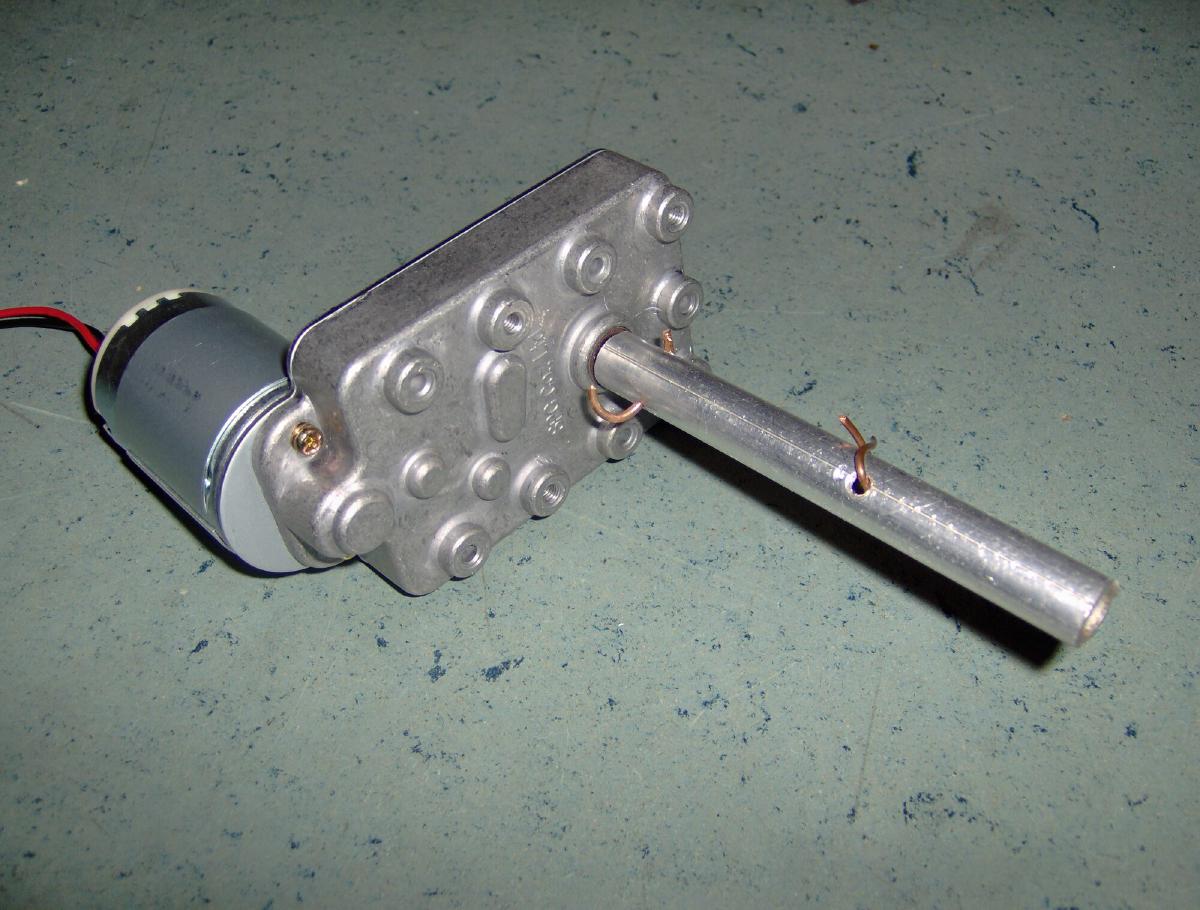

Dann ein passendes Alurohr zurechtgesägt und ein Loch rein gebohrt, damit ich dort

nen Metallstück zur befestigung am Motor druchstecken kann.

In der Mitte is auch noch ein Loch, wo so etwas wie ein Widerhaken rein soll.

Das kann dann einfach so draufgesteckt und fixiert werden

Das ganze soll an einem Holzbrett, welches wiederum an der Wand festgeschraubt wird, befestigt werden.

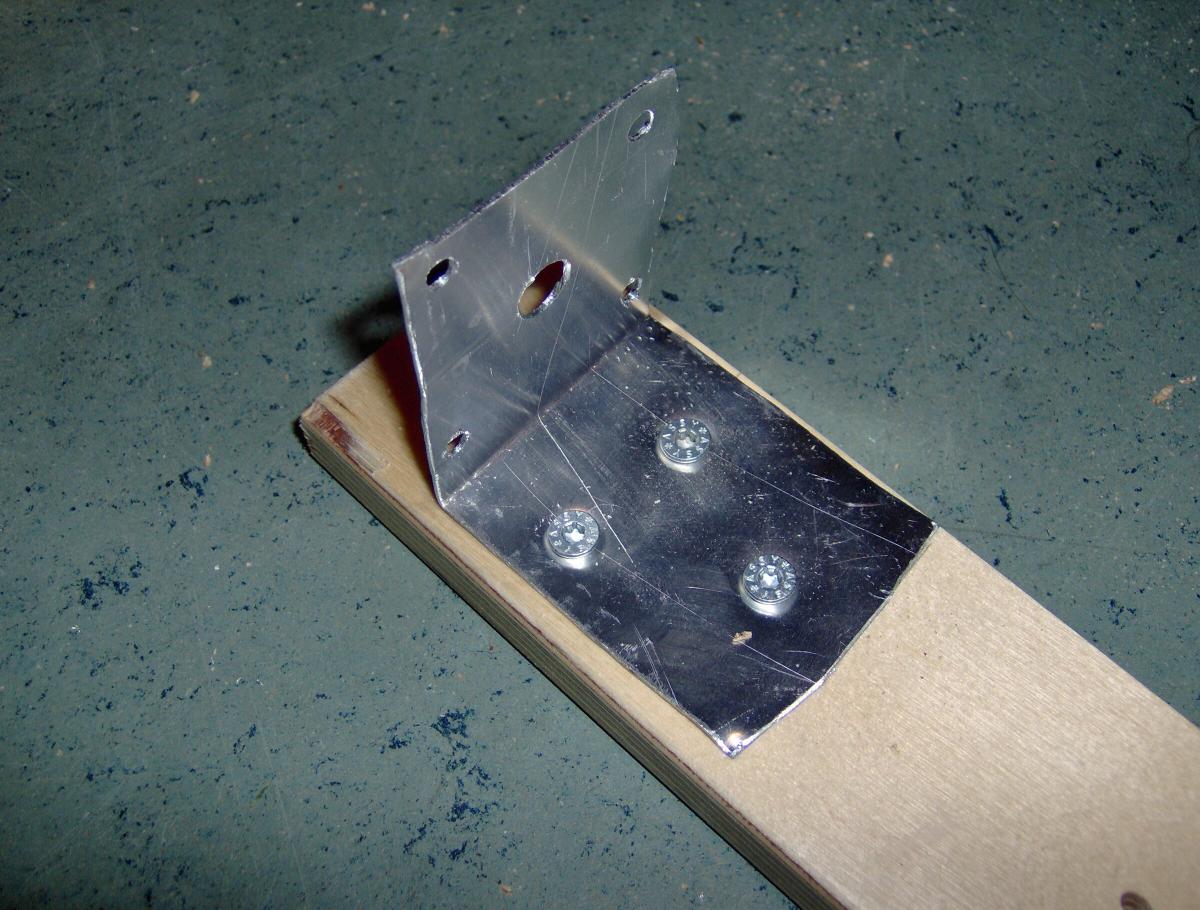

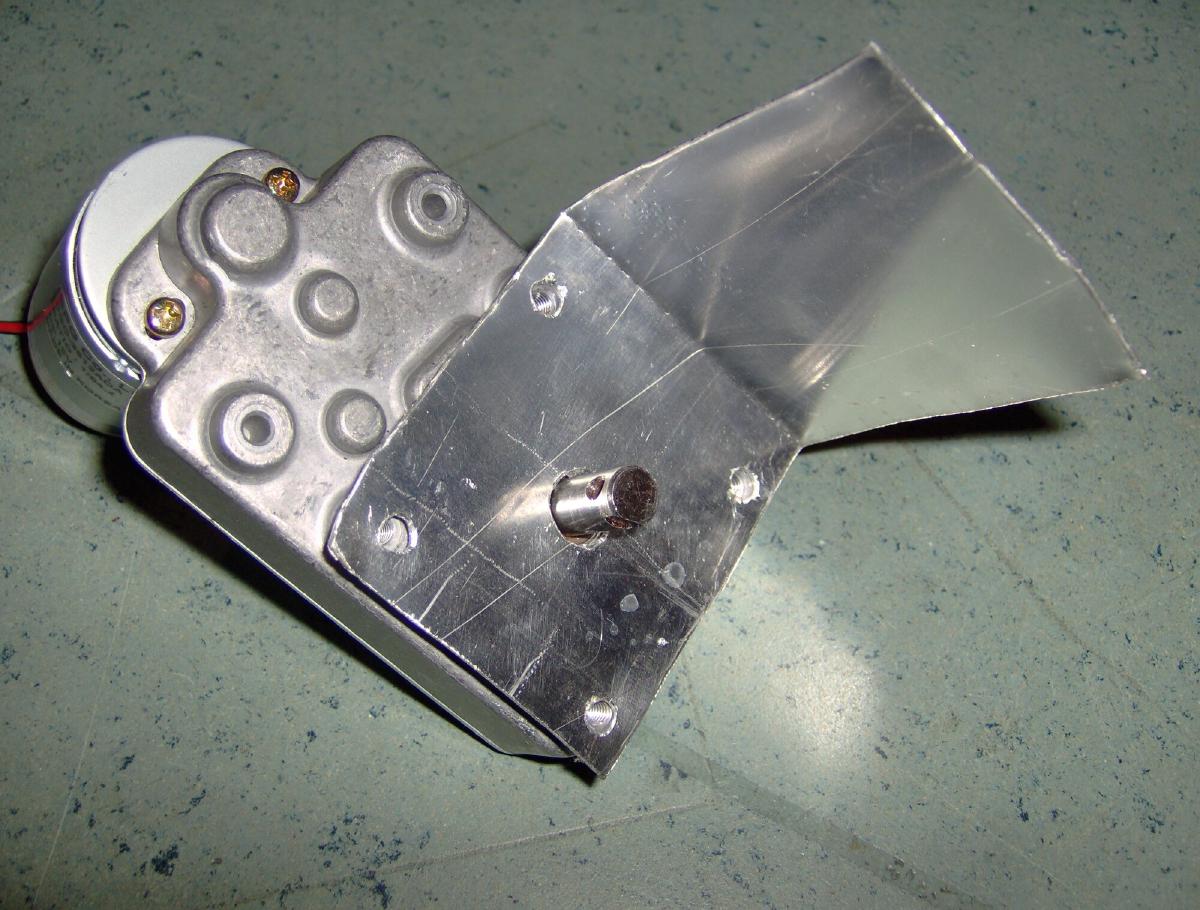

Dazu nen Stück Alu rechtwinklig gebogen und vier passende Löcher gebohrt, um den Motor zu befestigen

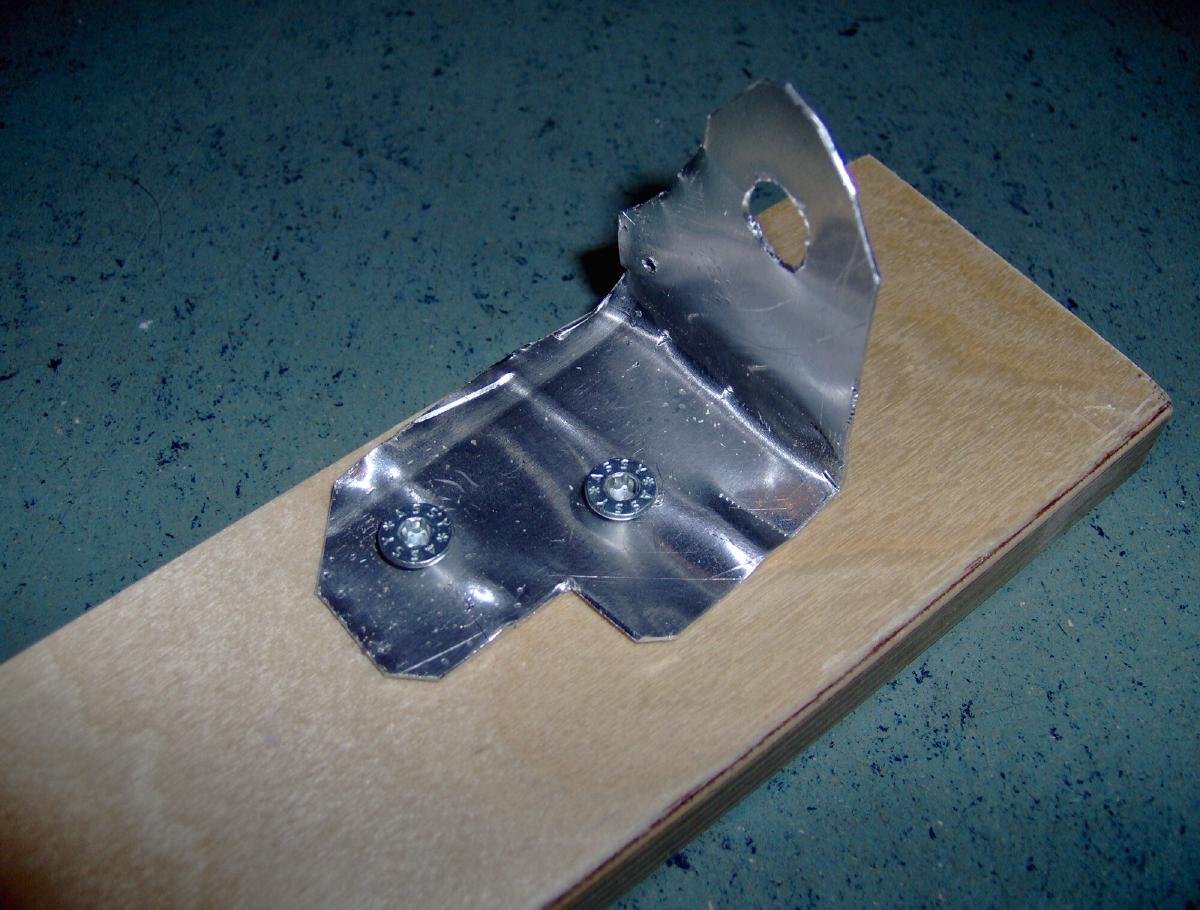

Das dann am Holzbrett befestigt

Auf der anderen Seite ein weiteres Alustück mit nem Loch drin.

Hier wird ein “Plastikstopfen” vom Rollo durchgesteckt, damit es sich frei drehen kann

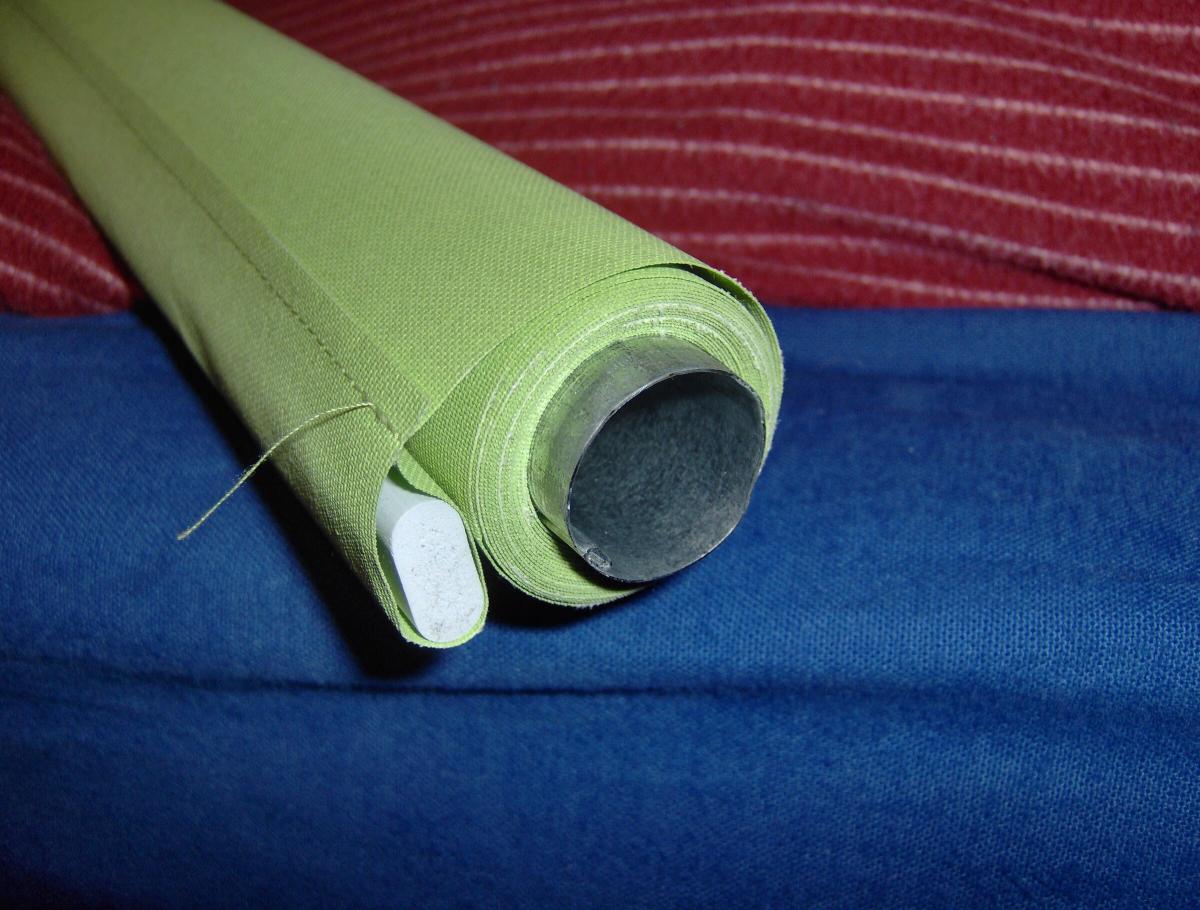

Traritrara, das Rollo. Wie schon gesagt, einfach ein aufgewickelter Stoff.

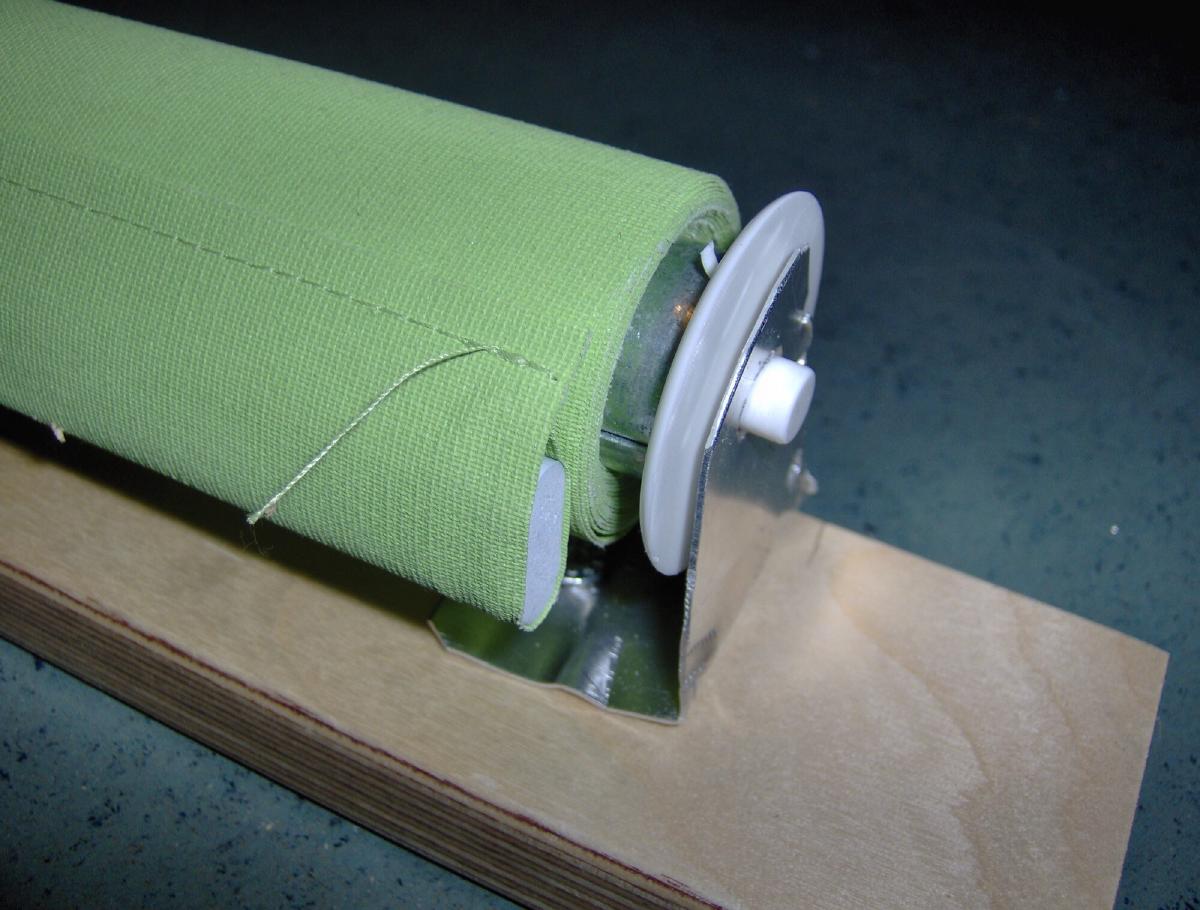

Hier die sich frei drehende Seite.

Dort kommt noch ein kleiner Stift durch, der das herausrutschen verhindert.

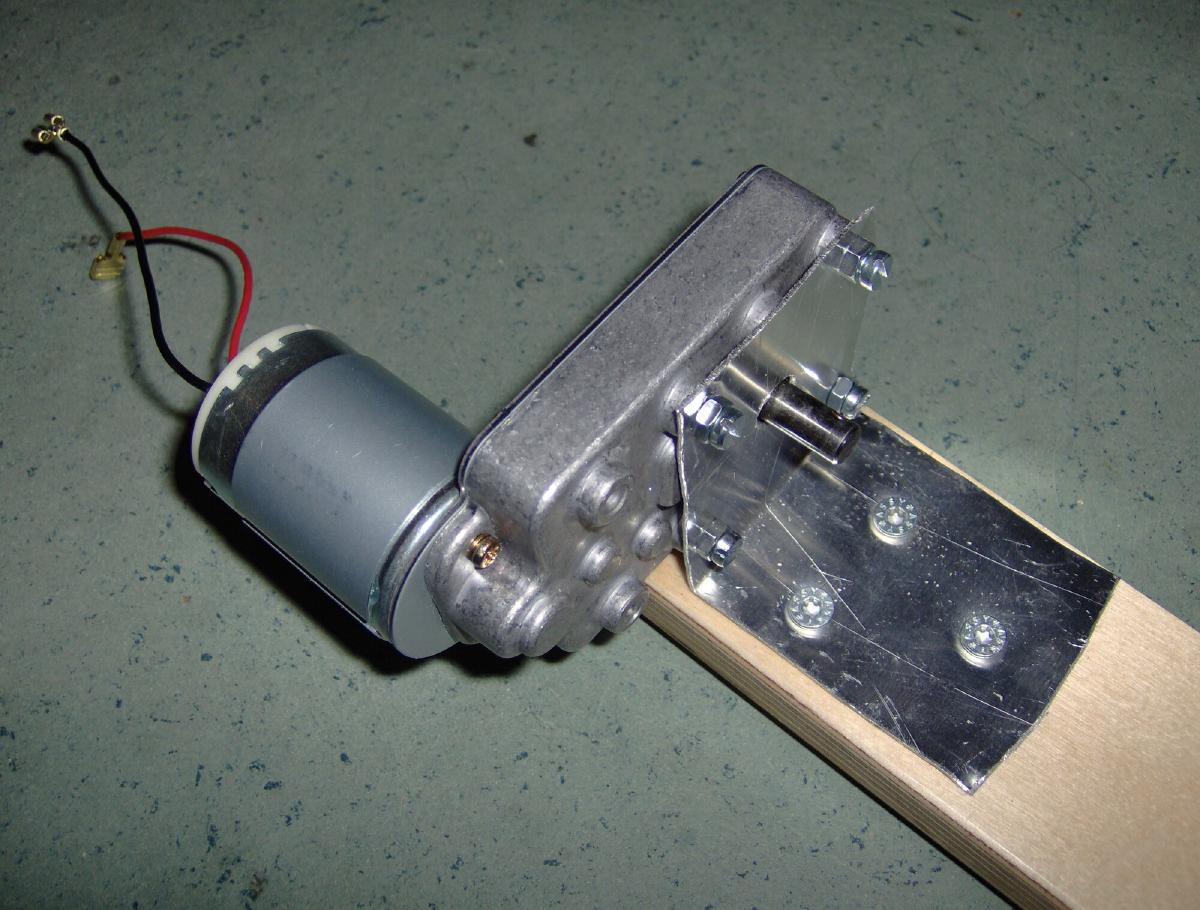

Dann den Motor festgeschraubt

Das Alurohr mit etwas Schaumstoff als Füllmaterial in das Metallrohr vom Rollo gefriemelt

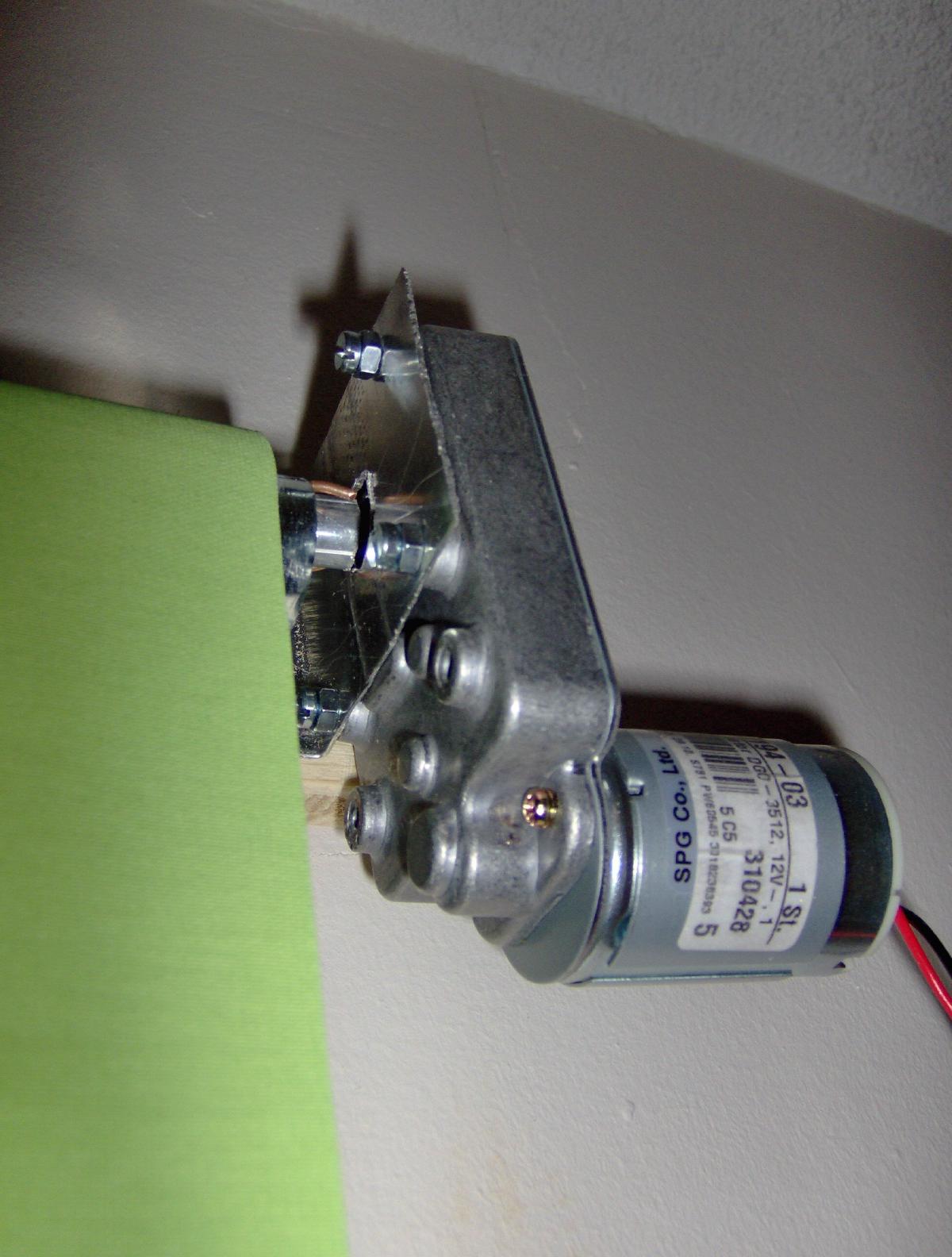

Alles an der Wand angeschraubt und es funktionierte wirklich

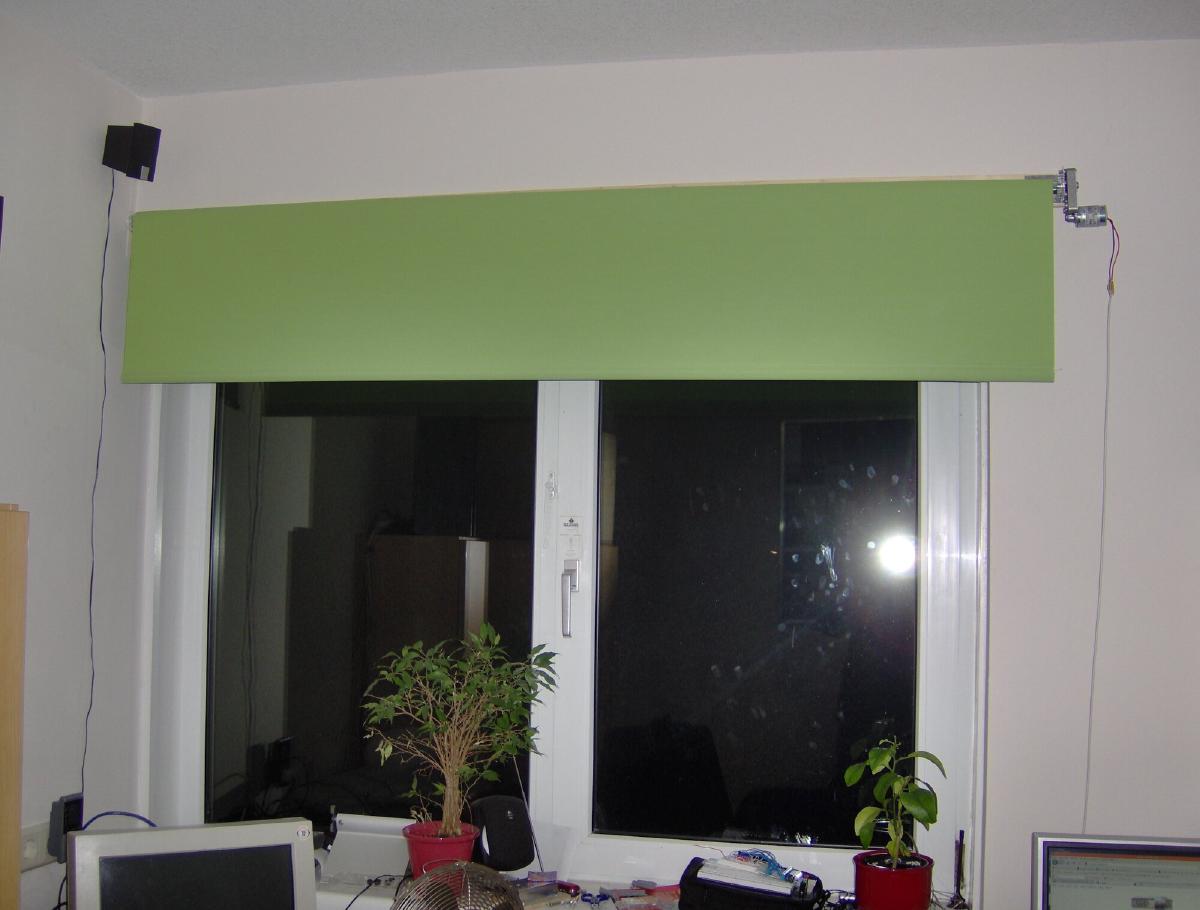

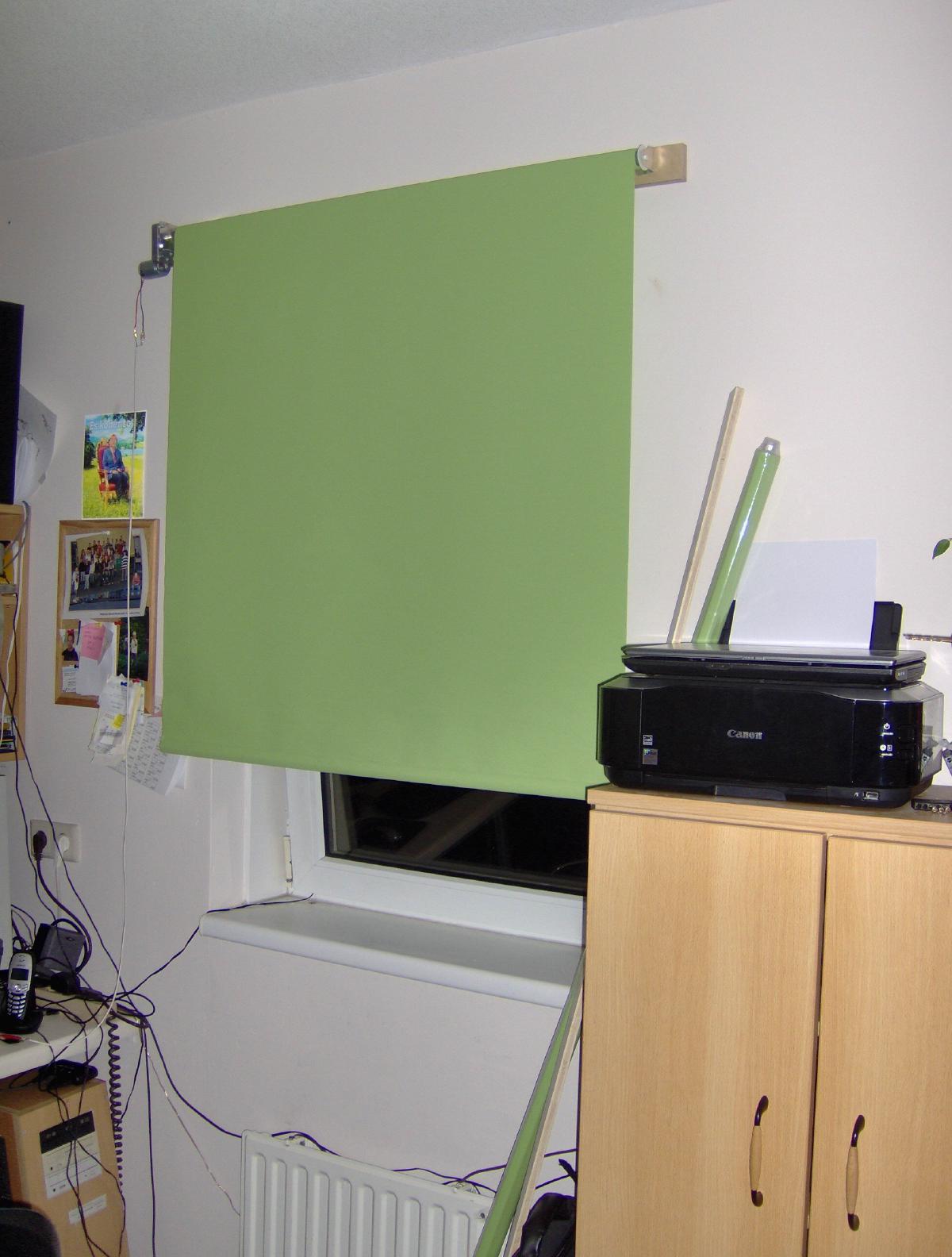

Hier noch das große Rollo

Damit das ganze auch gut gesteuert werden kann, wird noch eine kleine

Schaltung benötigt.

Hier gehts Weiter
