DIY Beamer Veränderung am Fresnel Rahmen
Februar 2009
Inhaltsverzeichnis
- Übersicht
- DIY Beamer - Einführung
- OHP Zerlegen
- Brennkammer
- Fresnel Rahmen
- Case und Lüfter
- Objektiveinbau
- Erster Test
- Befestigung von Objektivplatte und Fresnelrahmen
- Veränderung am Fresnel Rahmen
- Belüftung
- Zerlegung des FlexScan 15" TFT´s
- Zweiter Test
- Lackierung
- IR/UV Schutzglas Einbau
- 120er Lüfter
- 3. TFT Zerlegung
- Umbau des TFT/Fresnel Rahmens
- Einbau des TFT´s
- Einige Ergebnisse
- Verlängerung des FFC-Kabels
Da aufgrund des 2,4cm dicken Fresnelrahmens es ein bisschen schwierig würde,
musste ich den Rahmen einseitig etwas verkleinern. Also bei beiden Fresnelrahmen jeweils zwei
Seiten abgeschraubt und aus etwas kleinerem Holz nachgebaut und festgeschraubt.

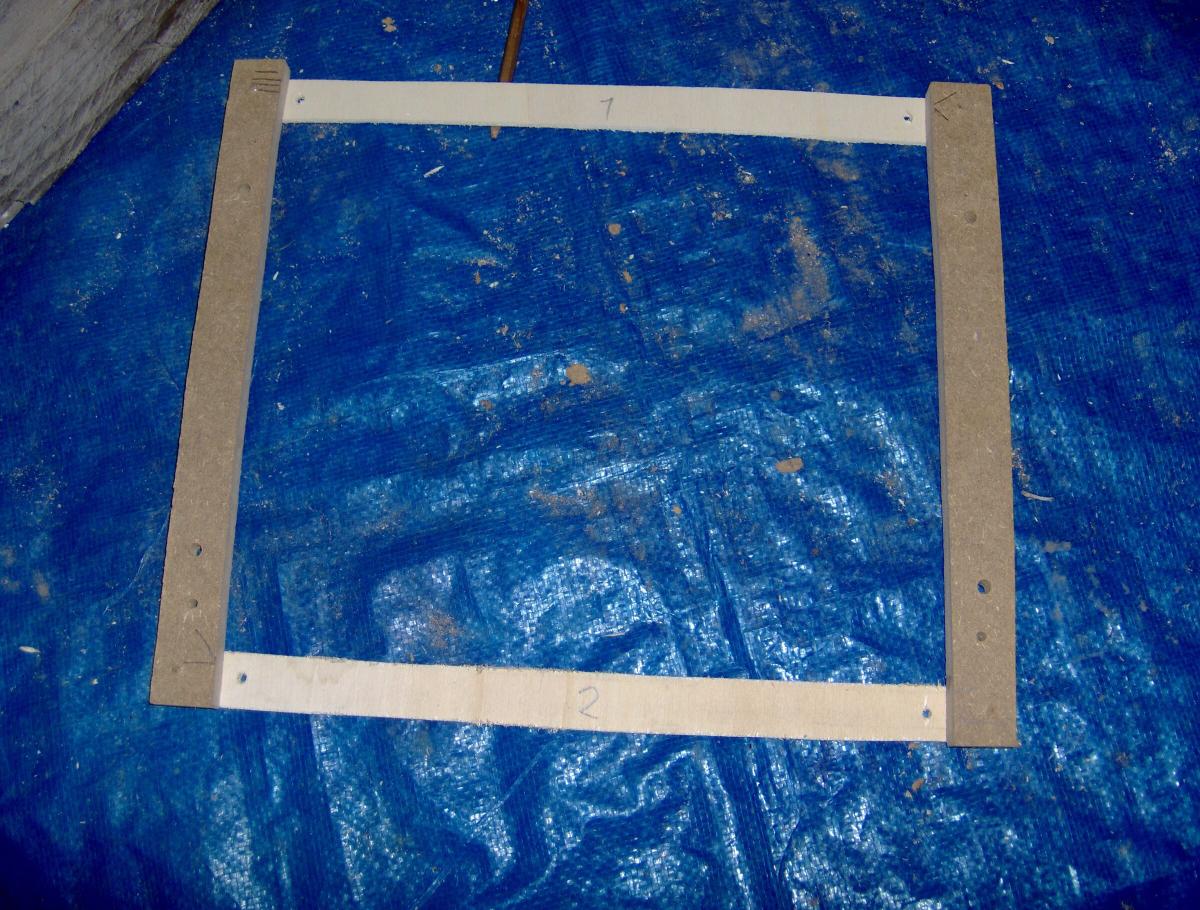

Hier sieht man den Rahmen

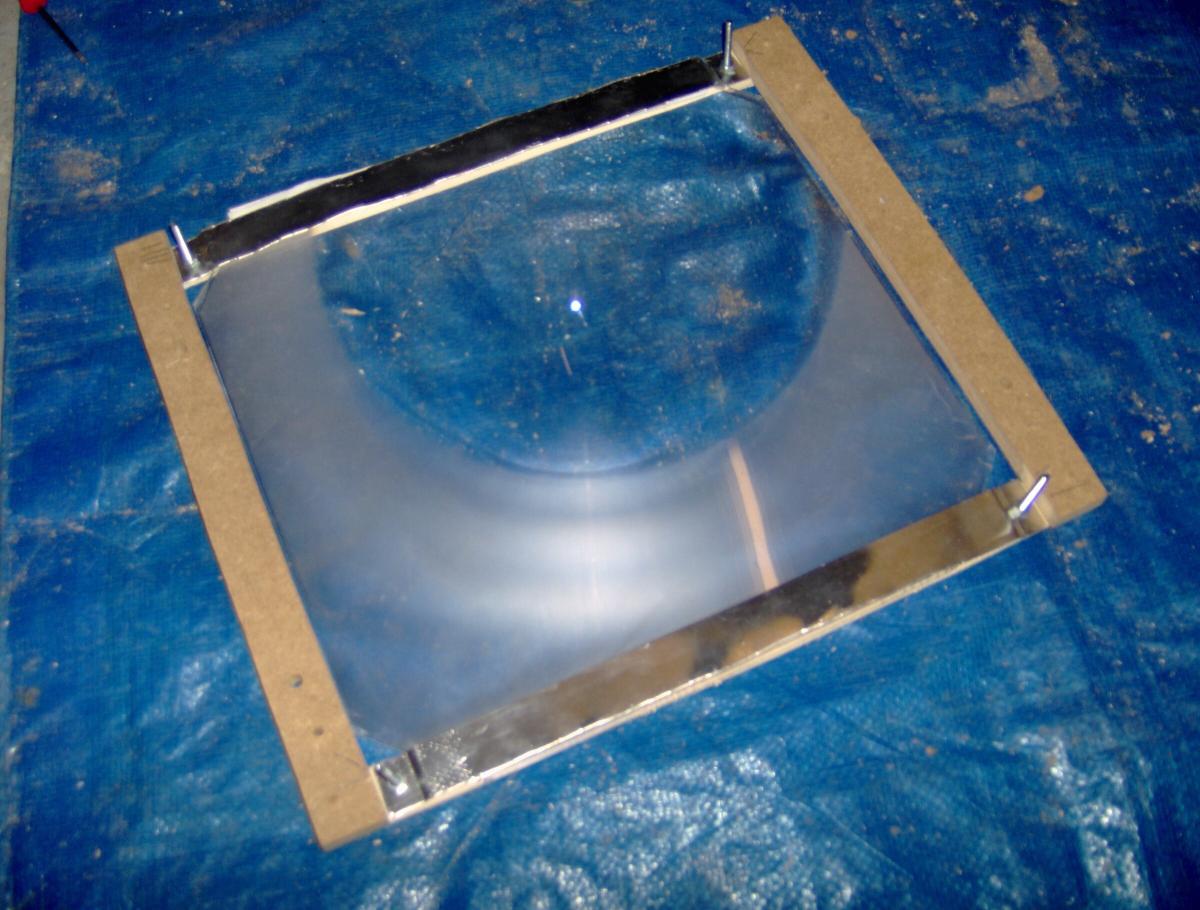

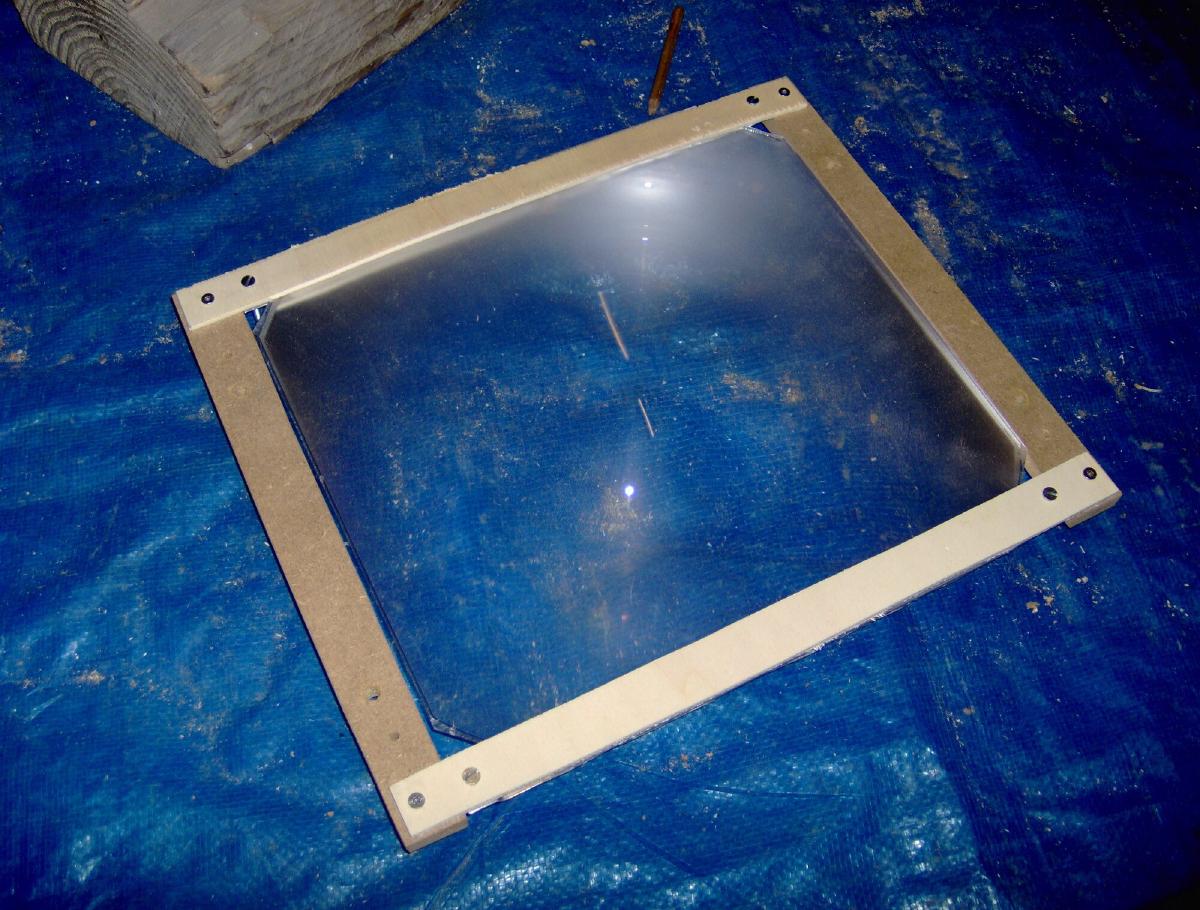

Die Fresnels wieder eingebaut und wieder angeschraubt
Die Alu-Haltestangen zeigen nun vom Display weg, da dies praktischer ist und auch gerade so besser passte

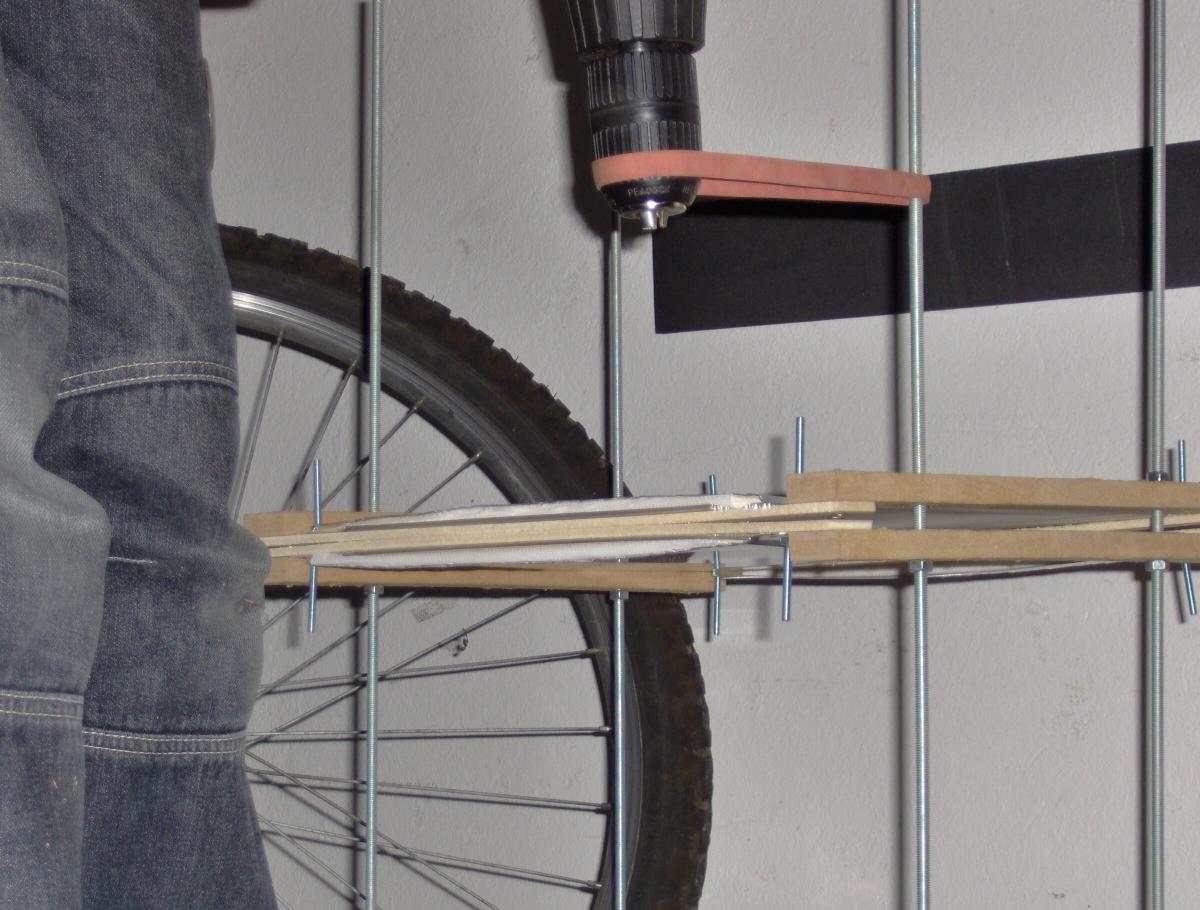

Hier noch einen meiner fantastulösen Einfälle:
Da ich jedes mal vier Muttern über etwa 20cm lange Gewindestangen schrauben musste wurde es mir ein bisschen zu doof und ich hab ein Gummiband an den Akkuschrauber und an der Mutter befestig und sie so festgedreht. Sehr zu empfehlen
