DIY Beamer Objektiveinbau
Februar 2009
Inhaltsverzeichnis
- Übersicht
- DIY Beamer - Einführung
- OHP Zerlegen
- Brennkammer
- Fresnel Rahmen
- Case und Lüfter
- Objektiveinbau
- Erster Test
- Befestigung von Objektivplatte und Fresnelrahmen
- Veränderung am Fresnel Rahmen
- Belüftung
- Zerlegung des FlexScan 15" TFT´s
- Zweiter Test
- Lackierung
- IR/UV Schutzglas Einbau
- 120er Lüfter
- 3. TFT Zerlegung
- Umbau des TFT/Fresnel Rahmens
- Einbau des TFT´s
- Einige Ergebnisse
- Verlängerung des FFC-Kabels
Bei einem sehr Provisorischen Test hatte ich mal das Objektiv nicht ganz mittig gehalten,
sondern so, dass der Brennpunkt am Rand des Objektivs war.
Dadurch fing das Ding auch gleich an zu Rauchen.
Um dies zu vermeiden, habe ich beschlossen, eine Halterung aus Alu zu bauen.

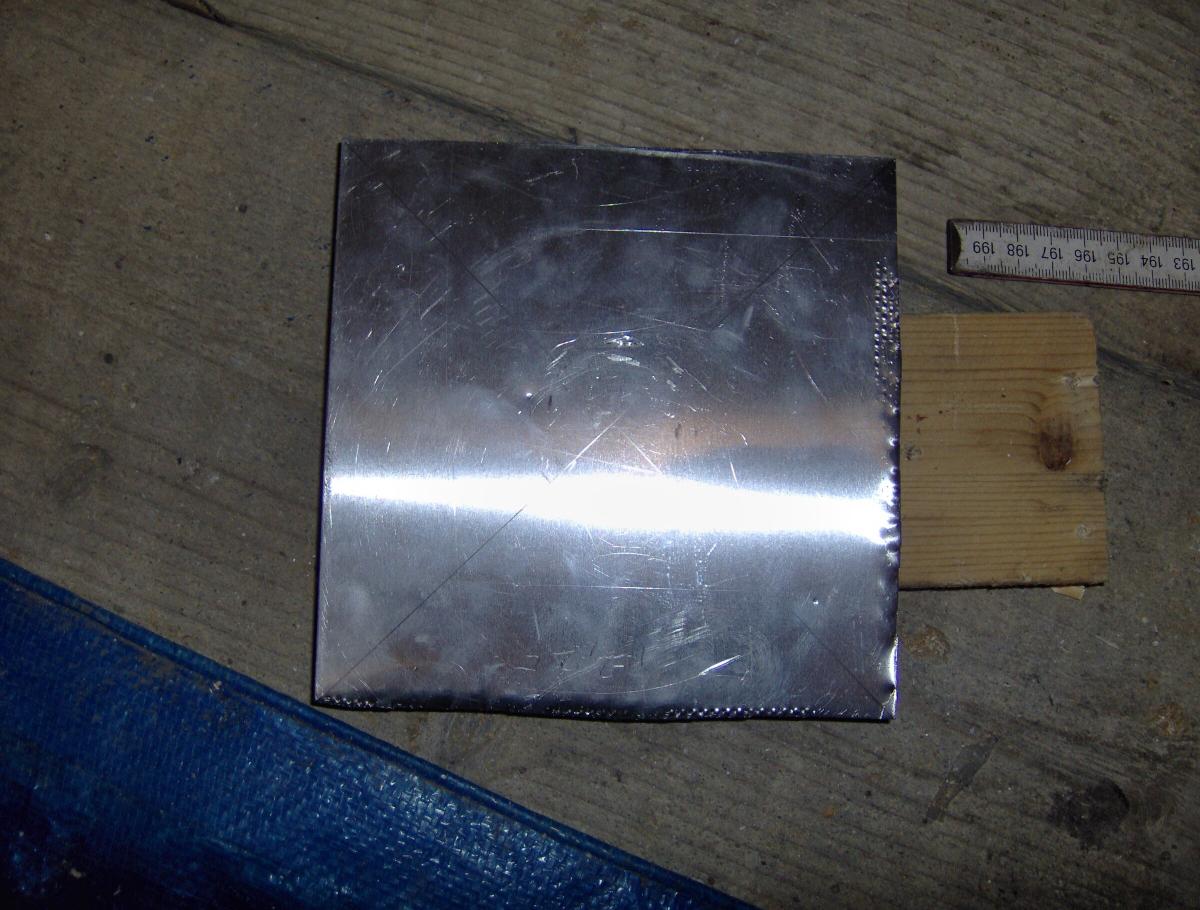

Das Alublech, es wird später auf eine MDF Platte geschraubt.

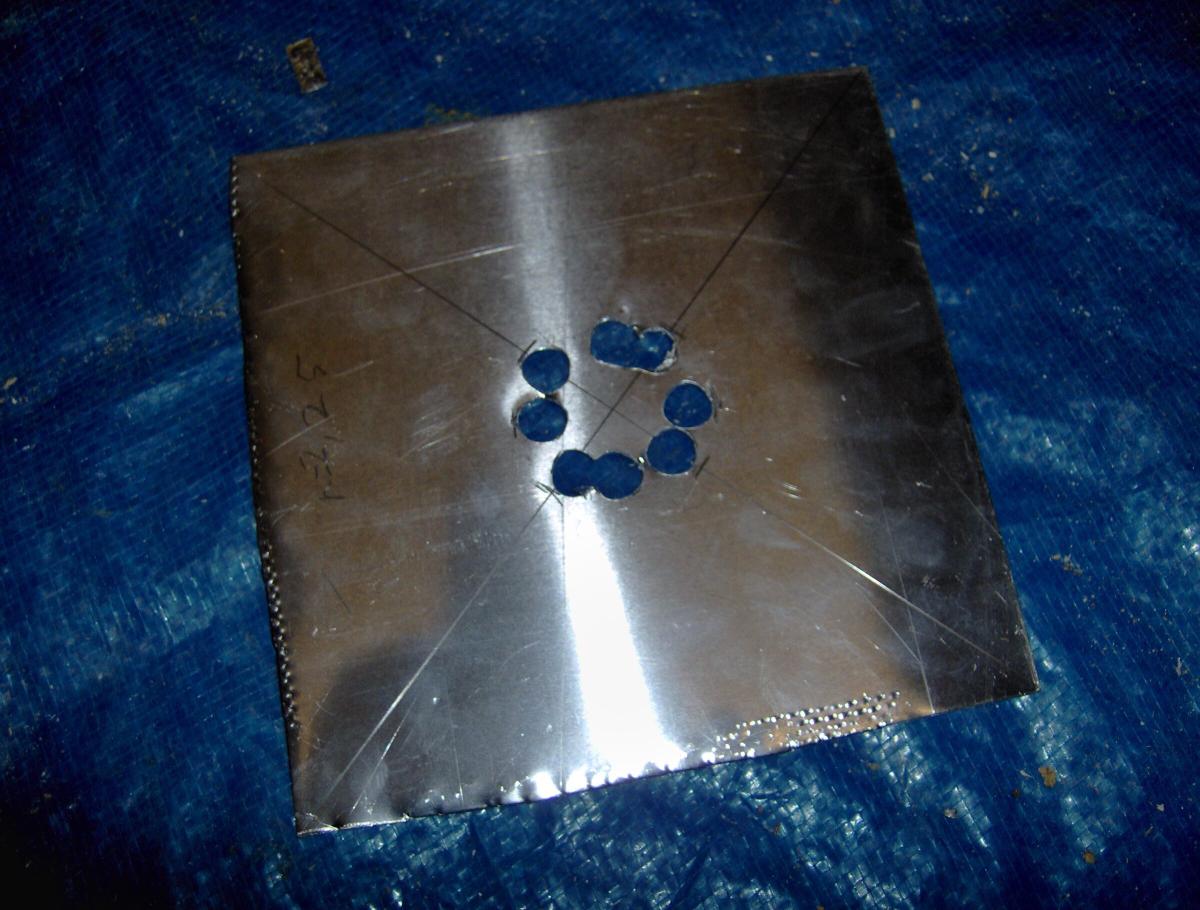

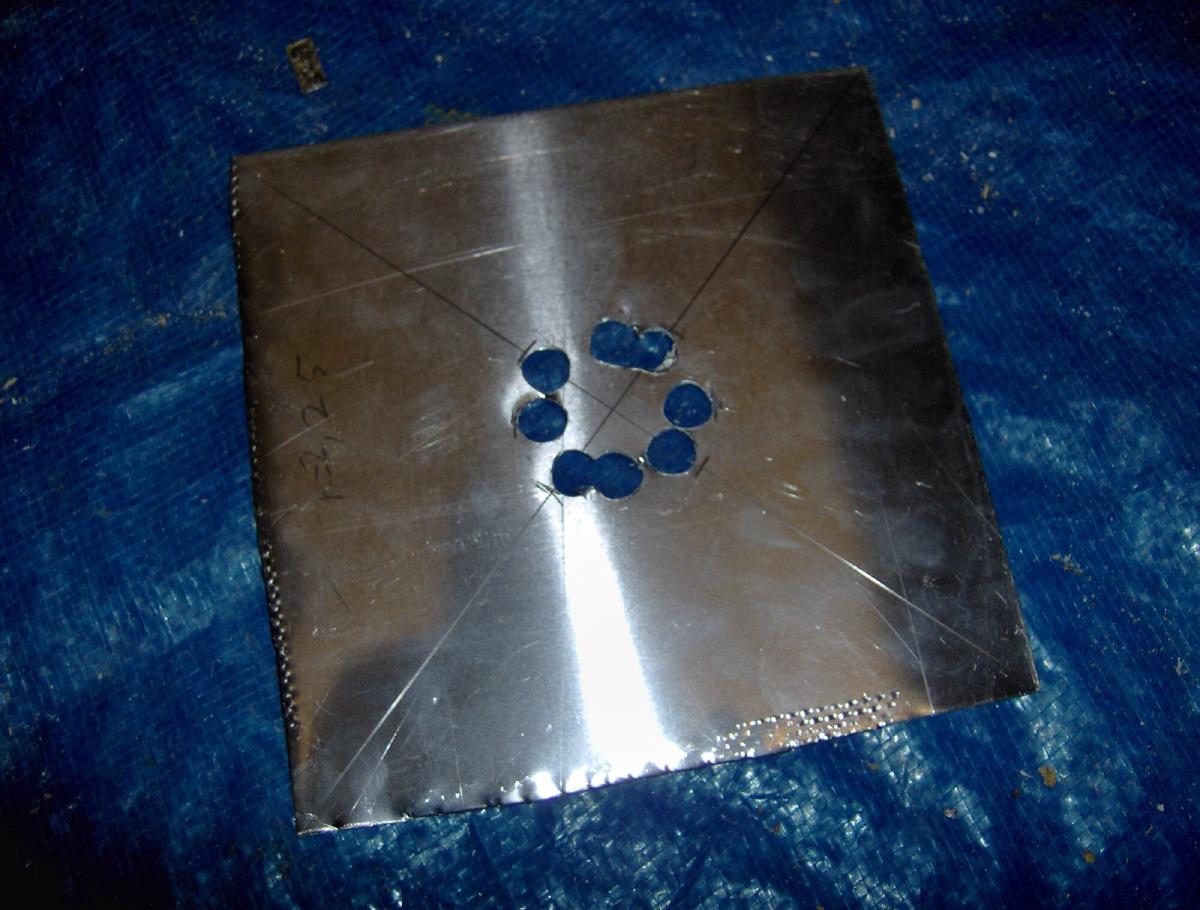

Um ein Loch für das Objektiv herauszubekommen (durchmesser = 4,5cm) hab ich einzelne Löcher gebohrt,
wodurch dsich mit ein wenig Feilen, ein akzeptables Loch hinbekommen lies.

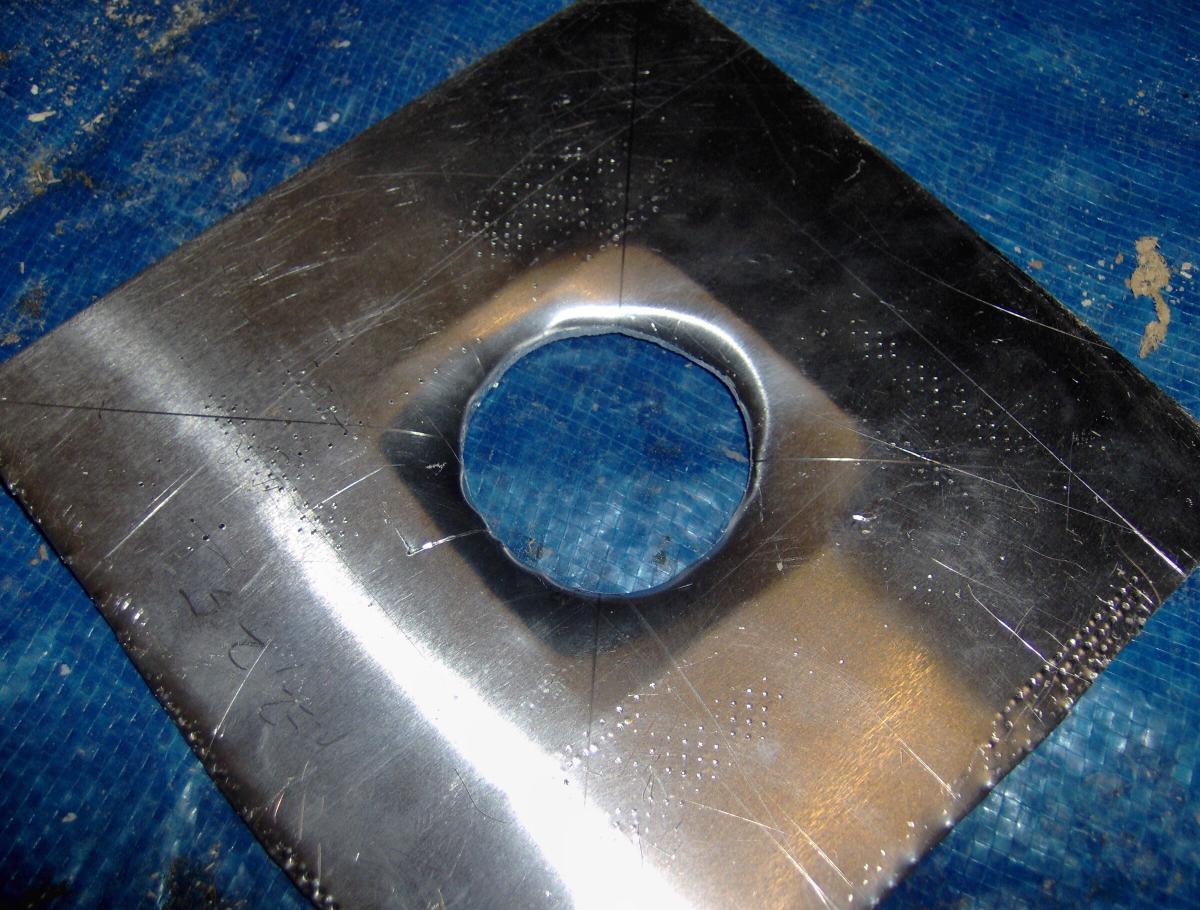

Das loch noch ein bisschen nach außen/innen gebogen, und fertig.

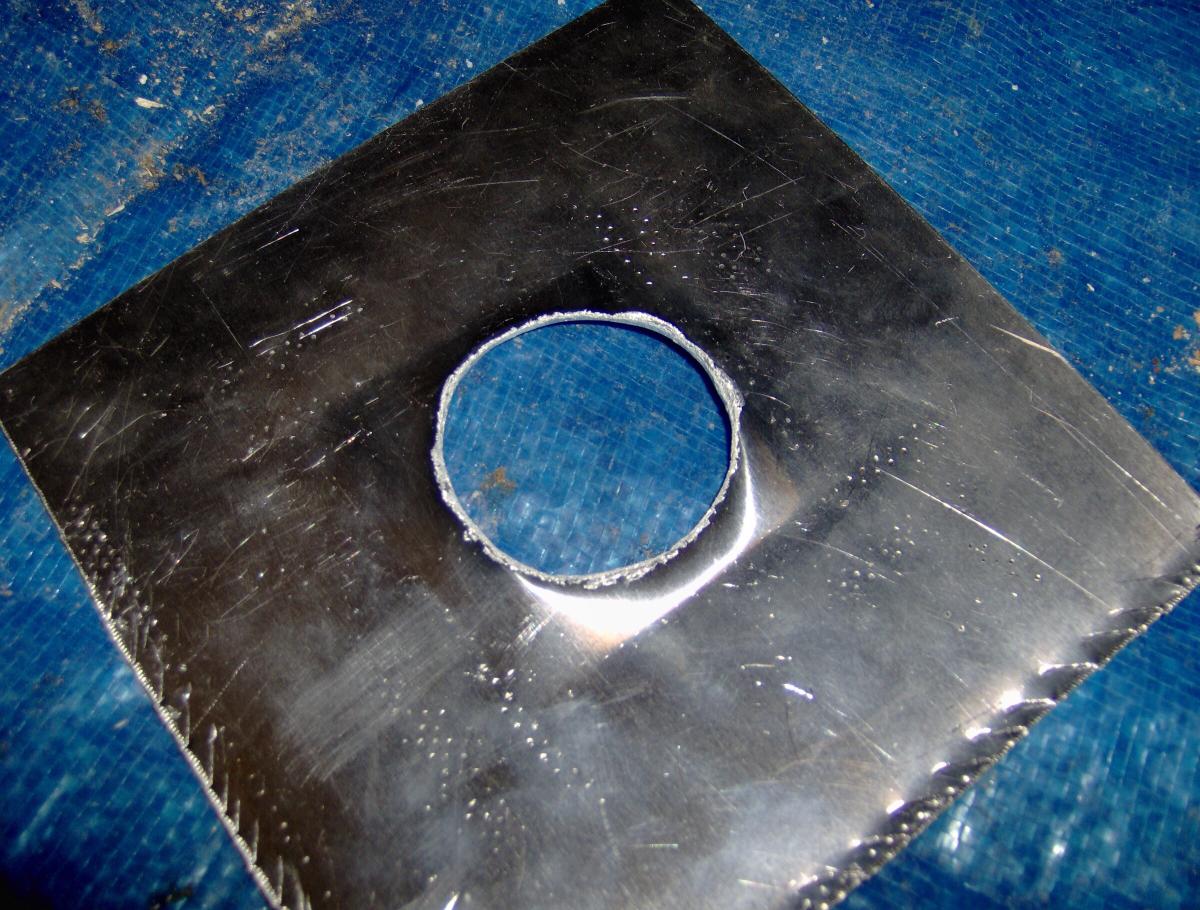

Das selbe nochma, ok fast

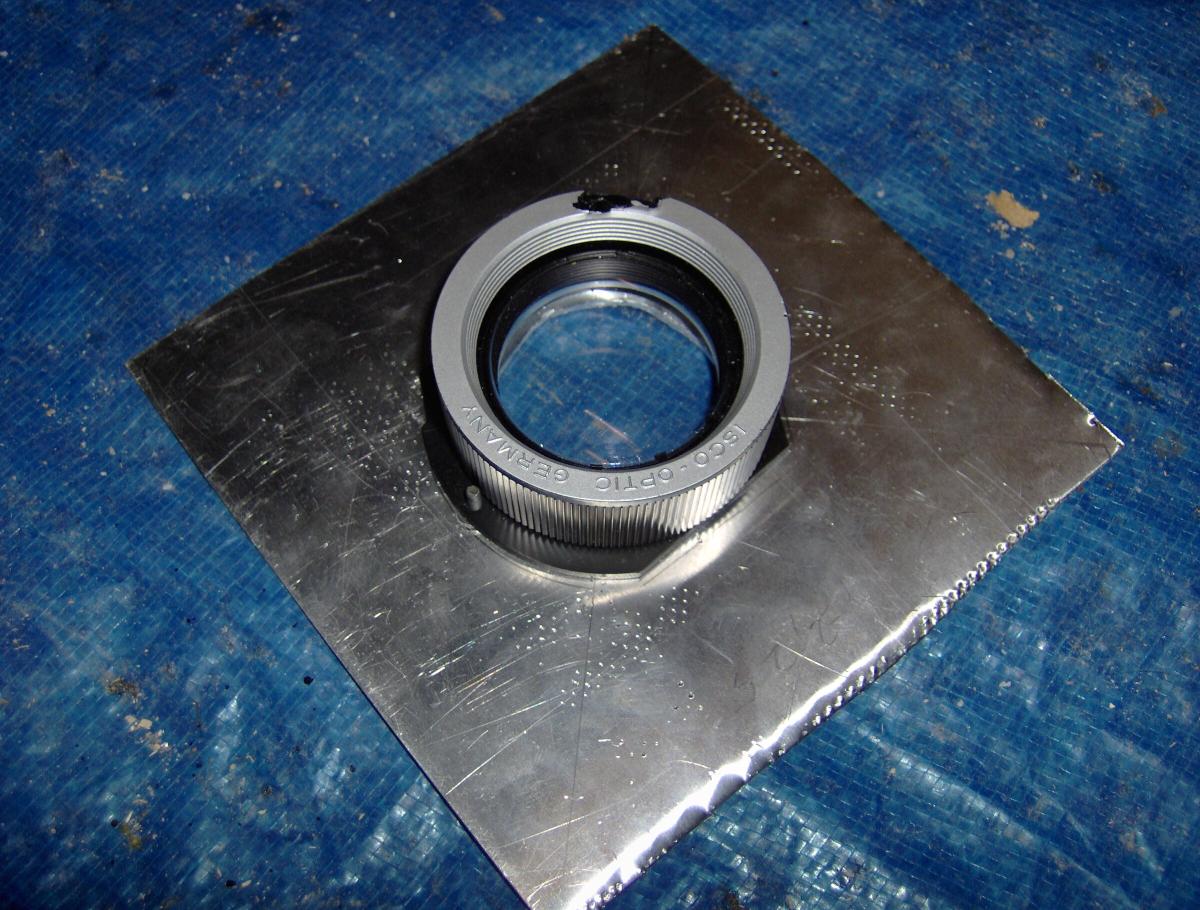

Und das Objektiv draufgeschraubt

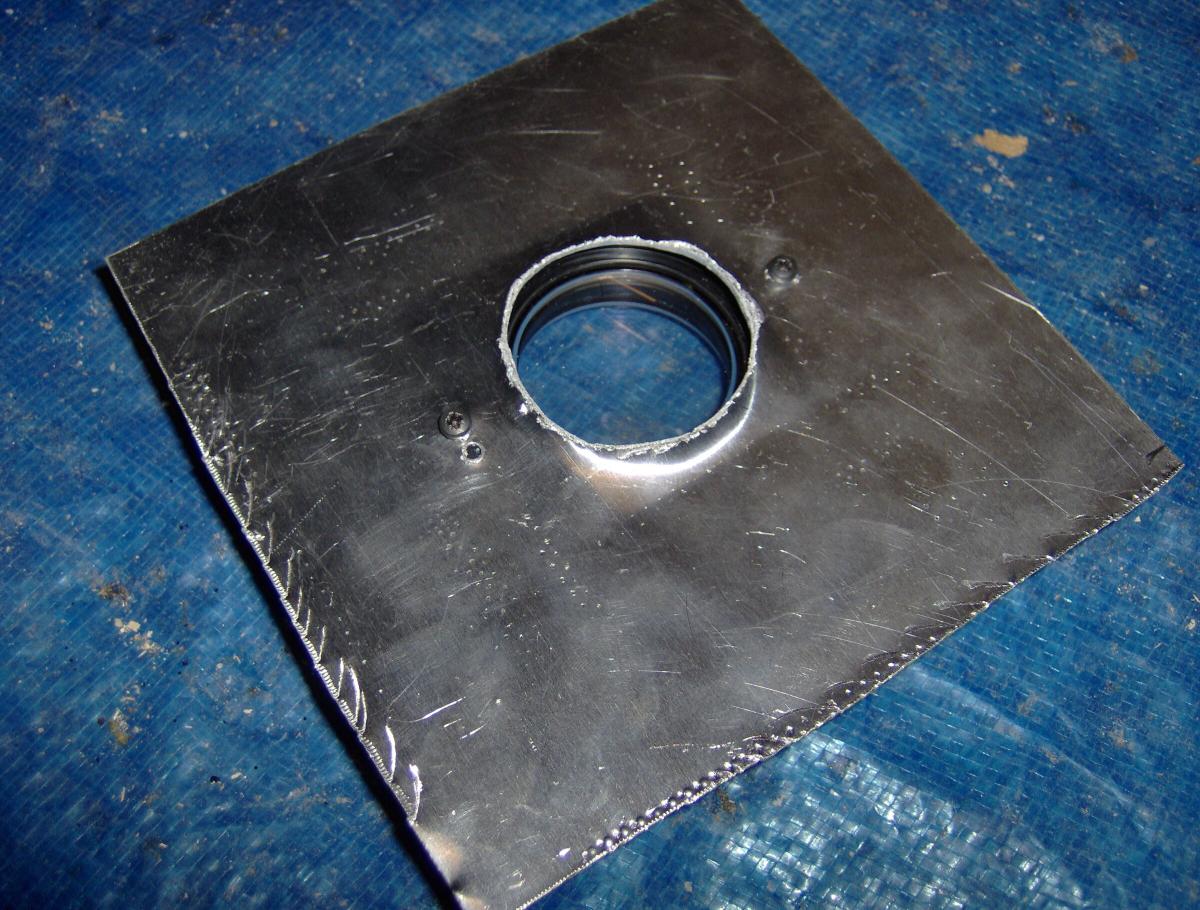

Nochmal von der anderen Seite

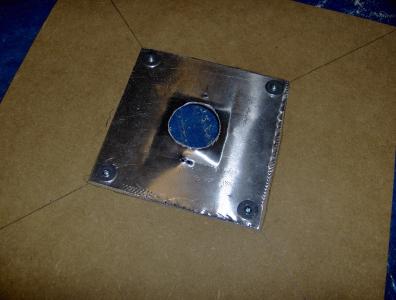

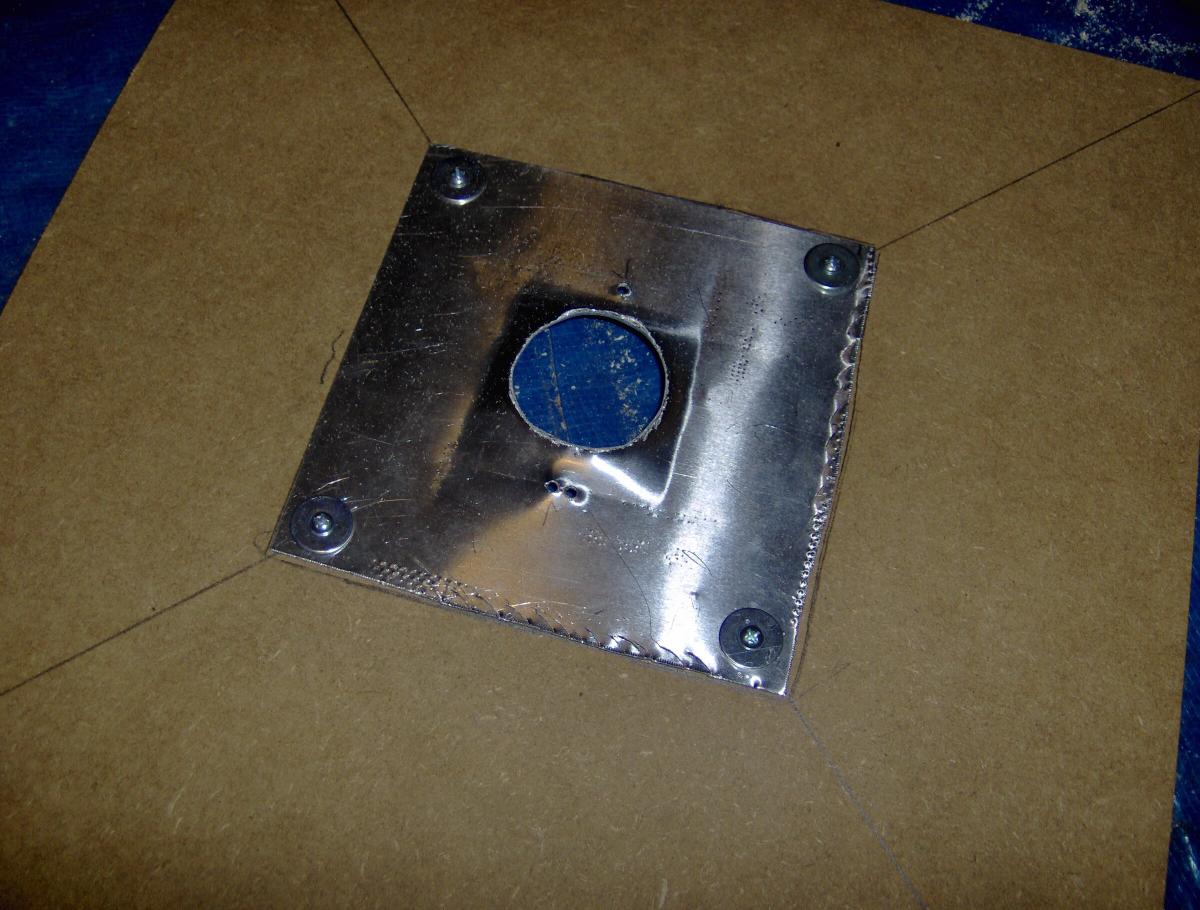

Und den Ömmel am Holz fest geschaubt
