DIY Beamer - IR/UV Schutzglas (Borofloatglas) Einbau

März 2009

Das IR/UV Schutzglas wird einige cm vor der Lichtquelle montiert.

Es ist dazu gedacht die IR Strahlen zu filtern, da diese nur unnötig das

Display erwärmen würden. Zusätzlich absorbiert es die UV-Strahlen, welche

zum Ausbleichen des TFT´s führen.

Nachtrag: Das Schutzglas hab ich damals bei www.beamer-selbstbau.de bestellt.

Das schwerste am Schutzglas ist wohl, dieses zu befestigen.

Ich habe beschlossen, dieses mithilfe von zwei Gewindestangen zwischen zwei Aluwinkeln einzuklemmen.

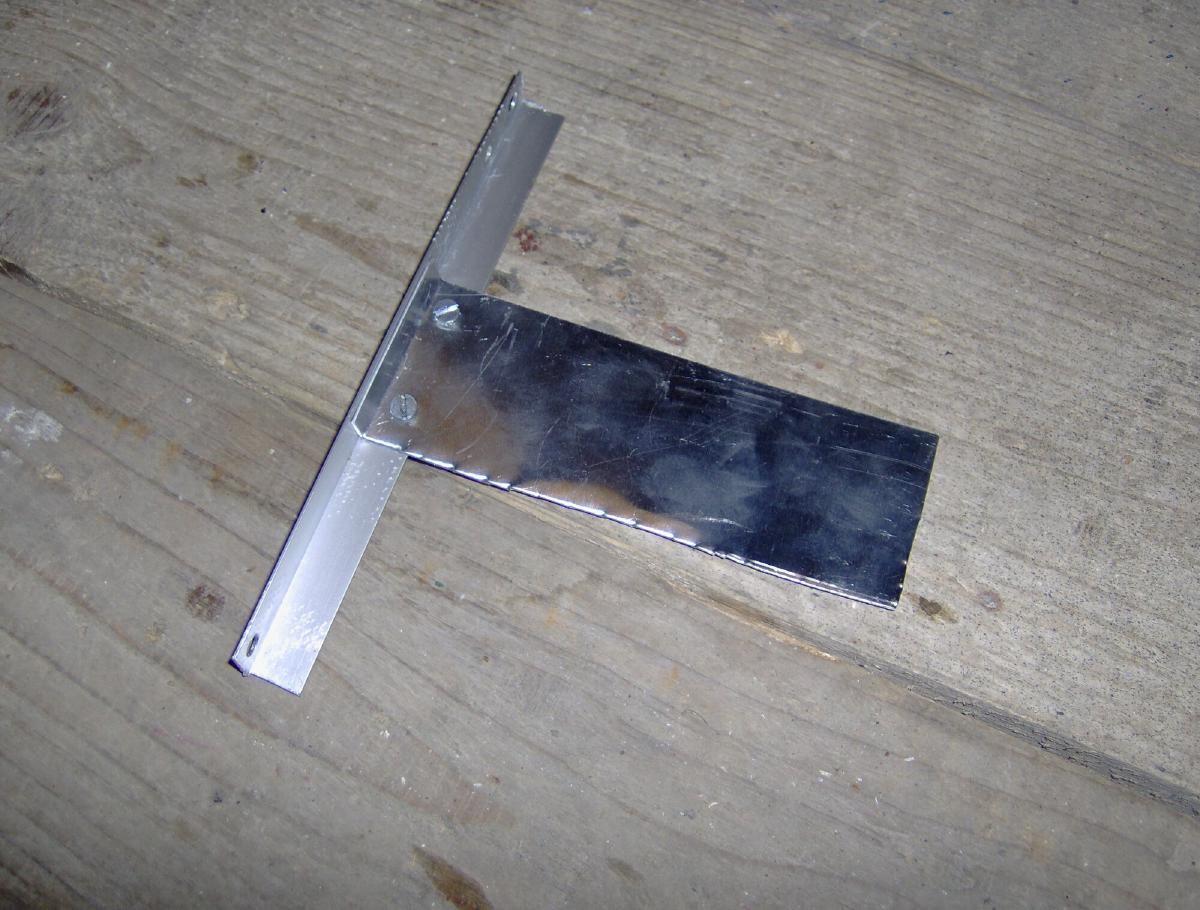

An einem Aluwinkel schraube ich dann eine Aluplatte fest, welche ich so umbiege, dass

das andere Ende dort befestigt wird, wo früher der Kondensor dran war.

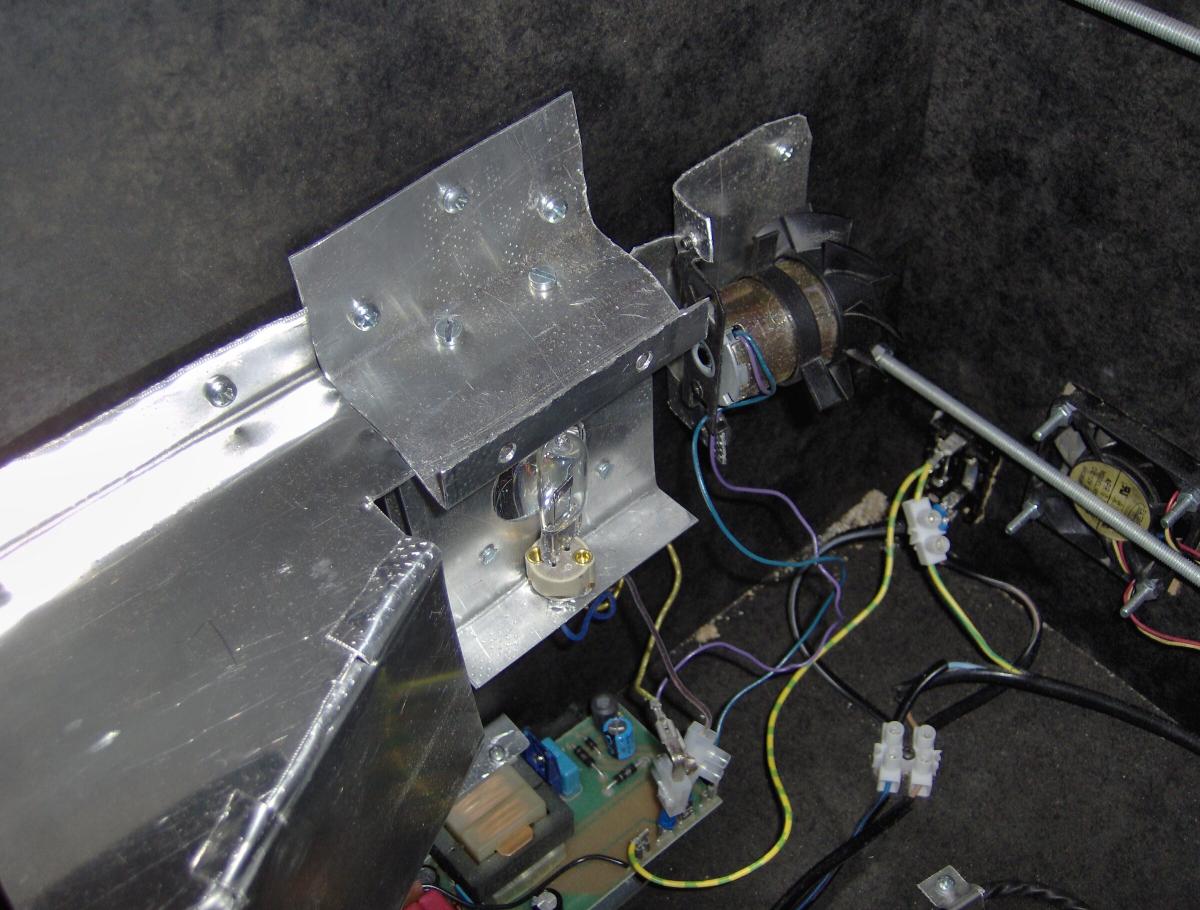

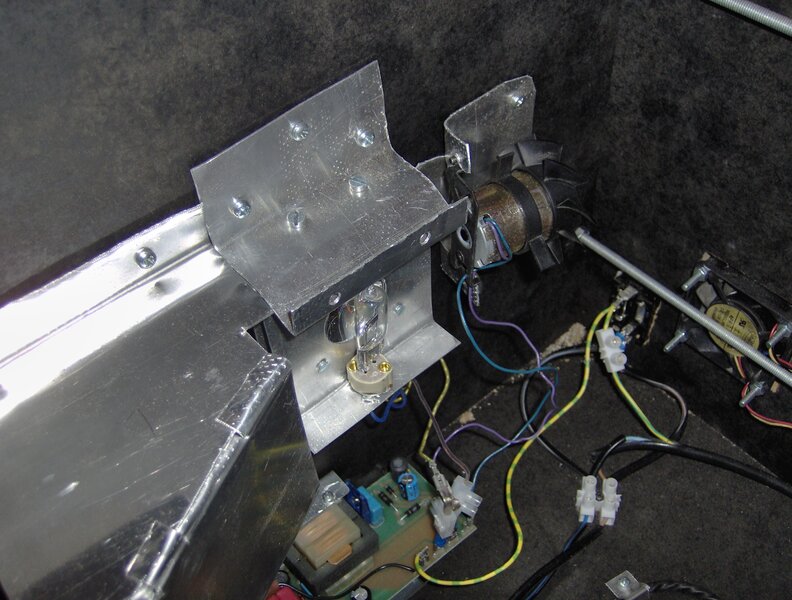

Und zwar hier über der Lampe

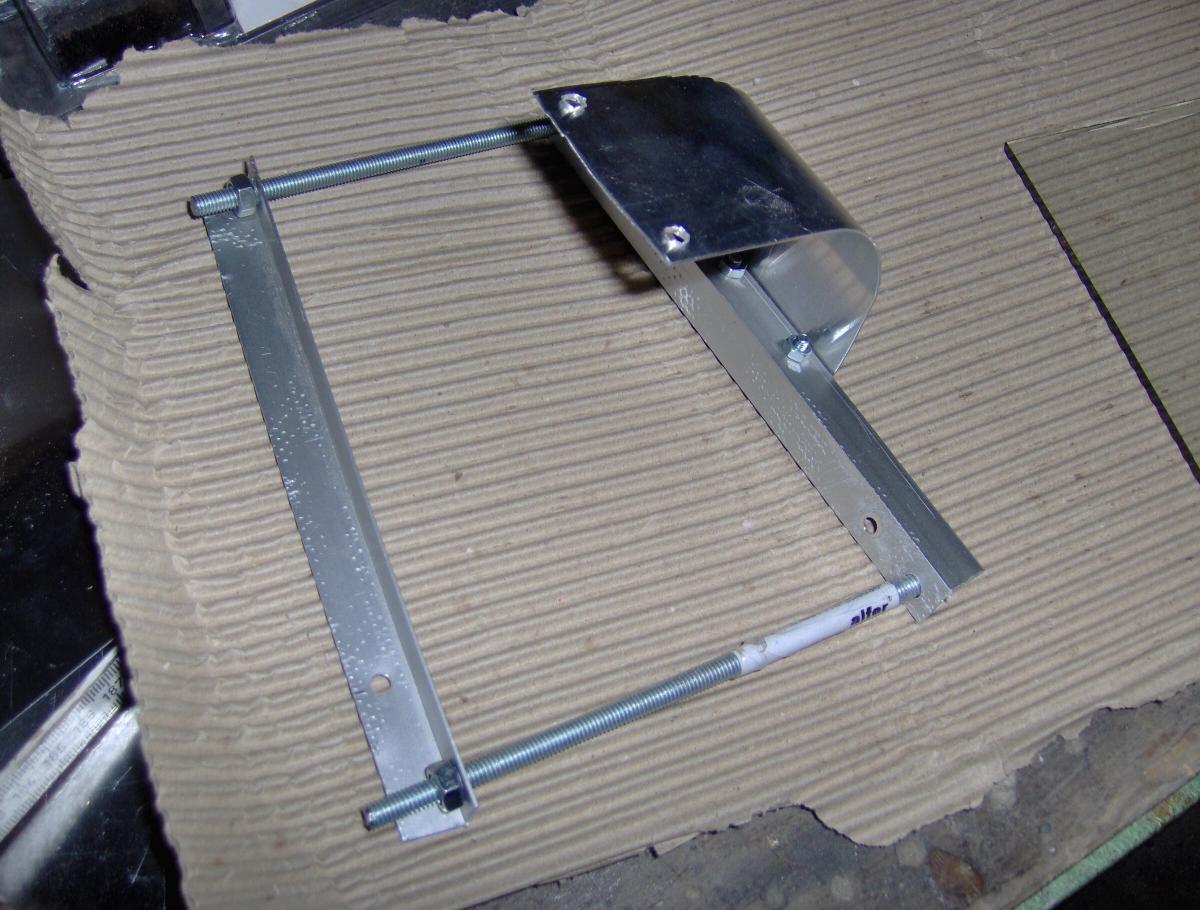

So sieht das Alugestell aus

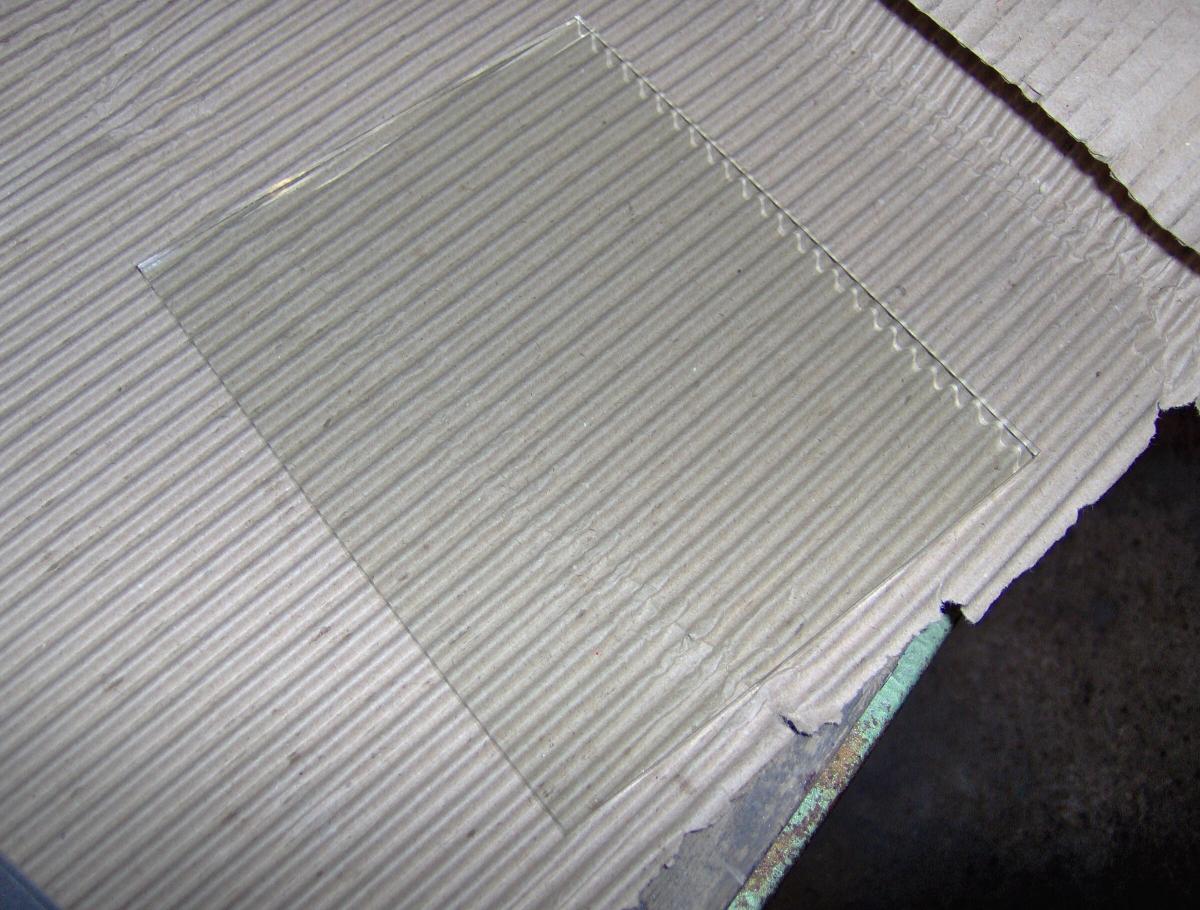

Hier das Borofloatglas. Es ist von einer Seite mit Metalldampf beschichtet,

diese Seite sollte zur Lampe zeigen. Sie schimmert leicht Violett

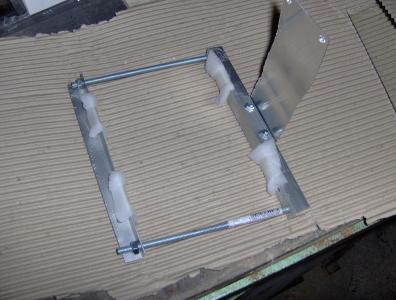

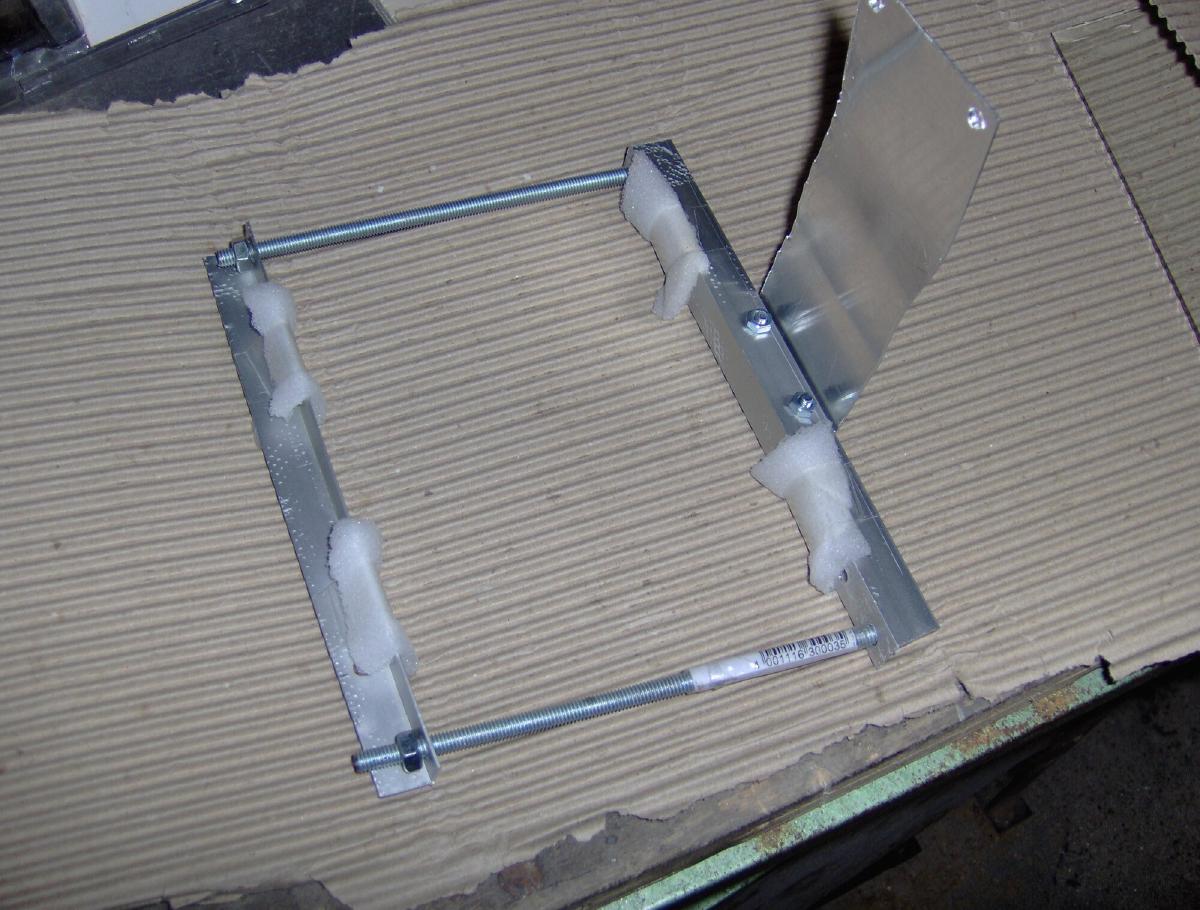

Damit es gut hält und nicht kaputt geht ein paar kleine Polster angeklebt

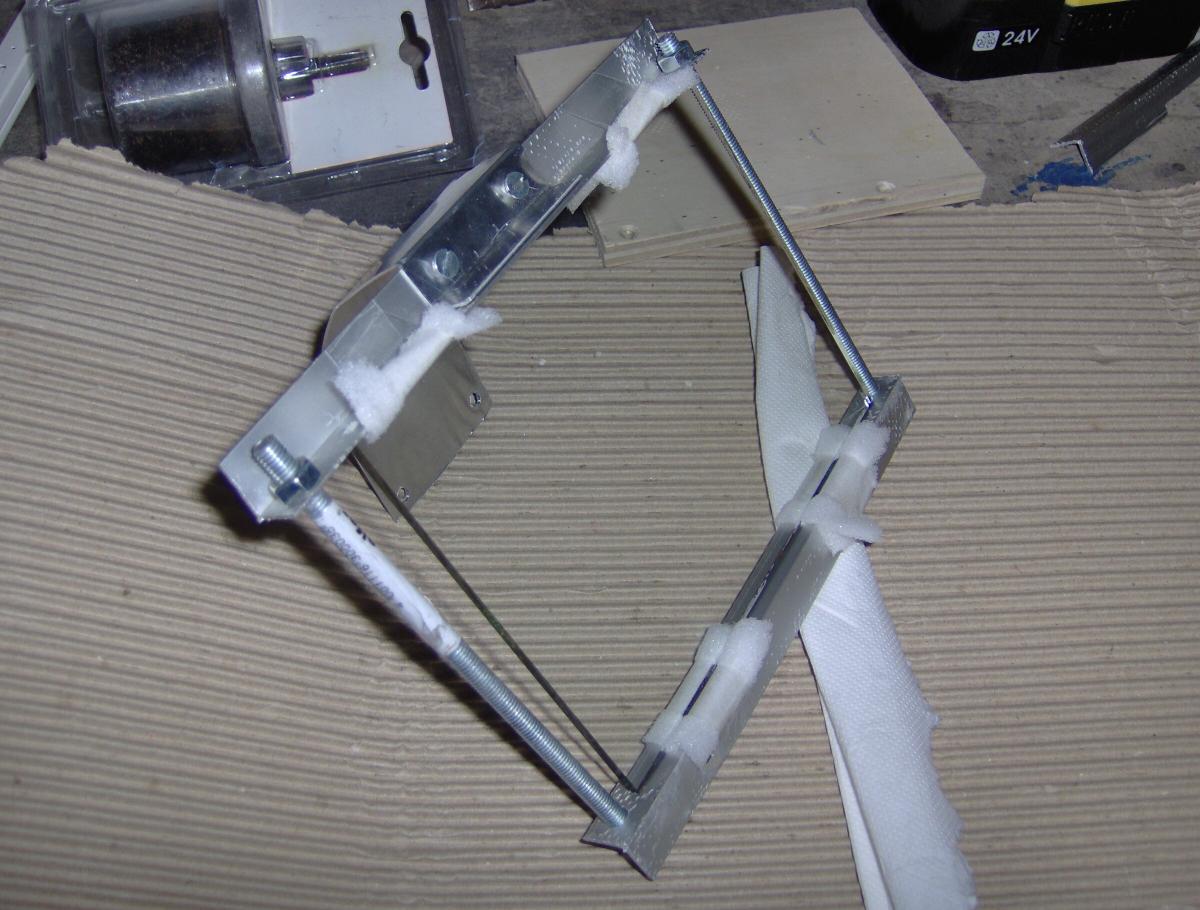

Das Glas dazwischen eingeklemmt

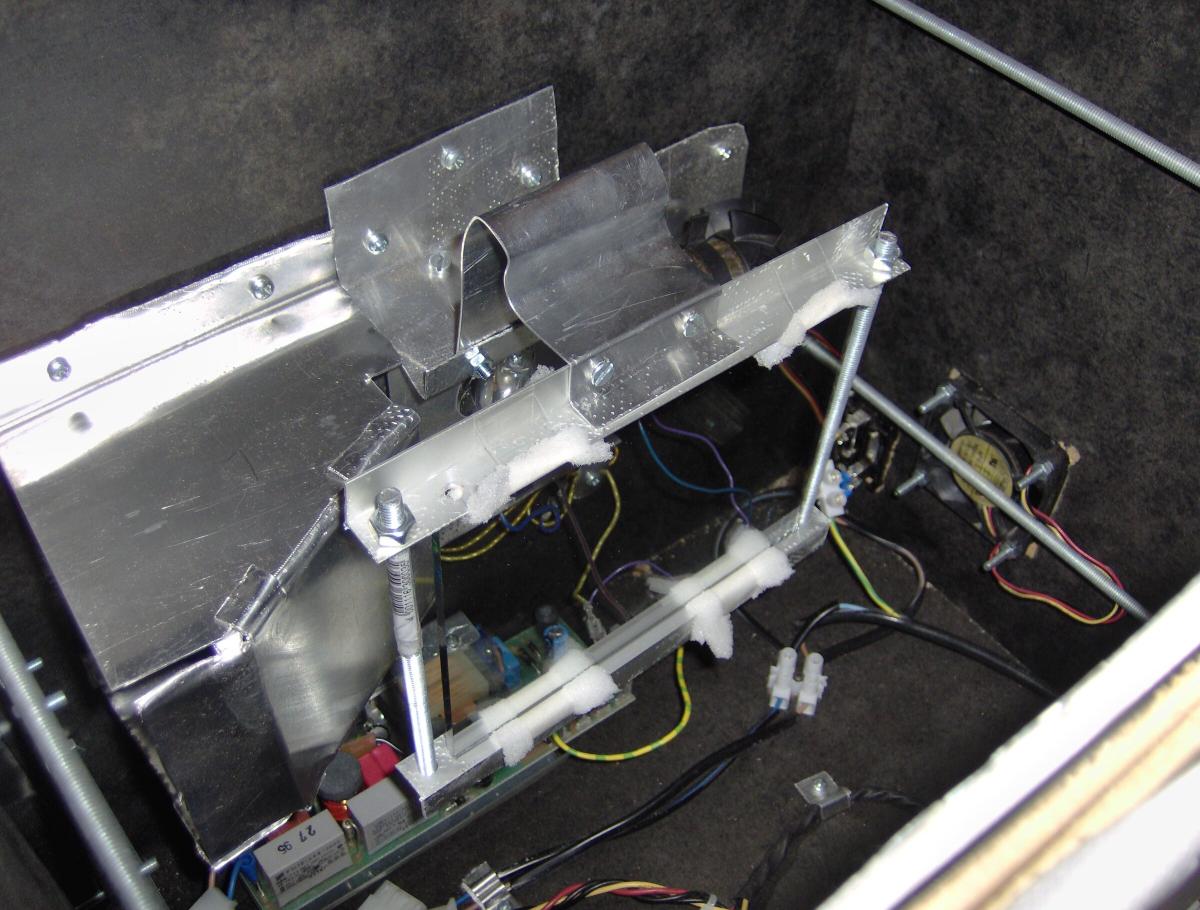

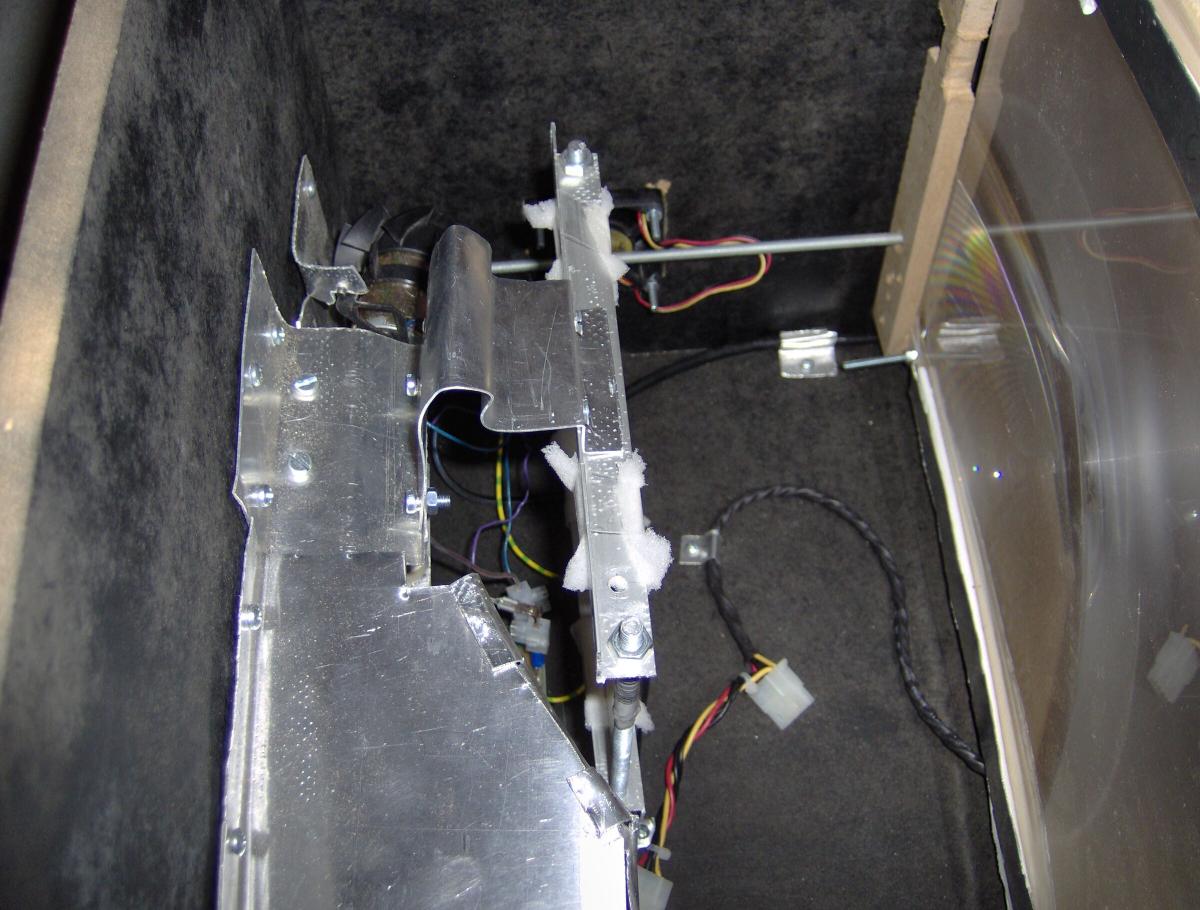

Und den gebogenen “Aluarm” über der Lampe angeschraubt

Noch so ausgerichtet, dass alle Strahlen die später auf das TFT treffen das Schutzglas durchqueren

Es ist nicht ganz die optimale Lösung, da es beim Transport etwas klappert, aber es sollte seinen Zweck erfüllen.
