DIY Beamer - Belüftung

Februar 2009

Damit der Kleine Lüfter nicht alleine die Lampe kühlen muss

hab ich noch nen PC-Lüfter mit einem durchmesser von 8cm eingebaut.

Für die 12V die der Lüfter benötigt hab ich noch ein

kleines PC Netzteil eingebaut. An diesem werden weitere Lüfter angeschlossen und

sonstige sachen die ein bisschen strom brauchen.

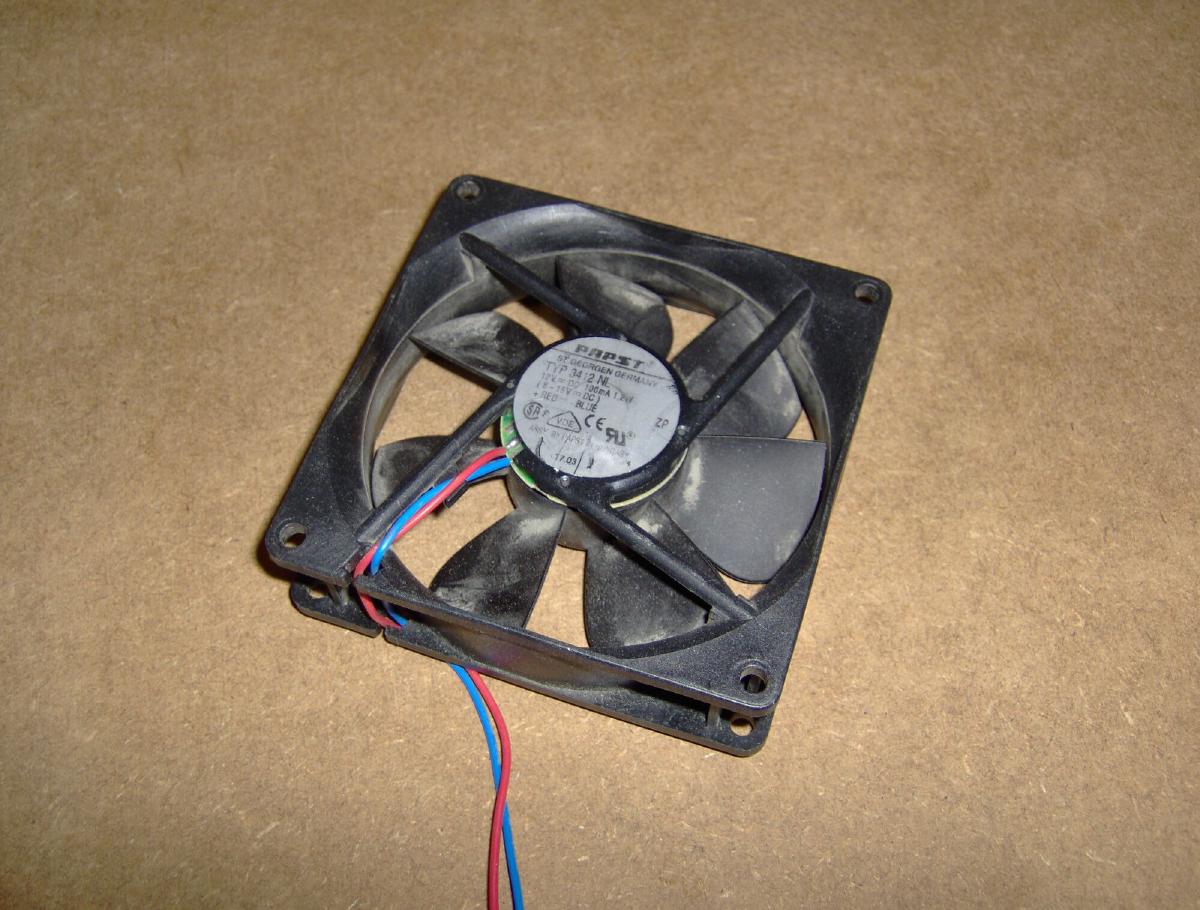

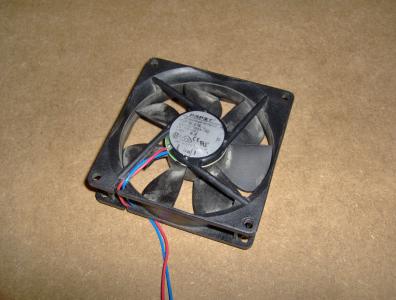

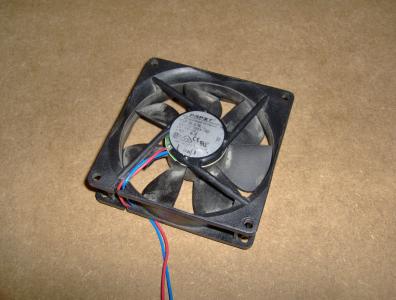

Der Lüfter

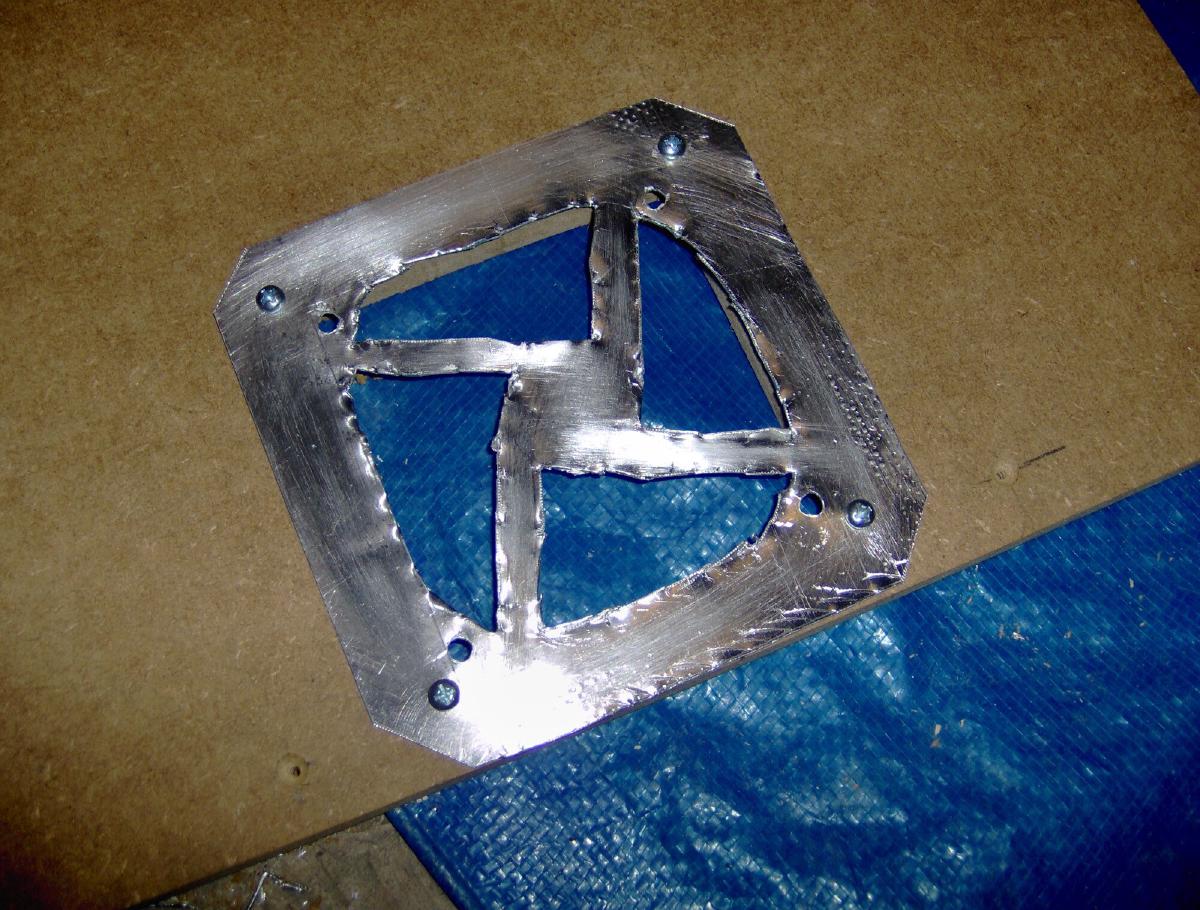

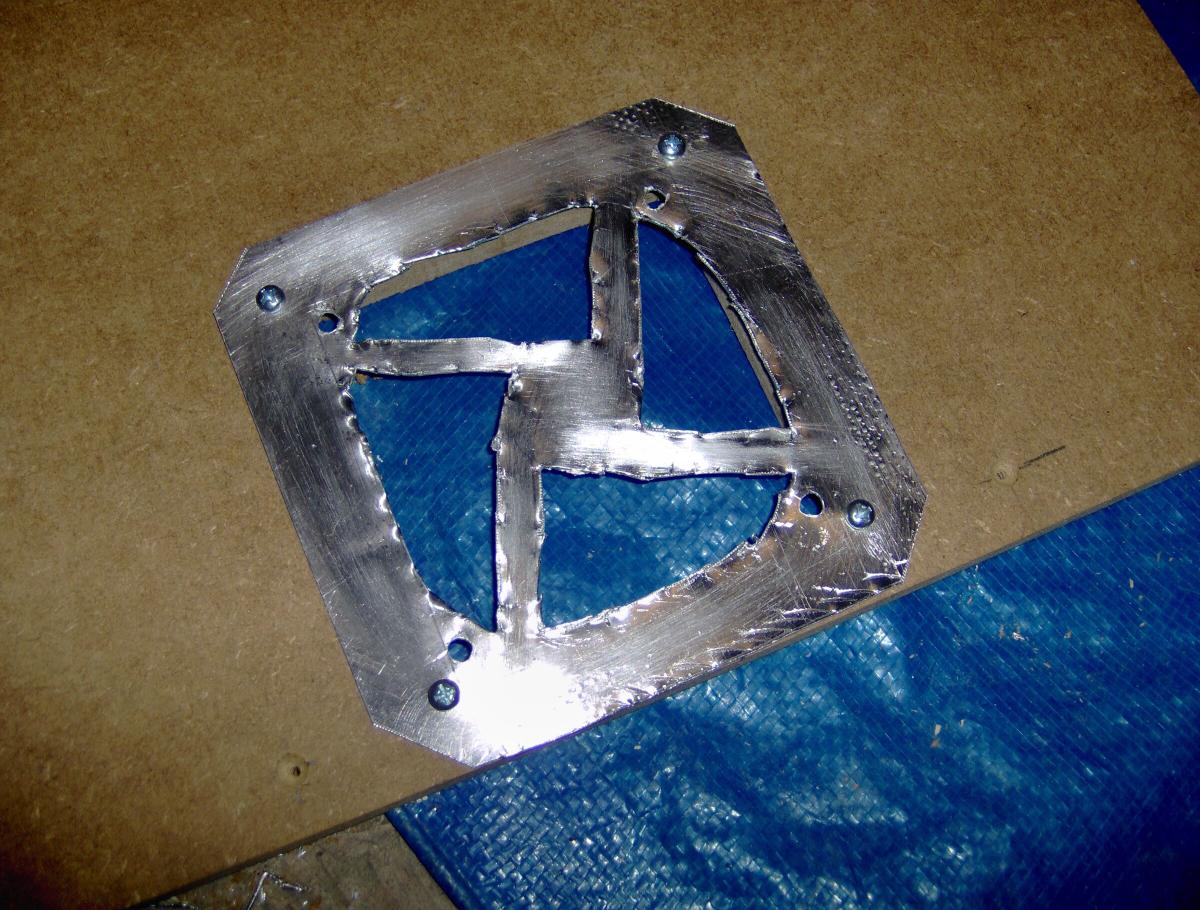

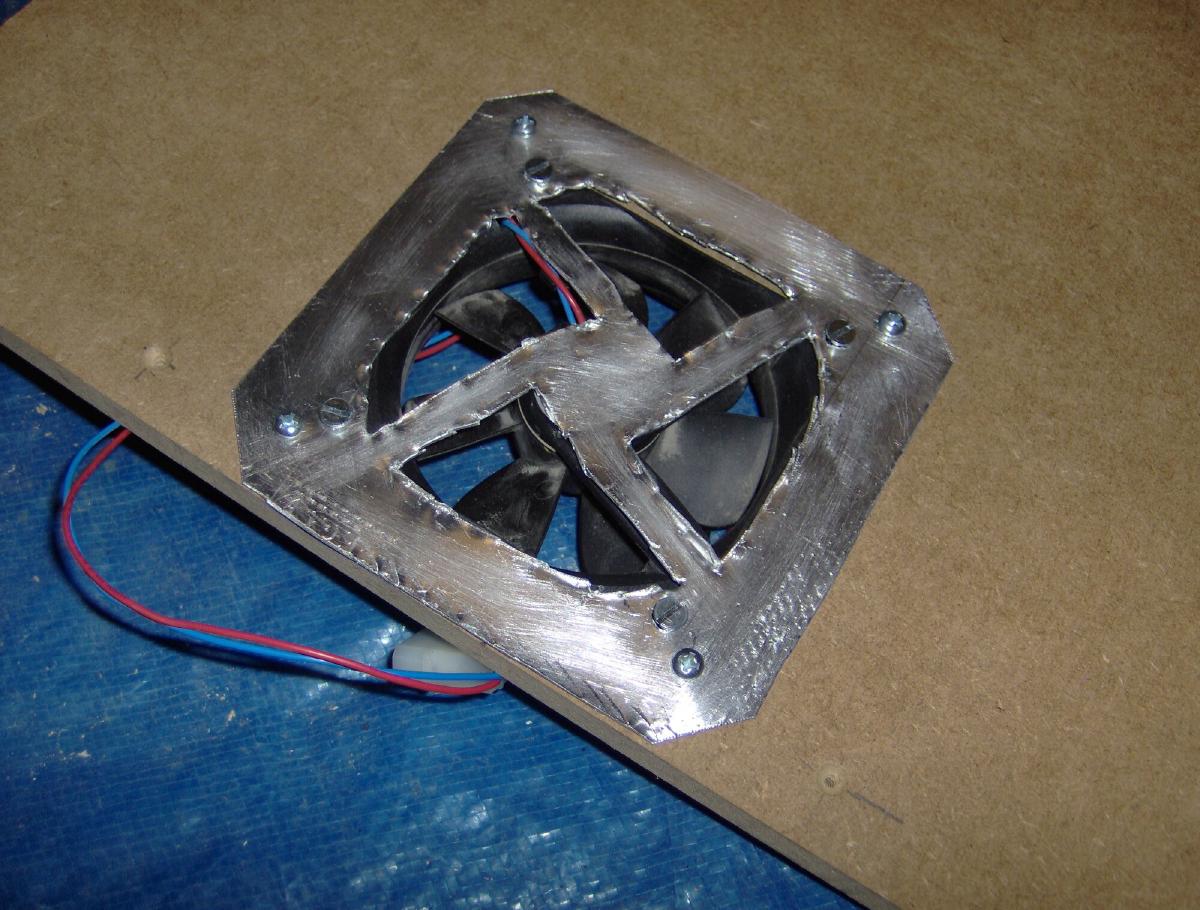

Als einfaches Lüftergitter hab ich mir was feines aus Alu geschnitzt.

Da dann n Paar Löcher für den Lüfter und zum Befestigen rein und drangeschraubt

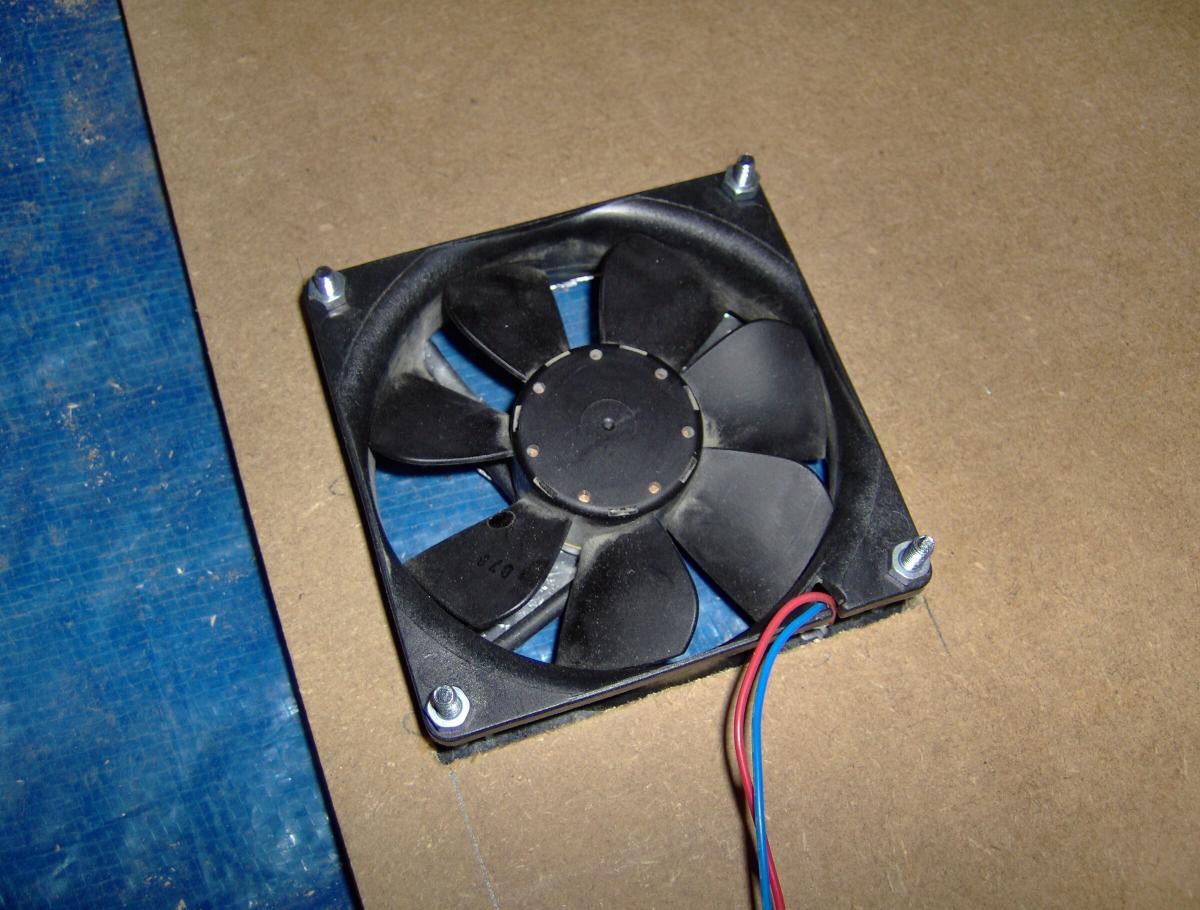

Dann den Lüfter rein

Von unten

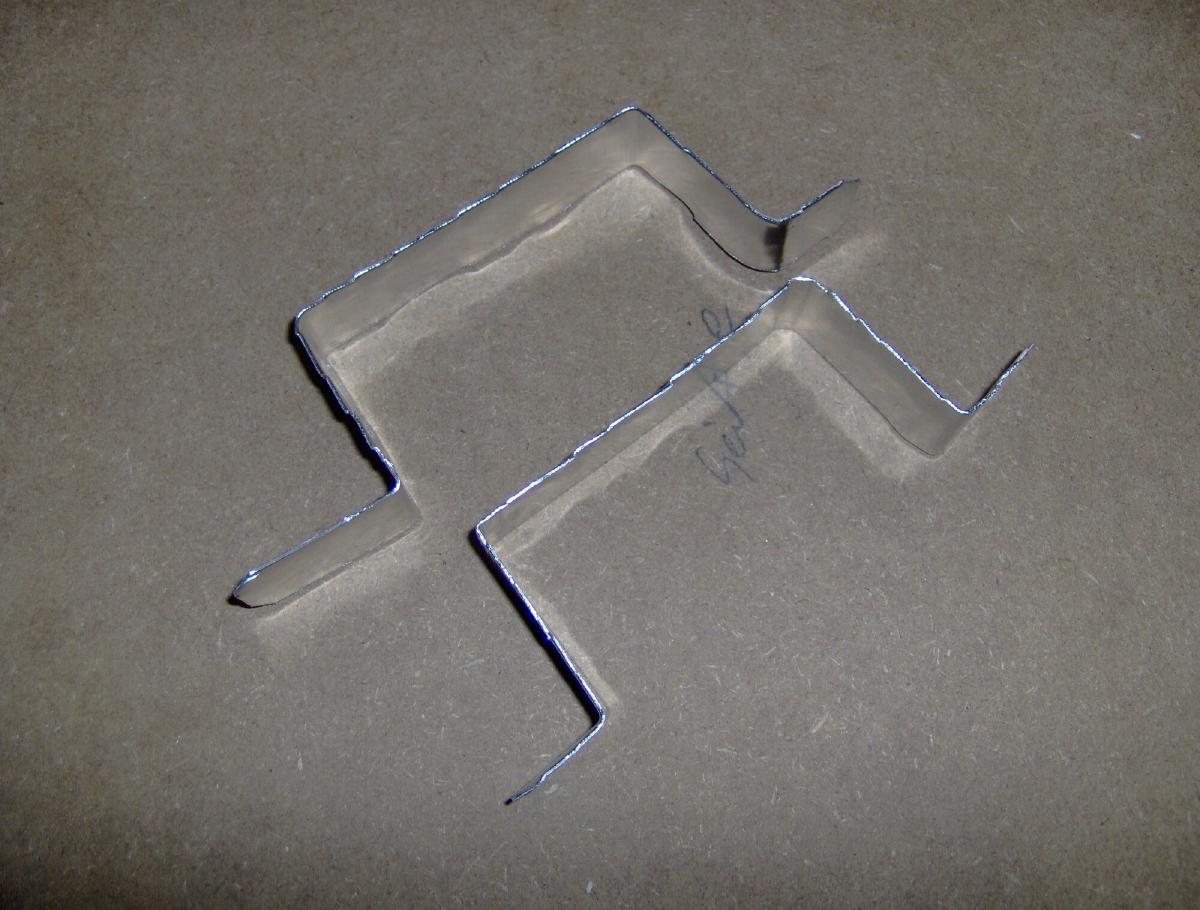

Damit das kleine PC-Netzteil auch gut befestigt ist, hab ich solche kleinen Halter gebaut

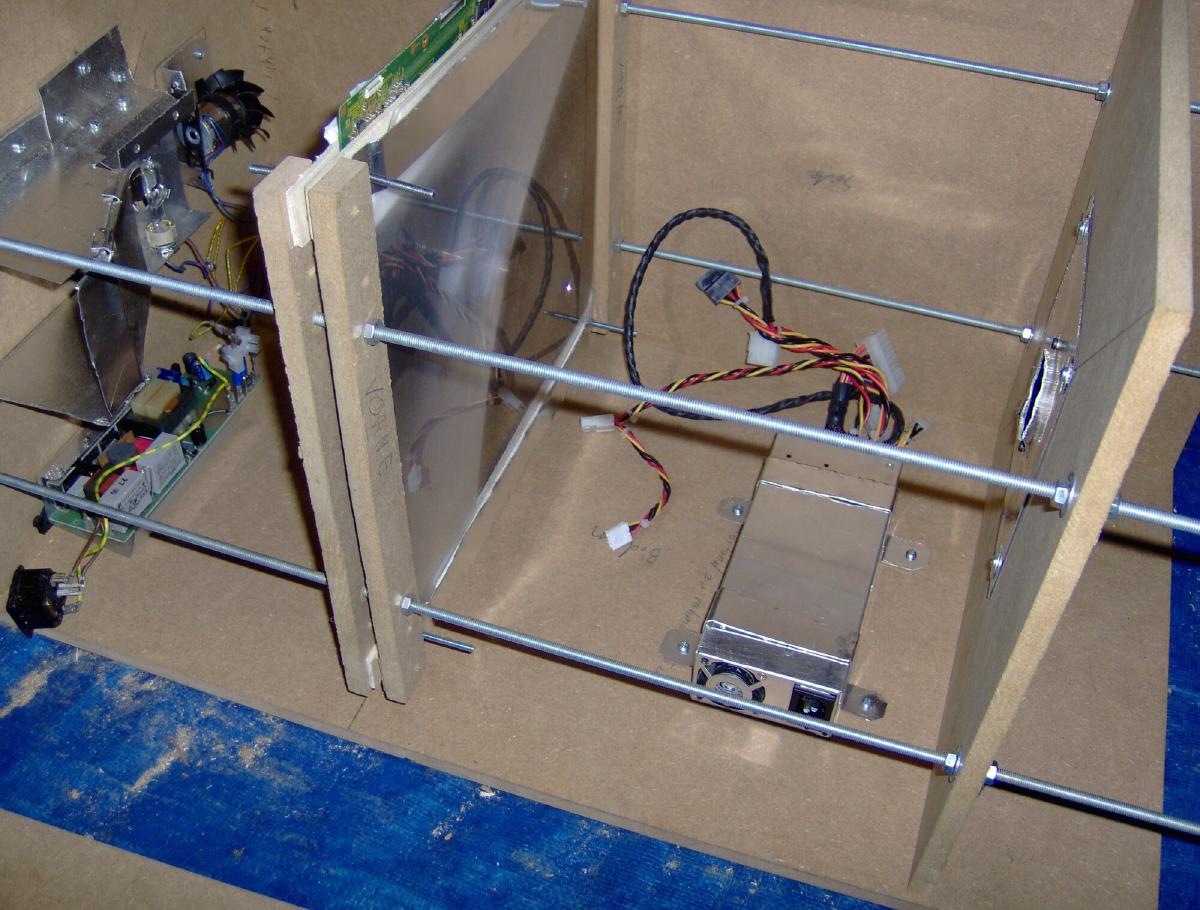

Dann zwischen 2. Fresnel und Objektiv am Boden angeschraubt und fertig

Von oben

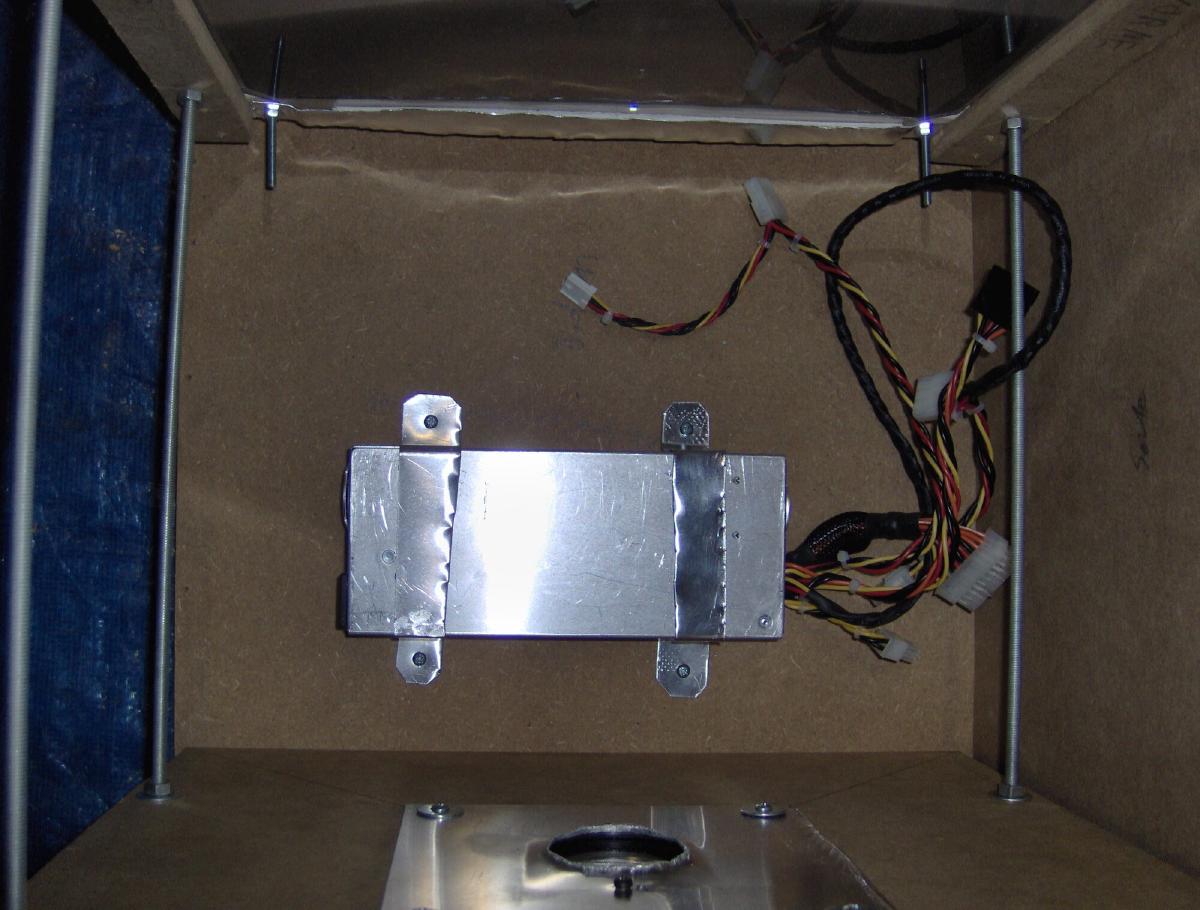

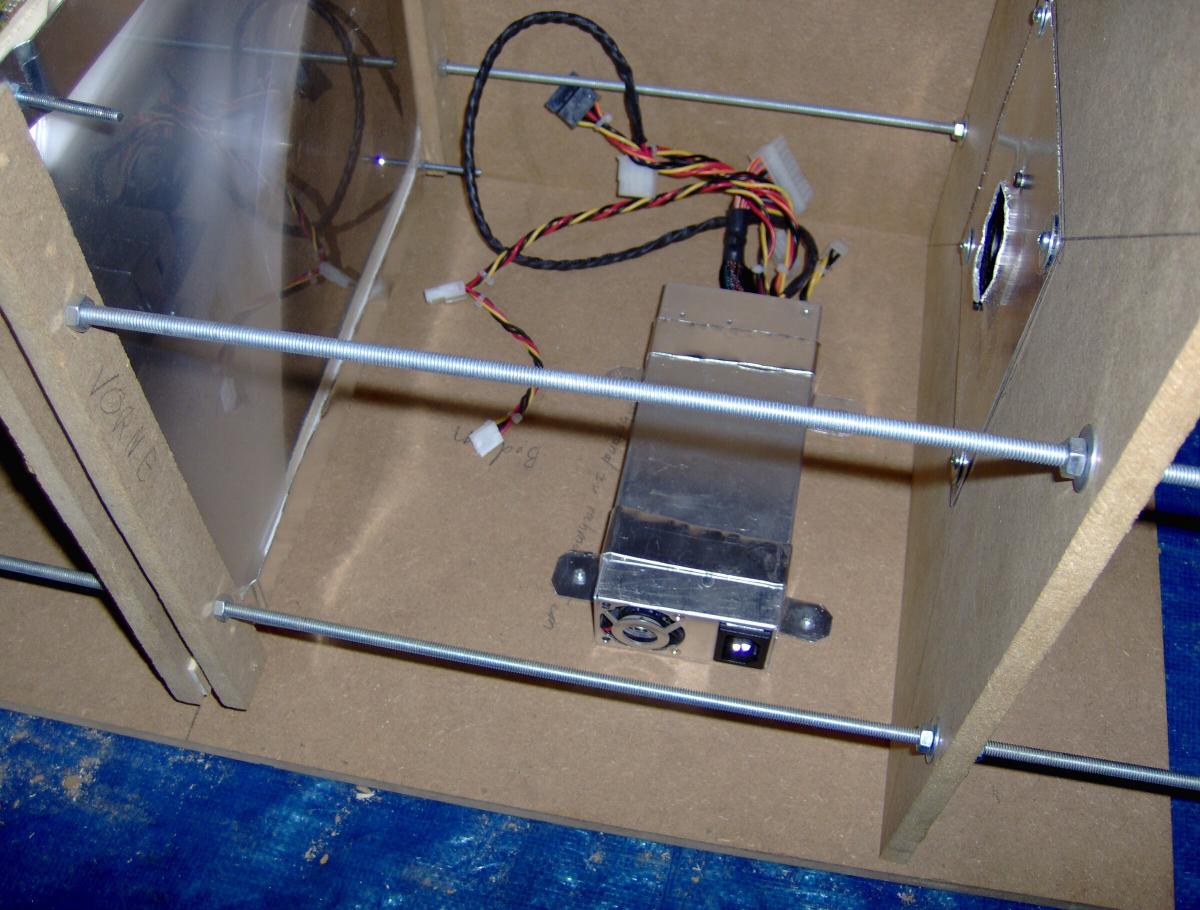

So siehts dann aus. Von den Ausgängen brauch ich eigendlich nur die 4-Pin Molex Stecker und

den ATX Stecker zum anschalten des Netzteils (Grünen Kontakt mit Masse, schwarz, verbinden)
